IS215VPROH1B GE 마크 VI
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS215VPROH1B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1개 |
| 가격 | $5500 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | IS215VPROH1B |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $ 5500 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG | ||
| 강조하다 | SIL 2/3 VPRO 보호 보드,삼중 중복 TMR 보호 모듈,독립 프로세서 보호 보드 |
||
제품 설명
IS215VPROH1B GE 마크 VI
제품 개요
의IS215VPROH1B가스 터빈 및 증기 터빈 제어 시스템에서 사용되는 VME 보호 부품으로, 일반적으로 VPRO 보호판으로 불립니다.그것은 주로 독립적인 비상 과속 보호 제공을 위해 사용되고 TPRO와 TREG와 같은 터미널 보드와 함께 작동하여 트립 전자기 밸브 제어 작업을 수행합니다., 속도 모니터링 및 백업 보호 기능.
이 모델은 VME 랙에 장착되어 Mark VI 보호 모듈과 함께 사용됩니다. 각 VPRO 보드는 독립적인 프로세서, I/O 인터페이스, 전원 공급 장치,이더넷 통신 인터페이스, 그리고 IONet를 통해 컨트롤러와 진단 정보를 교환할 수 있습니다.
마크 VI 아키텍처에서 메인 컨트롤러는 연소, 회전 속도, 온도 및 기타 매개 변수의 전통적인 폐쇄 루프 제어에 책임이 있습니다.다른 한편으로, 주요 컨트롤러에서 물리적으로 분리된 보호 모듈 내에서 작동합니다. 독립적인 프로세서, 전원 공급 장치 및 I/O 채널이 있습니다.그리고 과속과 같은 안전 논리를 실행하는 데 전념, 과온, 백업 동기화 검사. 그것은 직접 TREG 터미널 보드를 통해 125 VDC 트립 소레노이드를 구동합니다.
제품 세부 정보
| 브랜드 이름 | 제너럴 일렉트릭 |
|---|---|
| 모델 | IS215VPROH1B |
| 카탈로그 | 마크 VI |
| 총중량 / 운송중량 | 20.2파운드 / 35.2온스 / 1kg |
| 패키지 크기 | 16cm x 16cm x 12cm |
| 원산지 | 미국 |
| HS 코드 | 8537101190 |
| 선행 시간 | 재고 중 |
| 항구 | 시아멘 |
| 지불 | T/T |
| 판매 가격 | 5500달러 |
| 보증 | 12개월 |
| 납품 시간 (수급) | 3~5일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
주요 특징
- 하드웨어 아키텍처6U VME 듀얼 보드 스택 (아래 계층 메인보드 + 상위 계층 IS200VPRW)
- 퇴직제도:3개의 VPRO가 TMR로 구성되어 있고, 3회 중 2회 투표 메커니즘이 있습니다.
- 속도 센서 입력:수동 자기 저항 속도 측정 채널
- 열쌍 입력:보통 3개 또는 9개의 채널
- 아날로그 전류 입력:3개의 채널
- 여행 리레 관리:12개의 릴레가 TREG를 통해 제어됩니다. 9개의 릴레는 세 그룹으로 나뉘어 3개의 트립 솔레노이드를 구동합니다.
- 두 번째 TREG 이사회 지원:지원 (J4 커넥터로 공급)
- 통신 인터페이스:IONet 이더넷 (BNC)
- 공급 전압:70~145 VDC 및 125 VDC
- 작동 온도:0°C ~ +45°C
- 안전성 준수:SIL 2/3 기능, IEC 61508 안전 회로 표준을 준수
비슷한 모델 비교
| 모델 | 확인 | 주요 차이점 |
|---|---|---|
| IS215VPROH1B | 마크 VI VPRO 보호 위원회 | 기능적으로 VPROH1A와 동등합니다. |
| IS215VPROH1A | 초기 VPRO 보호 보드 | VPROH1B로 대체 |
| IS215VPROH2B | 마크 VI VPRO 보호 위원회 | 저전력 버전; 하나의 TREG만을 지원합니다. |
| IS200VPROH1B | 오래된 이름 / 비슷한 시리즈 보드 | 다른 명칭 규약; 호환성은 별도로 확인되어야 합니다. |
일상 유지보수 절차
- 진단 표시등을 확인합니다.전면판 LED는 작동 상태, 고장 상태 및 진단 경보 상태를 나타냅니다. 정상적인 "운영 상태"는 일반적으로 녹색으로 깜박이며, 고장이 빨간색으로 표시 될 수 있습니다.
- 레이크 환경을 정기적으로 청소합니다.열 분산 을 저해 할 수 있는 먼지 축적 을 방지 하기 위해 컨트롤 캐비닛 을 잘 환기 시키십시오.
- 커넥터 밀착성 확인:VPRO 보드를 VME 래크에 넣은 후 상단 및 하단 장착 나침반이 단단히 고정되어 있는지 확인합니다.
- 회로 시험 기록 검토:전기장치 또는 단위 유지보수 절차에 따라 EOS 트립 기능을 주기적으로 테스트합니다.
- 생체 삽입/출출의 위험을 피합니다.VPRO는 핫스변 교체 기능을 지원하지만 어떤 작업도 수행하기 전에 시스템 상태와 안전 절차를 확인합니다.
- 교체 기록:보드 일련 번호, 펌웨어 버전, 교체 날짜 및 향후 추적성을 위해 진단 정보를 기록하십시오.
사례 예
특정 가스 터빈의 Mark VI 시스템에서 유지 보수 중에, 단위는 EOS 시스템 진단 경보를 유발했습니다.유지보수 직원은 운영자 인터페이스를 통해 VPRO 채널 상태를 확인하고 VPRO 보드 중 하나에서 비정상적인 릴레이 드라이브 피드백을 발견.
시스템이 세 번 불필요한 구성을 사용하기 때문에 보호 기능이 손상되지 않았다는 것을 확인한 후 단위는 계속 작동했습니다.그리고 결함 VPRO 보드는 계획된 정전 창 동안 교체되었습니다교체 후, 트립 회로 테스트는 다시 실행, 그리고 진단 경보는 깨끗했다.
자주 묻는 질문
IS215VPROH1B의 주요 기능은 무엇입니까?
이 장치는 Mark VI 시스템에서 비상 과속 보호 및 비상 트립 제어에 사용됩니다. 그것은 독립적인 보호 구성 요소이며 주요 컨트롤러를 대체하지 않습니다.
개별적으로 교체할 수 있나요?
네. 삼중 리던던트 구성에서는 단 하나의 VPRO 보드가 일반적으로 장치가 작동하는 동안 교체 될 수 있습니다. 현장 안전 절차와 GE 유지보수 설명서를 준수하는 조건으로.
IS215VPROH1B와 IS215VPROH2B의 차이점은 무엇입니까?
VPROH2B는 일반적으로 하나의 TREG 보드를 지원하는 저전력 버전이며, VPROH1B는 더 완전한 TREG 구성을 지원합니다.
이 모듈의 보증 기간은 얼마입니까?
일반적으로 원본 제품의 보증 기간은 12개월입니다.

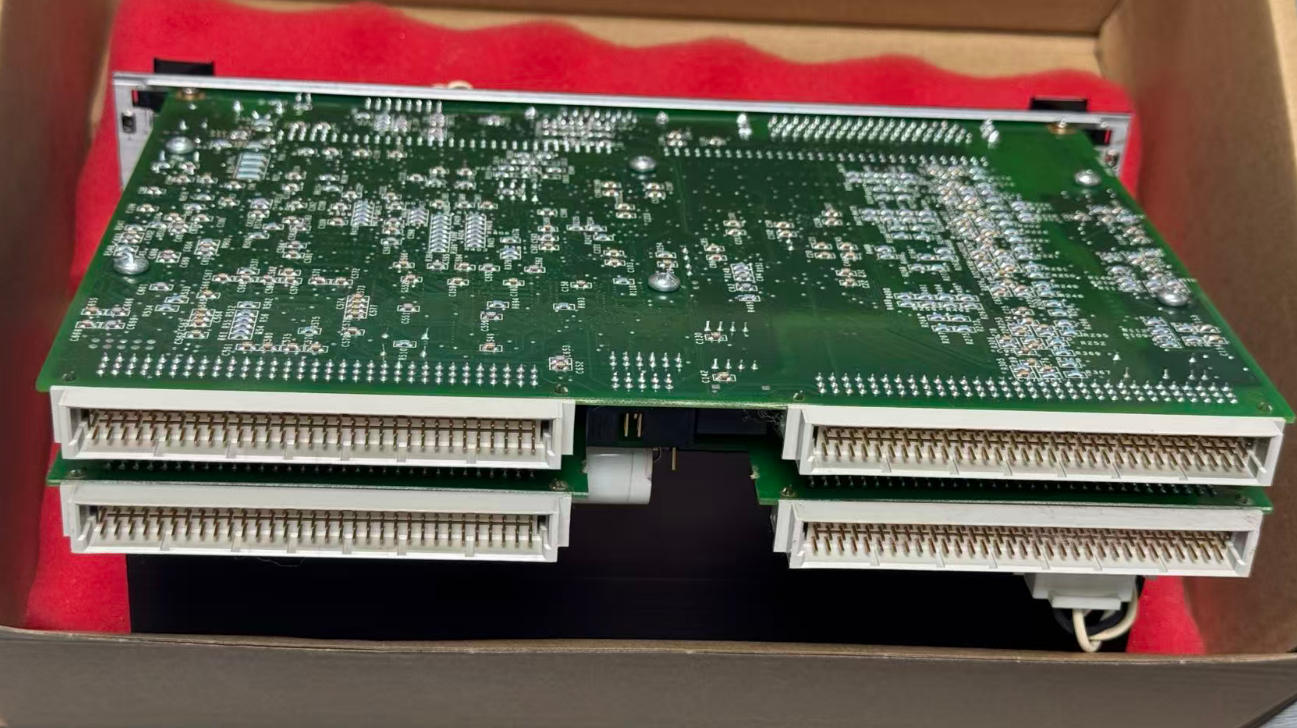

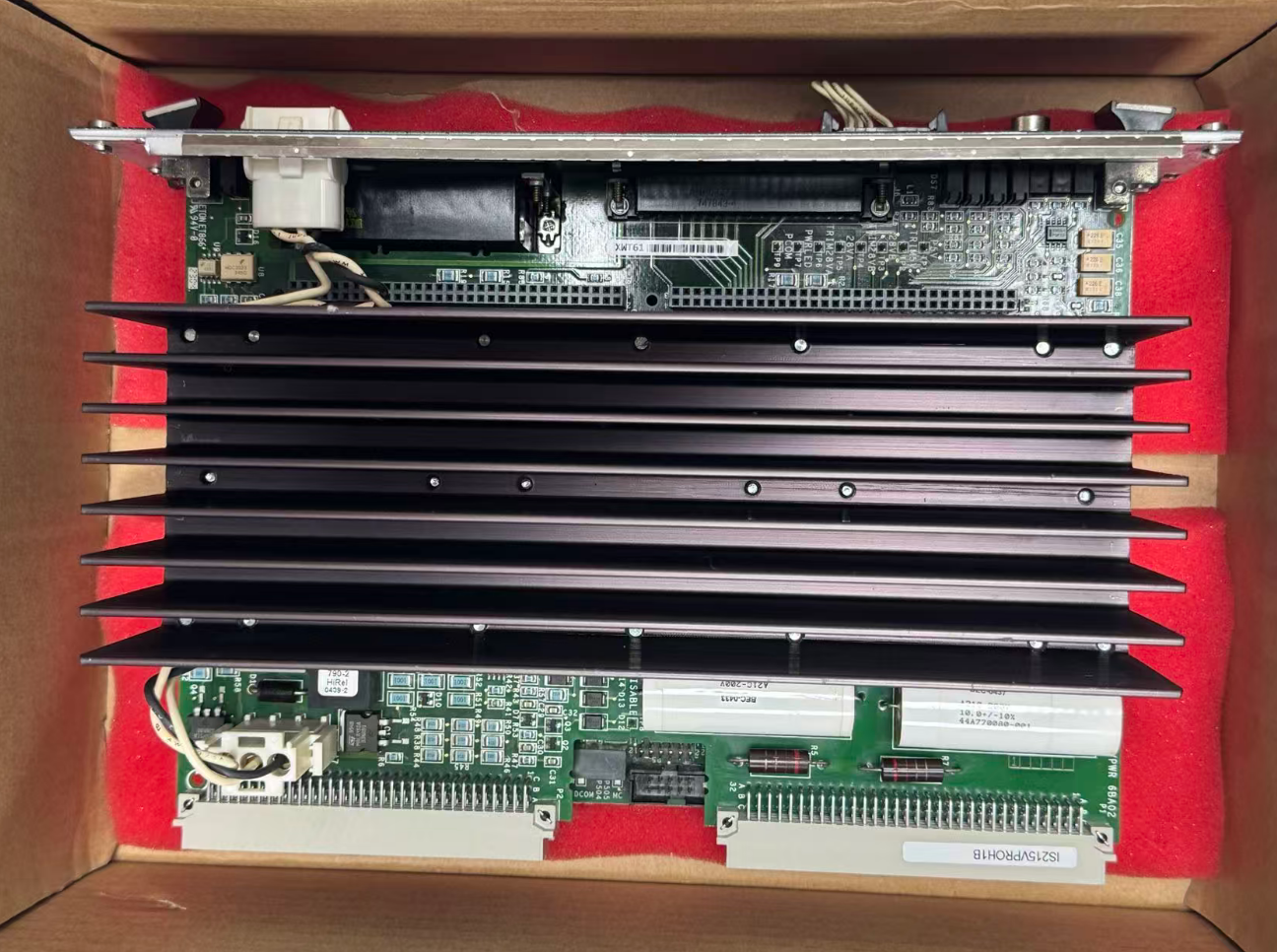

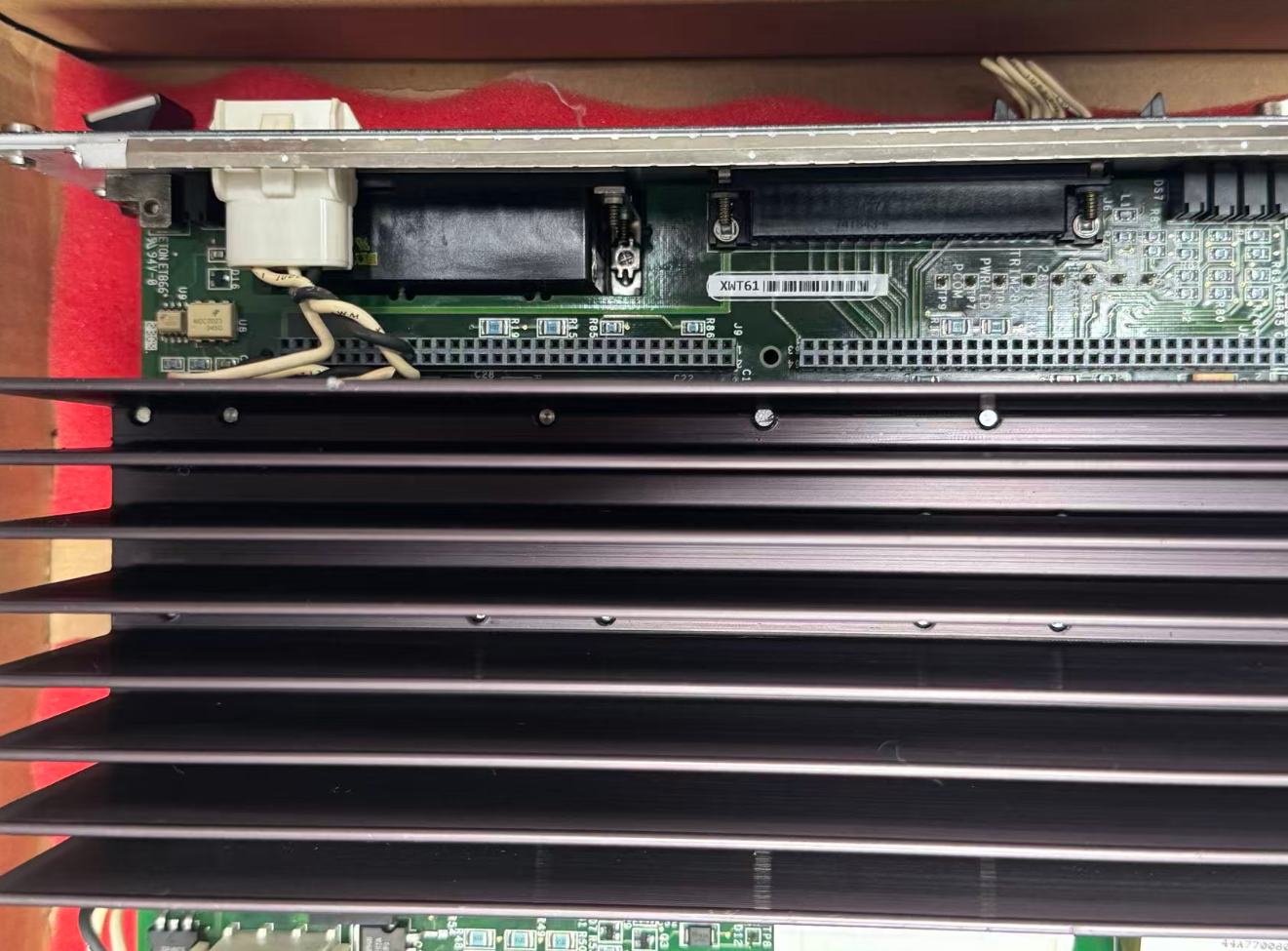

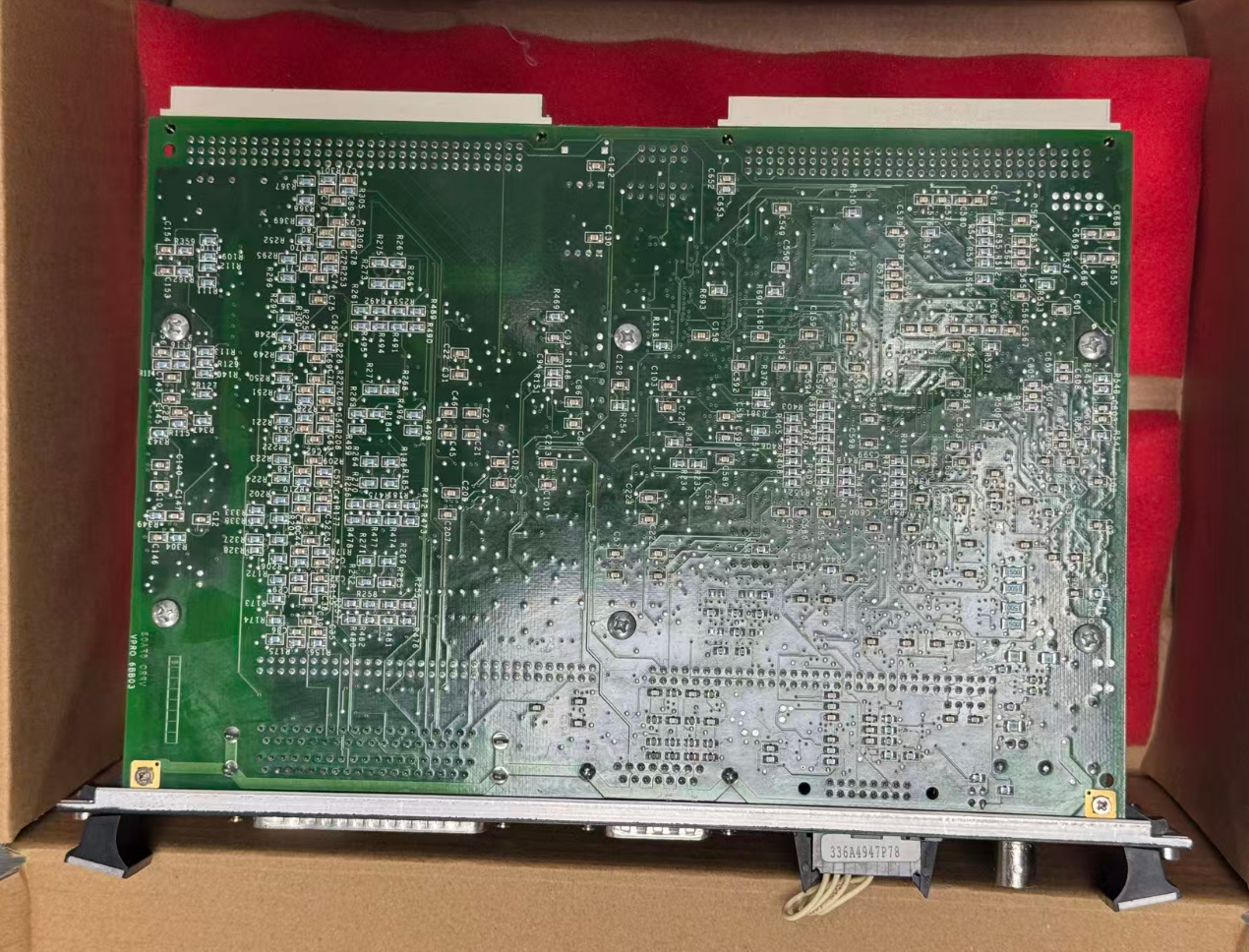

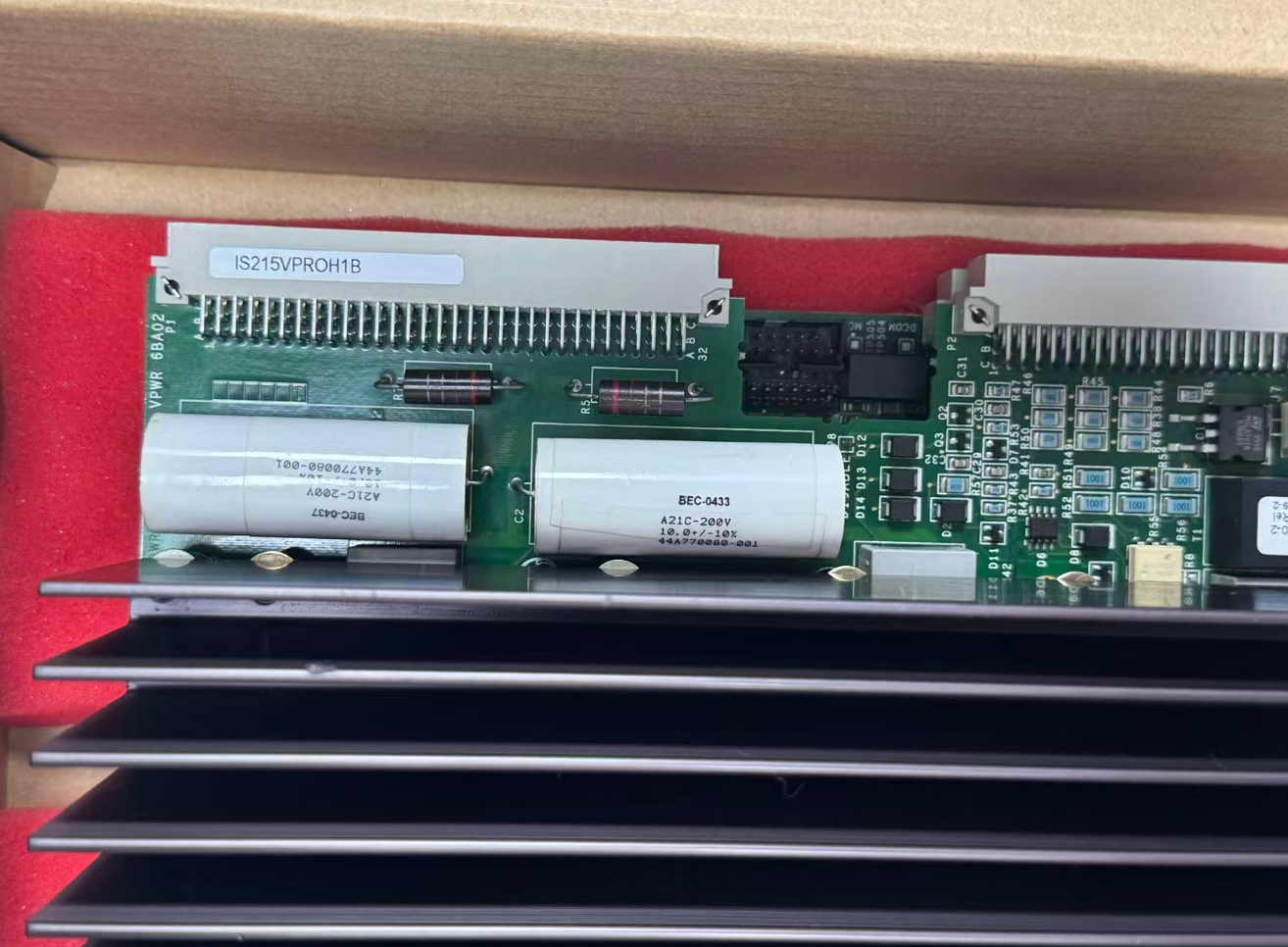

제품 이미지
