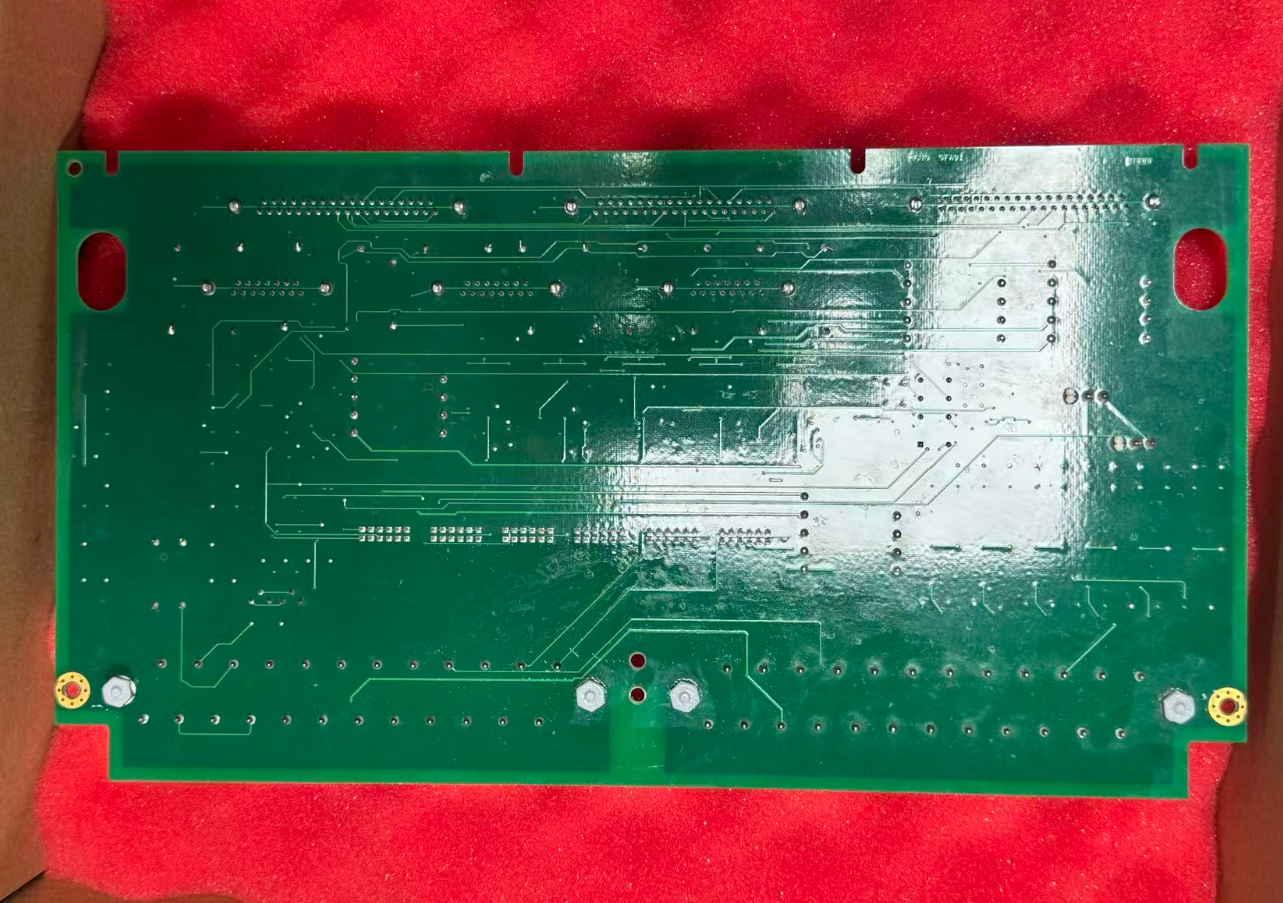

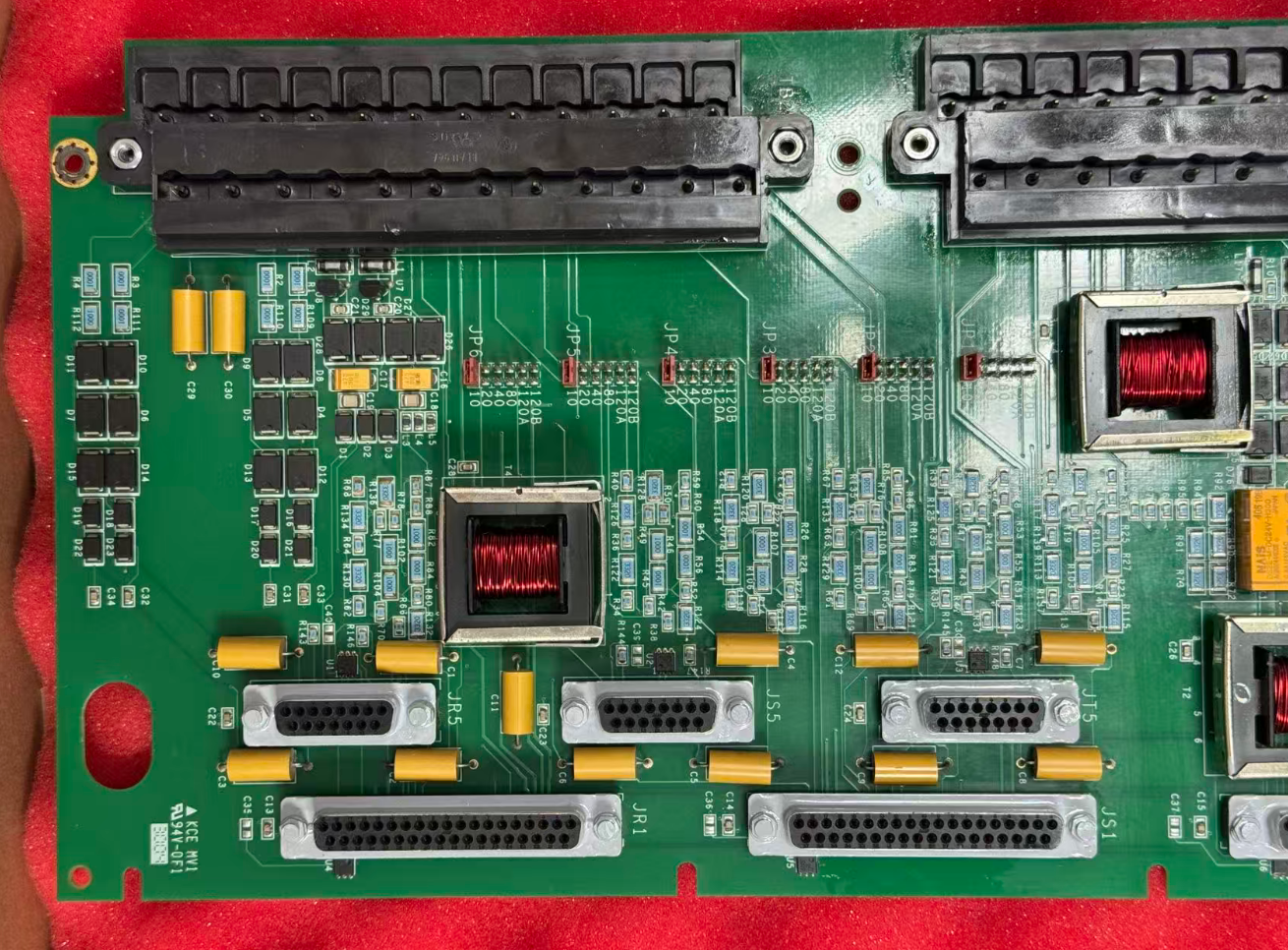

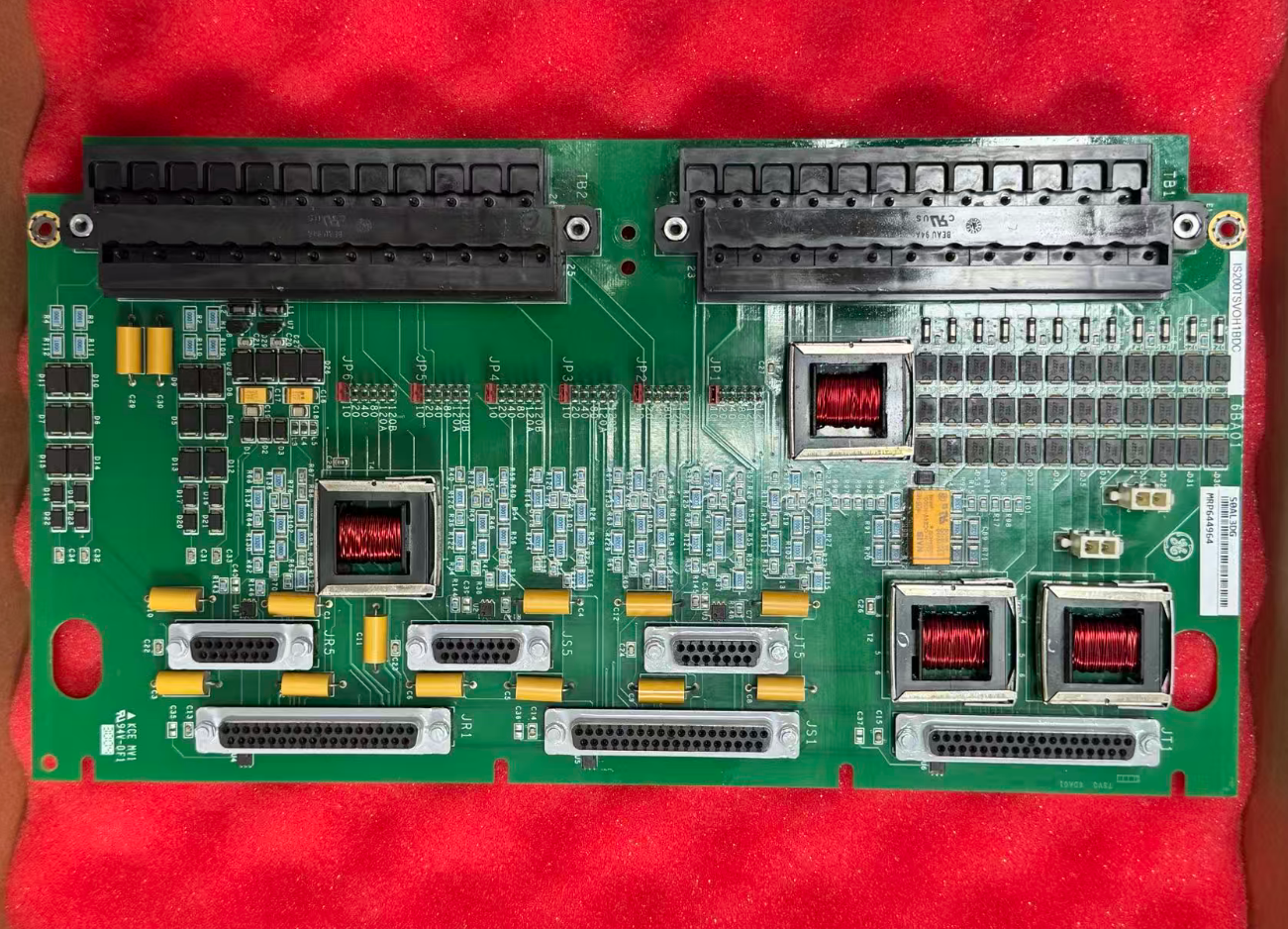

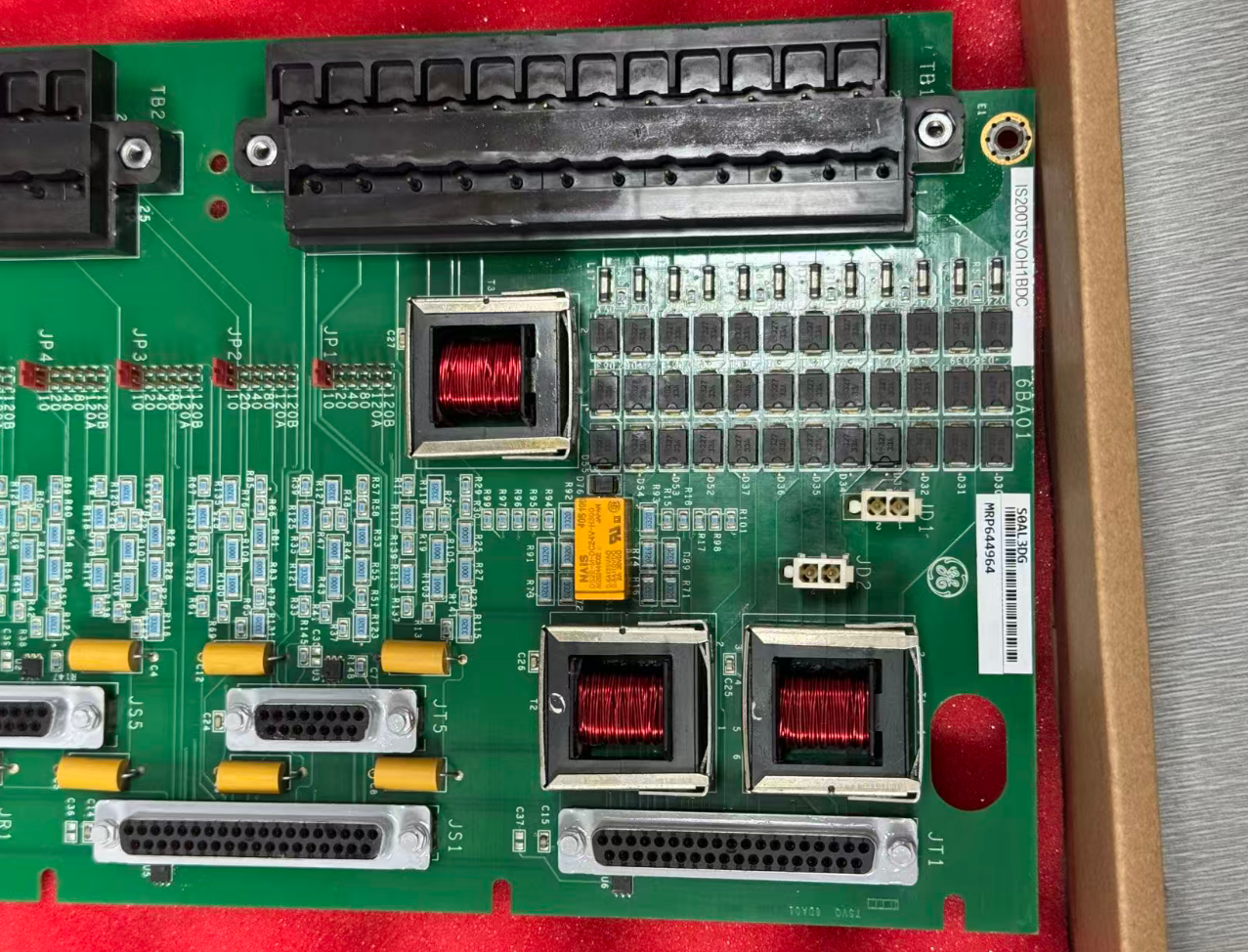

IS200TSVOH1B GE Mark VI
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS200TSVOH1B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1개 |
| 가격 | $1800 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | IS200TSVOH1B |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $ 1800 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG | ||
| 강조하다 | SIL 2 인증 서보 터미널 보드,12개의 LVDT 입력 서보 I/O 터미널 보드,TMR 이중화 서보 밸브 터미널 보드 |
||
제품 설명
IS200TSVOH1B GE Mark VI
제품 개요
IS200TSVOH1B는 컨트롤러와 현장 전기-유압 서보 밸브 및 LVDT 변위 센서 간의 신호 인터페이스 및 드라이브 노드 역할을 하는 서보 I/O 터미널 보드입니다. 이 보드는 제어 시스템 명령을 서보 밸브가 실행할 수 있는 정밀한 전류 구동 신호로 변환하는 동시에 밸브 위치 피드백을 수집하여 폐쇄 루프 제어를 달성합니다.기능적 위치이 보드는 배리어 터미널 블록과 DC-37 케이블 커넥터를 특징으로 하며 패널 장착용으로 설계되었으며 케이블을 통해 VSVO 서보 제어 보드에 연결됩니다. Mark VIe 아키텍처에서는 일반적으로 IS220PSVO 서보 I/O 패키지와 함께 사용되며, Mark VI 아키텍처에서는 IS200VSVO 서보 제어 보드와 인터페이스합니다.
제품 세부 정보
브랜드 이름
제너럴 일렉트릭
| 모델 | IS200TSVOH1B |
| 카탈로그 | 기능적 위치 |
| 총 중량 / 배송 중량 | 2.2 lbs / 35.2 oz / 1 kg |
| 포장 크기 | 16 cm x 16 cm x 12 cm |
| 원산지 | 미국 |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | 샤먼 |
| 결제 | T/T |
| 판매 가격 | $1800 |
| 보증 | 12개월 |
| 리드 타임 (배송) | 3~5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
| 주요 특징 | 기능 유형: |
서보 입력/출력 터미널 블록
- 서보 드라이브 출력: ±50 mA 전류 소스
- 제어 신호 입력: ±10 V 아날로그 전압 또는 4~20 mA 전류
- LVDT 입력: 12 채널
- LVDT 여기 출력: 8 채널
- 펄스 속도 입력: 2 채널, 범위 2~14 kHz
- 채널 절연: 채널 간 2500 VAC; 채널과 백플레인 간 1500 VAC
- 작동 온도: -40°C ~ +85°C
- 보관 온도: 24 V DC, 서보 I/O 아키텍처에서 공급
- 전원 공급 장치: 24 V DC, 서보 I/O 아키텍처에서 공급
- 안전 인증: SIL 2; CE, UL, CSA와 같은 산업 표준
- 호환 가능한 이중화 아키텍처: Simplex, TMR (시스템 구성에 따라 다름)
- 유사 모델 비교비교 기준
IS200TSVOH1B
| IS200TSVCH1A | 기능적 위치 | 서보 밸브 구동 및 LVDT 피드백 터미널 보드 |
|---|---|---|
| 서보 밸브 제어 터미널 보드 (안전 릴레이 포함) | 호환 시스템 | Mark VI / Mark VIe |
| Mark VI / Mark VIe | 4개의 절연된 서보 채널 | 4개의 절연된 서보 채널 |
| 2개의 독립적인 서보 전류 출력 (A/B 듀얼 회로) | 출력 전류 사양 | +10 VDC 또는 4~20 mA (소프트웨어 선택 가능) |
| +40 mA / +100 mA (점퍼로 선택 가능) | LVDT 인터페이스 | 밸브 위치 피드백 지원 (채널 수는 시스템 구성에 따라 다름) |
| 8채널 LVDT 밸브 위치 피드백 | 정확도 / 해상도 | 16비트, 0.1% FS |
| LVDT 측정 정확도: ±0.05% FS | 이중화 지원 | Simplex / TMR |
| Simplex / TMR | 서보 출력 클램핑 (트립 시) | 서보 출력 클램핑 (트립 시) |
| 내장형 자살 릴레이 (페일 세이프 릴레이) | TSVOH1B와의 호환성 | — |
| 호환되지 않음; 기능적 위치 및 전류 사양이 다름 | 적용 사례 예시 | 가스 터빈 제어 시스템 개조 프로젝트에서 기존 시스템의 서보 밸브 배선이 노후되어 LVDT 피드백에 간헐적인 변동이 발생했습니다. 터미널 블록을 IS200TSVOH1B 모델로 교체한 후 연료 밸브의 두 서보 채널을 별도로 연결하고 각 채널에 여러 LVDT 피드백 입력을 구성했습니다. |
VSVO 보드는 서보 제어 알고리즘을 실행하고 TSVO는 필드 신호 변환 및 이중화 분배를 처리합니다. 시운전 후 밸브 위치 피드백의 안정성이 향상되었습니다. 유지 보수를 위한 정지 중에는 터미널 블록을 통해 LVDT 여기 및 피드백 신호를 신속하게 측정할 수 있어 문제 해결 시간을 단축할 수 있습니다.
자주 묻는 질문
몇 개의 서보 밸브에 연결할 수 있습니까?
IS200TSVOH1B는 일반적으로 2개의 서보 I/O 채널을 제공합니다. 더 많은 채널이 필요한 경우 시스템 아키텍처에 따라 추가 터미널 블록을 추가하거나 다른 구성을 사용해야 합니다.
연결할 수 있는 최대 LVDT 수는 몇 개입니까?
최대 6개의 LVDT/LVDR 밸브 위치 센서를 연결할 수 있습니다. 신뢰성 요구 사항에 따라 서보 루프당 1~4개의 센서를 선택할 수 있습니다.
TMR 트리플 이중화를 지원합니까?
예. TSVO는 다른 커넥터를 통해 이중화된 채널로 신호를 분배할 수 있지만, 특정 배선 방법은 GE 매뉴얼 및 프로젝트 구성을 따라야 합니다.
이 모듈의 보증 기간은 어떻게 됩니까?
일반적으로 정품의 보증 기간은 12개월입니다.
