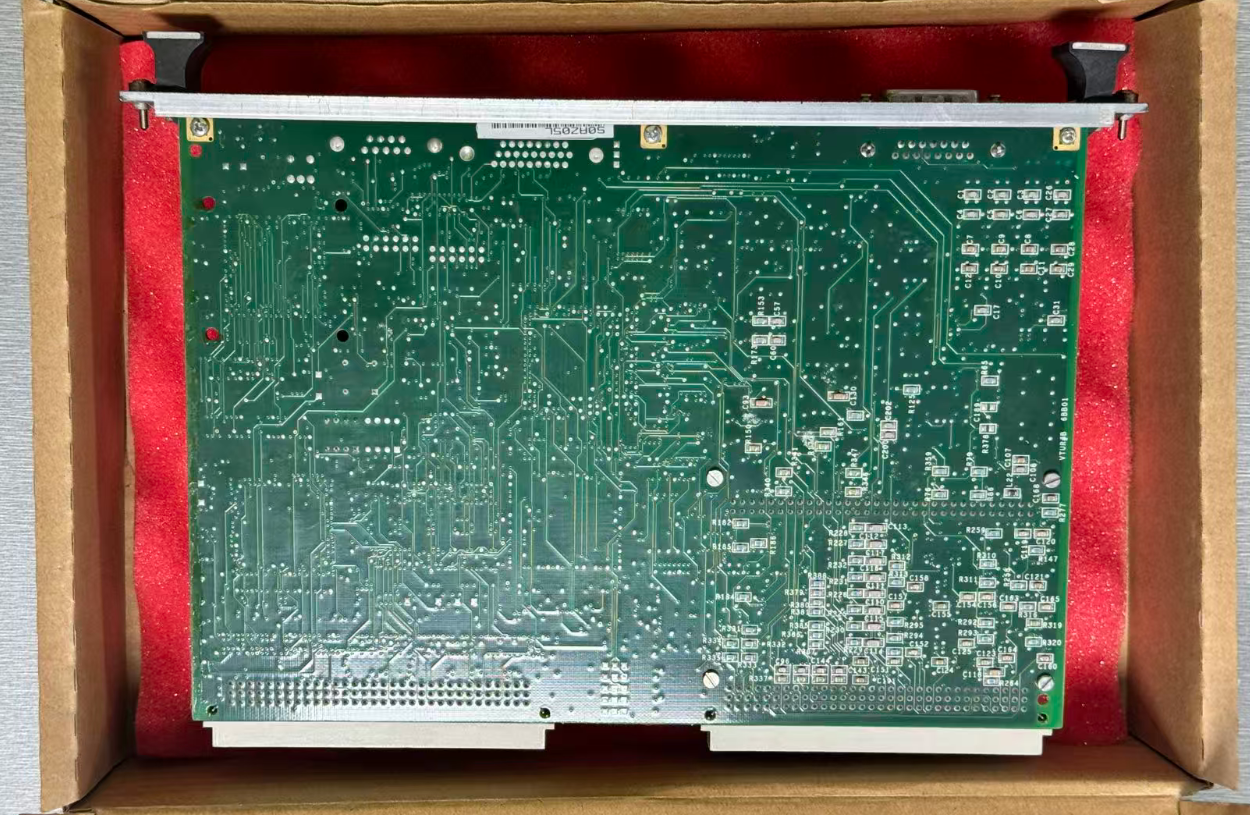

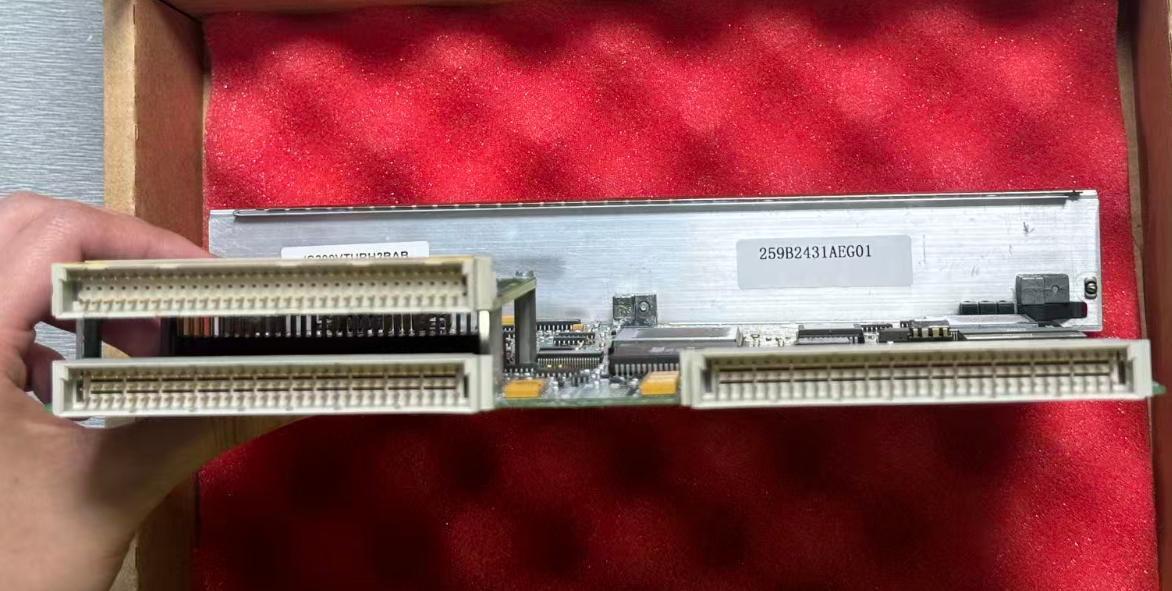

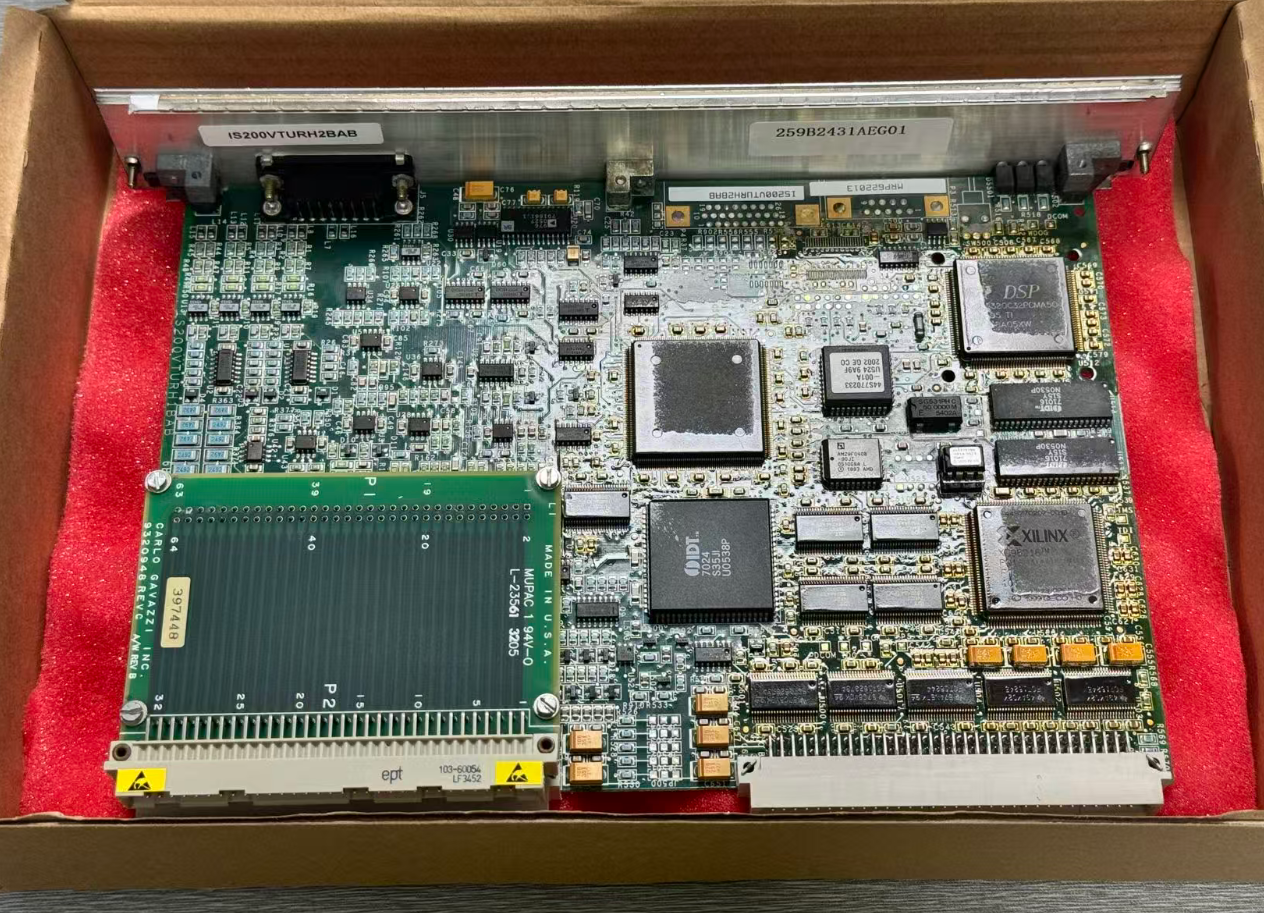

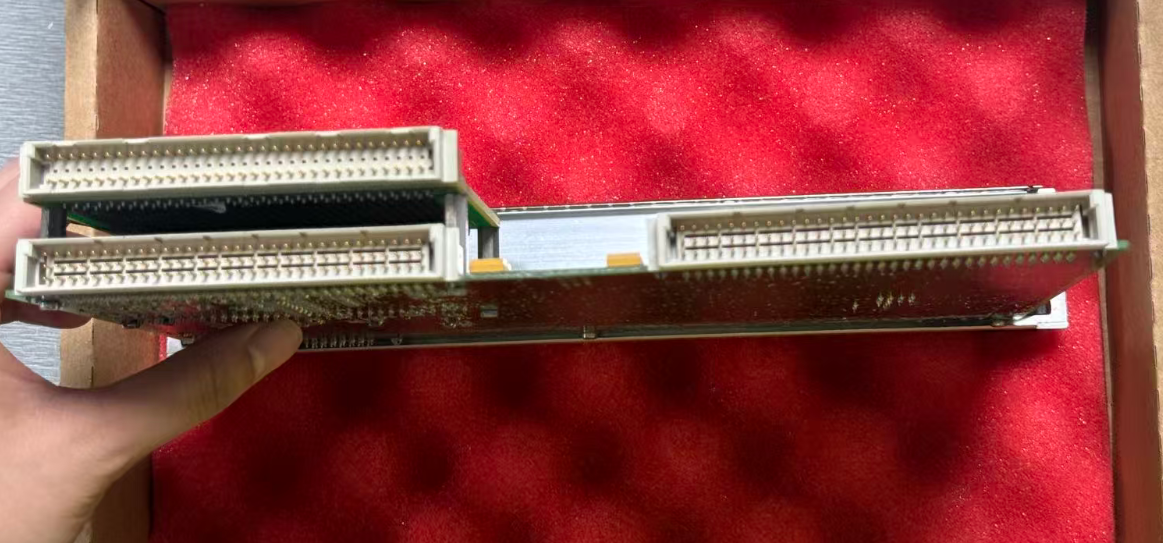

IS200VTURH2B GE Mark VI 1차 터빈 보호 보드
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS200VTURH2B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1개 |
| 가격 | $2500 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | IS200VTURH2B |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $ 2500 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG | ||
| 강조하다 | SIL3 인증 터빈 보호 보드,이중 슬롯 주 터빈 보호 보드,6개의 ETD 트립 출력 VTUR 보드 |
||
제품 설명
IS200VTURH2B GE Mark VI 기본 터빈 보호 보드
IS200VTURH2B는 터미널 블록을 통해 현장 센서로부터 신호를 수신하는 기본 터빈 보호 보드입니다. 신호 컨디셔닝 및 처리 후 VME 버스를 통해 컨트롤러(VCMI)로 데이터를 전송합니다. 그런 다음 컨트롤러가 보호 로직을 실행하고 VTUR 보드가 최종적으로 트립 릴레이를 구동하여 비상 정지를 시작합니다.
이 보드는 VTUR 제품 라인 내에서 향상된 버전입니다. 듀얼 슬롯 설계를 특징으로 하며, 더 높은 이중화 및 더 큰 트립 용량이 필요한 대형 가스 터빈 또는 증기 터빈 장치용으로 특별히 개발되었습니다. 핵심 장점은 두 개의 독립적인 TRPx 터미널 보드를 통해 최대 6개의 비상 트립 솔레노이드(ETD)를 구동할 수 있다는 점으로, 중요 장비에 최고 수준의 보호 기능을 제공합니다.
제품 세부 정보
| 브랜드 이름 | General Electric |
| 모델 | IS200VTURH2B |
| 카탈로그 | Mark VI |
| 총 중량 / 배송 중량 | 2.2 lbs / 35.2 oz / 1 kg |
| 포장 크기 | 16 cm x 16 cm x 12 cm |
| 원산지 | USA |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | Xiamen |
| 결제 | T/T |
| 판매 가격 | $2500 |
| 보증 | 12개월 |
| 리드 타임 (배송) | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
주요 특징
- 인클로저 유형: VME 터빈 카드
- 장착: VME 6U 랙 마운트, 핫 스왑 가능
- 입력 채널: 4개의 패시브 자기 저항 속도 프로브(MPU) 입력
- 입력 신호 진폭: 50 mVpp ~ 100 Vpp
- 입력 주파수 범위: 1 Hz ~ 10 kHz
- 투표 로직: 하드웨어 구현 2-of-3 (2oo3)
- 트립 출력: 최대 6개의 ETD (두 개의 TRPx 터미널 블록을 통해)
- 안전 인증: IEC 61508 SIL3 / API 670 5판 준수
- 트립 응답 시간: < 2 ms
- 작동 온도: -40°C ~ +85°C (산업 등급)
- 보호 등급: IP20 (캐비닛과 함께 사용 필요)

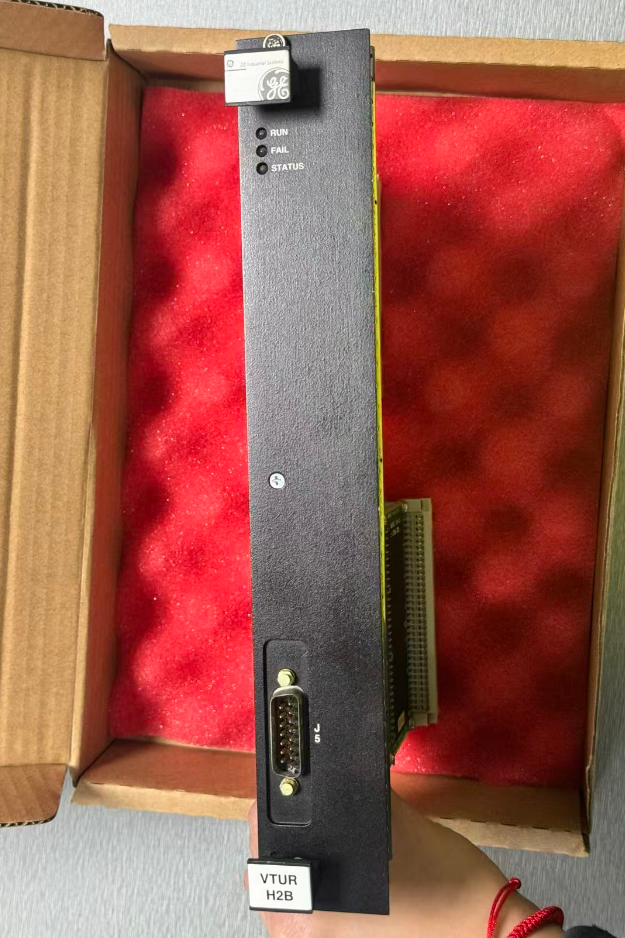

- 상태 표시: 전면 패널 LED - Fail / Status / Run 및 채널별 상태 표시기
유사 모델 비교
| 사양 | IS200VTURH2B | IS200VTURH1B | IS200TTURH1B |
|---|---|---|---|
| 제품 유형 | 주 증기 터빈 보호 플레이트 (듀얼 슬롯) | 주 증기 터빈 보호 플레이트 (싱글 슬롯) | 증기 터빈 보호 플레이트 |
| TRPx 연결 | 2 모듈 (최대 6 ETD) | 1 모듈 (최대 3 ETD) | 1 모듈 |
| TMR 지원 | 네이티브 듀얼 슬롯 디자인 | 추가 구성 필요 | 제한적 지원 |
| 트립 응답 시간 | < 2 ms | < 3 ms | 표준 |
| 안전 인증 | SIL3 / API 670 | SIL2 / API 670 | API 670 |
| 화염 감지 | 지원 (8 GM 채널) | 지원 (8 GM 채널) | 제한적 |
| 샤프트 전압 / 전류 | 지원 | 지원 | 지원 안 함 |
| 시스템 호환성 | Mark VI / VIe / VIeS | Mark VI | Mark VI |
응용 사례 예시
대형 가스 터빈 복합 발전소에는 여러 대의 대형 가스 터빈이 장착되어 있으며, 제어 시스템은 Mark VIe TMR 아키텍처를 사용합니다. 각 컨트롤러 랙에는 IS200VTURH2B가 장착되어 삼중 이중화 과속 보호 시스템을 구성합니다.
시운전 테스트 중 두 개의 속도 신호가 동시에 정격 속도의 110% 임계값을 초과하도록 시뮬레이션되었습니다. VTURH2B는 2ms 이내에 하드 와이어 트립 신호를 트리거하여 6개의 ETD를 성공적으로 구동하여 비상 정지를 수행함으로써 SIL3 수준의 신뢰성을 검증했습니다.
자주 묻는 질문
이 보드의 트립 응답 시간은 얼마입니까?
VTURH2B는 2ms 미만의 트립 응답 시간을 가지며, 이는 VTURH1B의 3ms보다 우수하며 가스 터빈과 같은 응용 분야의 극한 응답 속도 요구 사항을 충족합니다.
이 보드의 작동 온도 범위는 얼마입니까?
산업 등급 작동 온도 범위는 -40°C ~ +85°C로, 발전소 및 해상 플랫폼과 같은 극한 환경에 적합합니다.
이 모듈의 보증 기간은 얼마입니까?
일반적으로 정품의 보증 기간은 12개월입니다.
