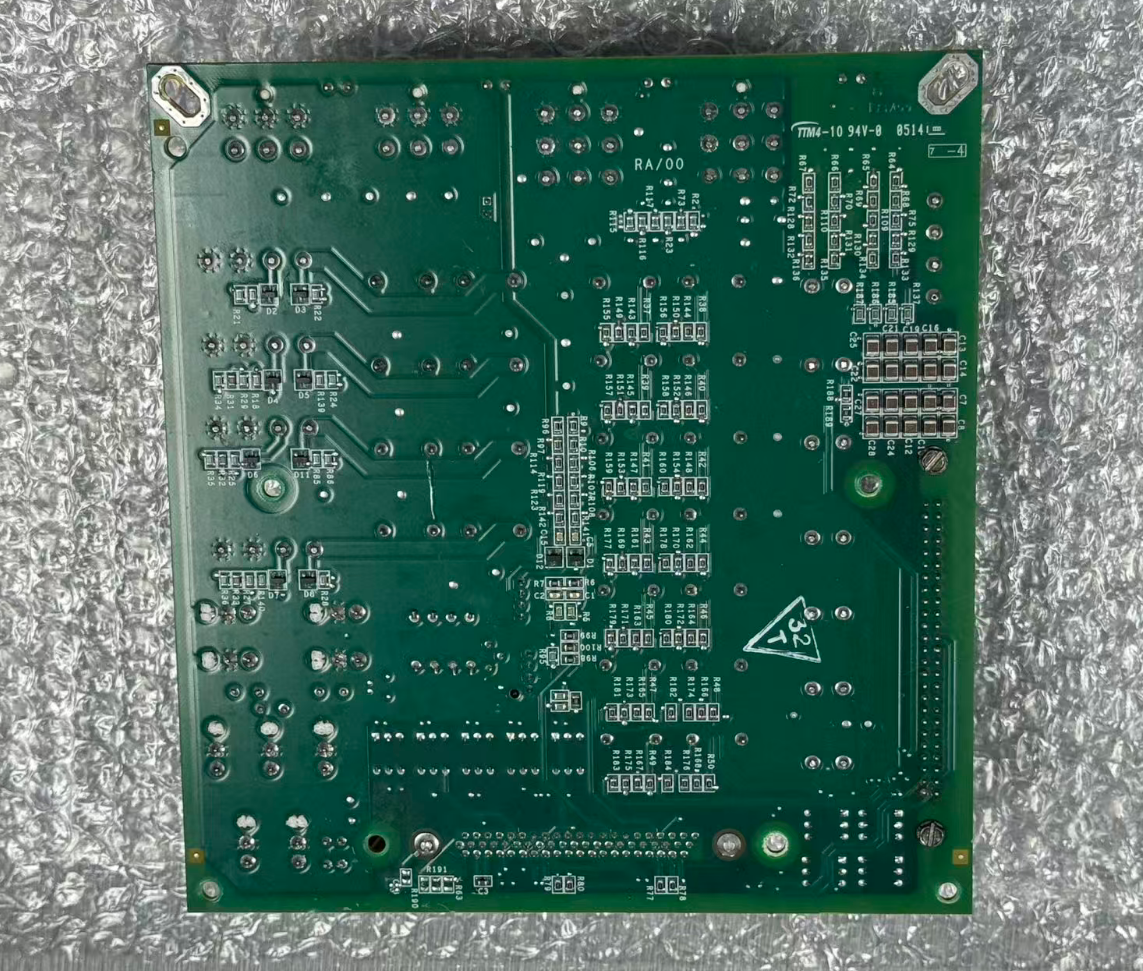

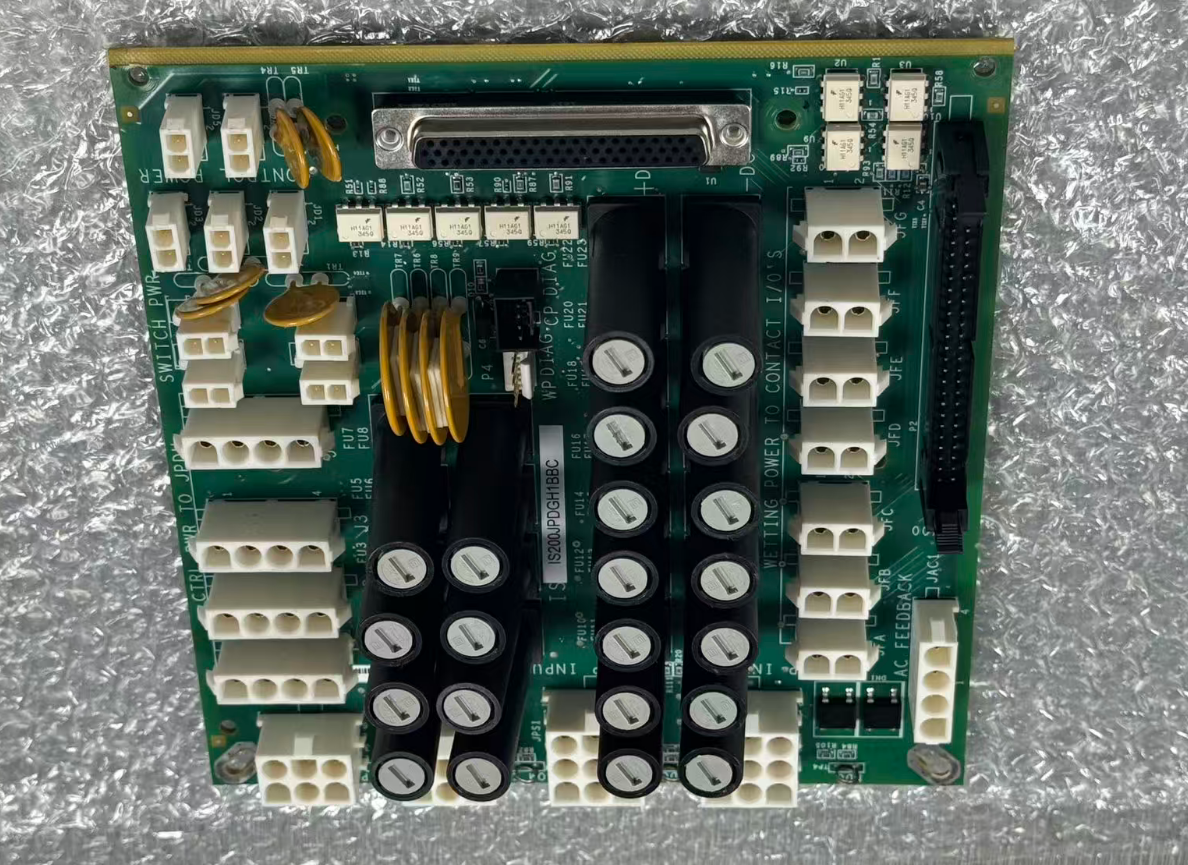

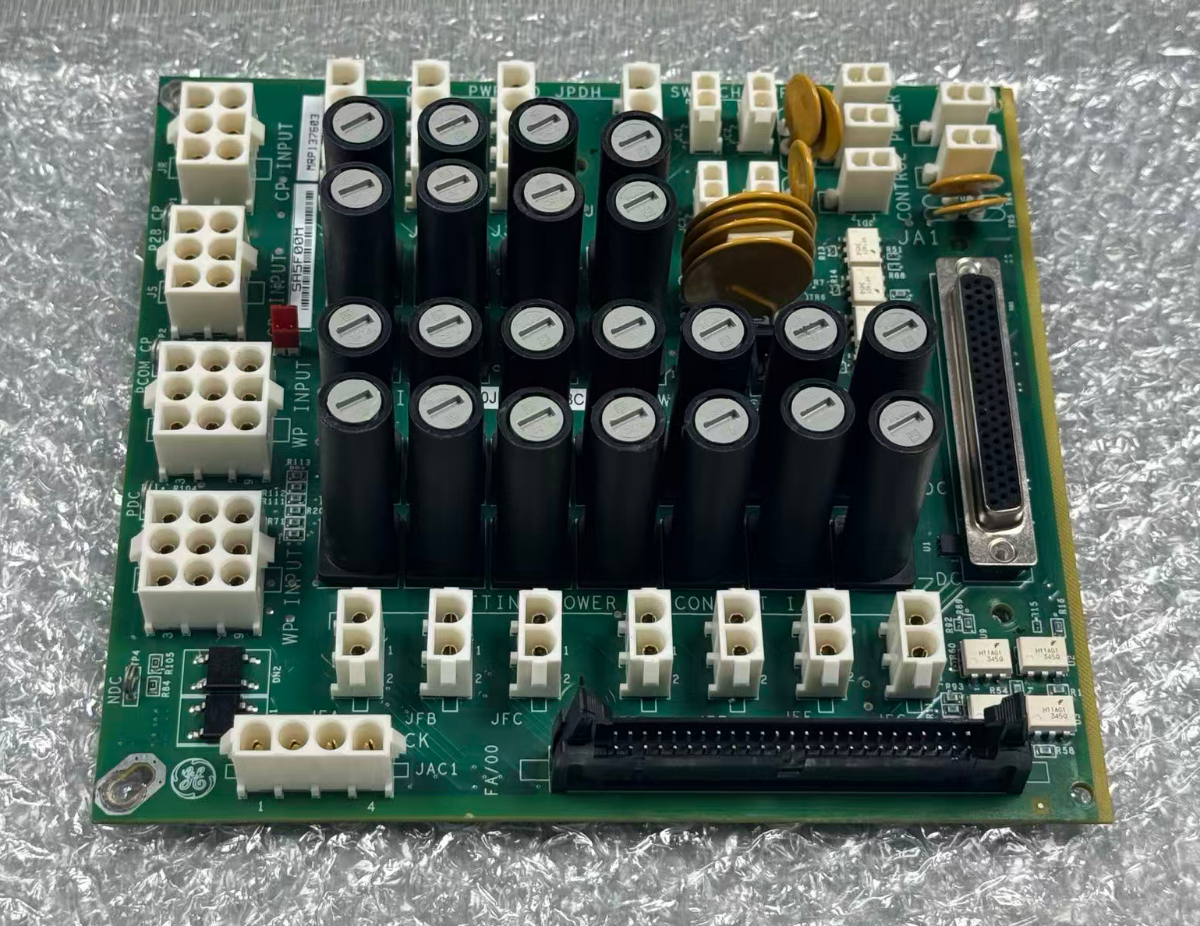

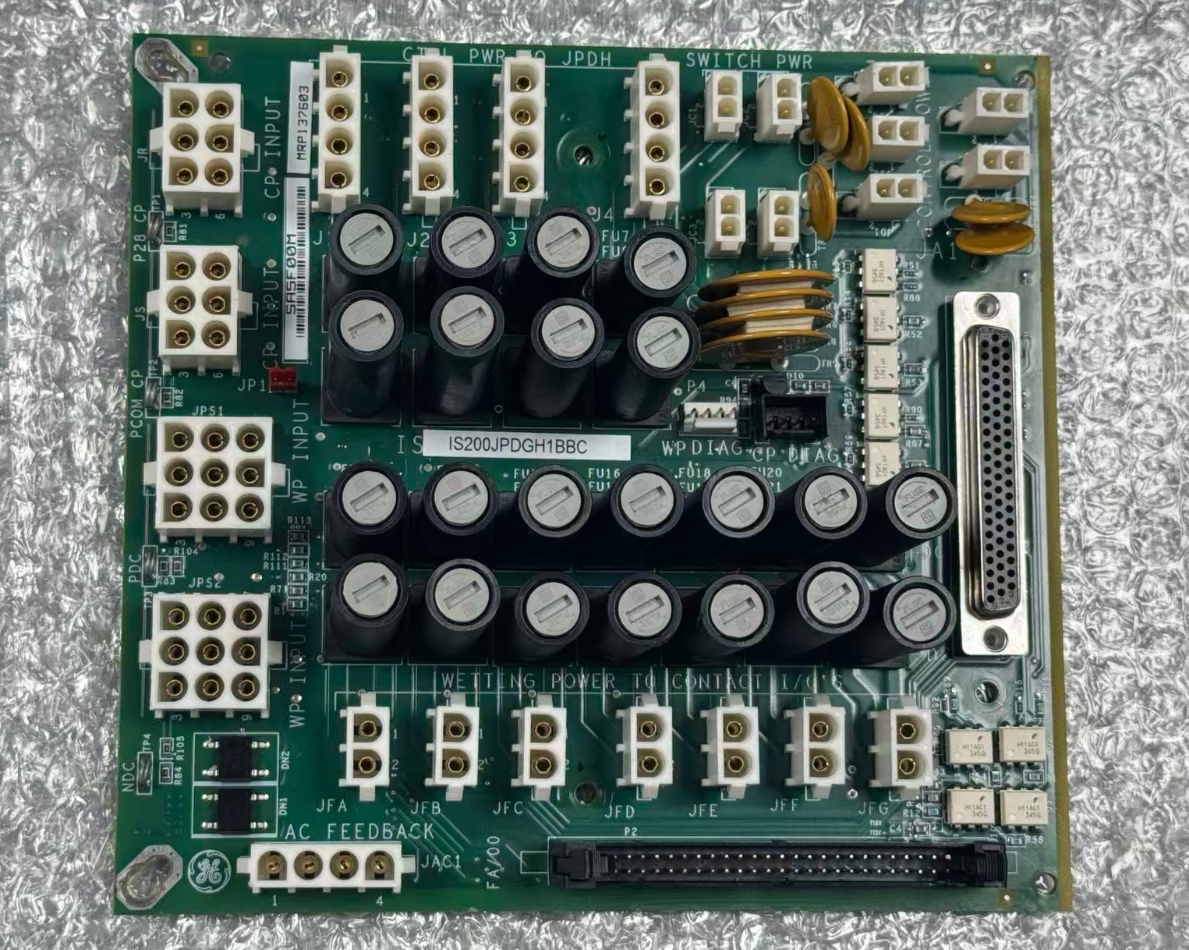

IS200JPDGH1B GE 마크 VI
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS200JPDGH1B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1개 |
| 가격 | $1500 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | IS200JPDGH1B |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $ 1500 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG | ||
| 강조하다 | 40A 최대 전류 배전 카드,28VDC 입력 전원 점퍼 배전 카드,컨포멀 코팅 배전 카드 |
||
제품 설명
IS200JPDGH1B GE 마크 VI
제품 개요
의IS200JPDGH1B점퍼 전력 분배 카드 (JPDG) 이며 PDM (전력 분배 모듈) 하위 시스템의 핵심 구성 요소입니다. 엔진 제어 캐비닛의 전력 분배 모듈 내에 설치됩니다.이 카드는 여러 I/O 카드에 외부로 공급되는 제어 전력과 젖은 접촉 전력을 배포, 터미널 블록, 그리고 캐비닛 안의 프로세서 모듈. 그것은 전체 제어 시스템 전체에 전력 전송을 위한 중앙 허브 역할을 합니다.
IS200JPDGH1B에는 LED 채널 상태 표시기가 있습니다.현장 검사 직원이 멀티미터로 개별적으로 측정하지 않고 각 출력 채널의 운영 상태를 직관적으로 결정할 수 있도록이 보드는 JPDG 시리즈의 일부이며 IS200JPDGH1A와 IS200JPDGH1ABD와 같은 시리즈의 다른 모델과 핵심 아키텍처를 공유합니다.주요 차이점은 하드웨어 개정 수준과 향상 된 진단 능력에 있습니다..
제품 세부 정보
| 브랜드 이름 | 제너럴 일렉트릭 |
| 모델 | IS200JPDGH1B |
| 카탈로그 | 마크 VI |
| 총중량 / 운송중량 | 20.2파운드 / 35.2온스 / 1kg |
| 패키지 크기 | 16cm x 16cm x 12cm |
| 원산지 | 미국 |
| HS 코드 | 8537101190 |
| 선행 시간 | 재고 중 |
| 항구 | 시아멘 |
| 지불 | T/T |
| 판매 가격 | 1500달러 |
| 보증 | 12개월 |
| 납품 시간 (수급) | 3~5일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
주요 특징
- 제품 종류:점퍼 전력 분배 카드 (JPDG)
- 함수 약자:JPDG
- 최대 전류:40A
- 입력 전력:28 VDC 제어 전원 공급 장치 (두채널 불필요한)
- 건조 접촉 전원 공급 장치:24 / 48 VDC
- AC 모니터링:2개의 채널 (115V / 230V AC)
- 출력 채널:여러 개의 독립적인 융합 출력
- 작동 온도:-30°C ~ +65°C (표준 온도 버전)
- PCB 코팅:합성 코팅
- 장착 방법:캐비닛 뒷면 / DIN 레일
시스템 구성
IS200JPDGH1B는 다음 시스템 구성 요소와 함께 사용되어야 합니다.
- IS200JPDMG1A:주 유통 패널 40A 버스바로 JPDGH1B에 28 VDC 전류 입력을 제공합니다.
- IS200JPDSG1A:이중 리던던트 선택 보드, JPDGH1B를 위한 자동 상류 버스바 전환을 제공한다.
- IS200JPDFG1A:EMI 필터 보드, JPDGH1B의 상류에 연속으로 연결될 수 있어 유도 간섭을 줄일 수 있다.
- IS200JPDPG1A:10 JPDGH1B의 하류에서 2차 유통을 위해 사용되는 분기판.
- I/O 패키지 시리즈 (예: IS220PAICH1B, IS220PDIAH1B 등):JPDGH1B를 통해 제어 전력과 습한 접촉 전력을 얻습니다.
일상 유지보수 절차
| 절차 | 설명 |
|---|---|
| LED 검사 | 녹색등은 정상 작동을 나타냅니다; 빨간색등은 하류 단회로, 과부하 또는 부러진 피지 ↓ 확인을 나타냅니다. |
| 분기 전압 측정 | 앞 패널 테스트 포인트를 사용하여 측정합니다. 전압은 등급 값의 ± 5% 내에 있어야 합니다. |
| 퓨즈 검사 | 피지트가 잘 고정되어 있는지 확인하고, 교체할 때 GE가 정한 암페어 등급과 전압을 가진 피지트를 사용한다. |
| 커넥터 검사 | 열로 인한 느슨함, 산화 또는 변색 여부를 매년 검사하고 필요에 따라 청소하고 다시 삽입하십시오. |
| 깨끗 한 보드 | 낮은 압력 압축 공기로 먼지를 제거합니다. 양형 코팅이있는 보드에서는 비수성 에탄올로 부드럽게 지워줍니다. |
| 부품 관리 | 3개의 중요한 단위당 1개의 예비 단위 비율을 유지하며, 또한 PPDA와 50핀 리본 케이블을 손에 가져라. |
| 대체 예방책 | 열 교환은 엄격히 금지되어 있습니다. 전원을 끄면 장치의 작동을 방지하기 위해 GE 절차를 따르십시오. |
| 전원 켜기 확인 | LED 상태를 확인하고 툴박스ST를 사용하여 전력 분배 디스플레이가 "정상"을 표시하는지 확인합니다. |
사례 예
한 공장은 기존의 Mark VI 제어 시스템을 Mark VIe 아키텍처로 업그레이드했습니다. 새로 설치 된 IS200JPDGH1B 전력 분배 패널은 7 개의 I / O 단말판에 젖은 접촉 전력을 공급합니다.현장 환경에서 가벼운 부식 가스의 존재로 인해사용 후 2 년 후 실시 된 검사에서 보드 표면에 부식 징후가 발견되지 않았습니다.그리고 모든 출력 채널의 전압 편차는 ±2% 내에 유지되었습니다..
자주 묻는 질문
IS200JPDGH1B는 논리 처리 기능을 수행합니까?
아니, 그렇지 않습니다. 그것은 순수하게 전력 분배 하드웨어이며 내장 CPU를 포함하지 않습니다. 오류 신호는 리본 케이블을 통해 시스템 수준의 처리를 위해 PPDA I / O 팩으로 전송됩니다.
이 보드의 작동 온도 범위는 무엇입니까?
표준 버전은 -30°C에서 +65°C까지 작동하고, 고온 버전은 -40°C에서 +75°C까지 범위를 확장합니다.
이 모듈의 보증 기간은 얼마입니까?
일반적으로 원본 제품의 보증 기간은 12개월입니다.
