DS200TCTGG1A GE 마크 V
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | DS200TCTGG1A |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1 PC |
| 가격 | $2100 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | DS200TCTGG1A |
|---|---|---|---|
| 목록 | 마크 5세 | 판매가 | $2100 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1kg | ||
| 강조하다 | 21 플러그인 릴레이 트립 보드,핫스왑 가능한 심플렉스 트립 보드,비상 정지 로직 TCTG 보드 |
||
제품 설명
DS200TCTGG1A GE Mark V
제품 개요
DS200TCTGG1A는 제어 코어 랙의 슬롯 4에 설치되는 Simplex Trip Board(TCTG 약칭)입니다. 가스/증기 터빈 비상 차단 로직의 물리적 실행을 담당하며, 제어 프로세서로부터 차단 명령을 받아 온보드 릴레이를 통해 외부 차단 솔레노이드 밸브를 구동하여 연료 또는 증기 공급을 차단함으로써 안전한 터빈 차단을 보장합니다.

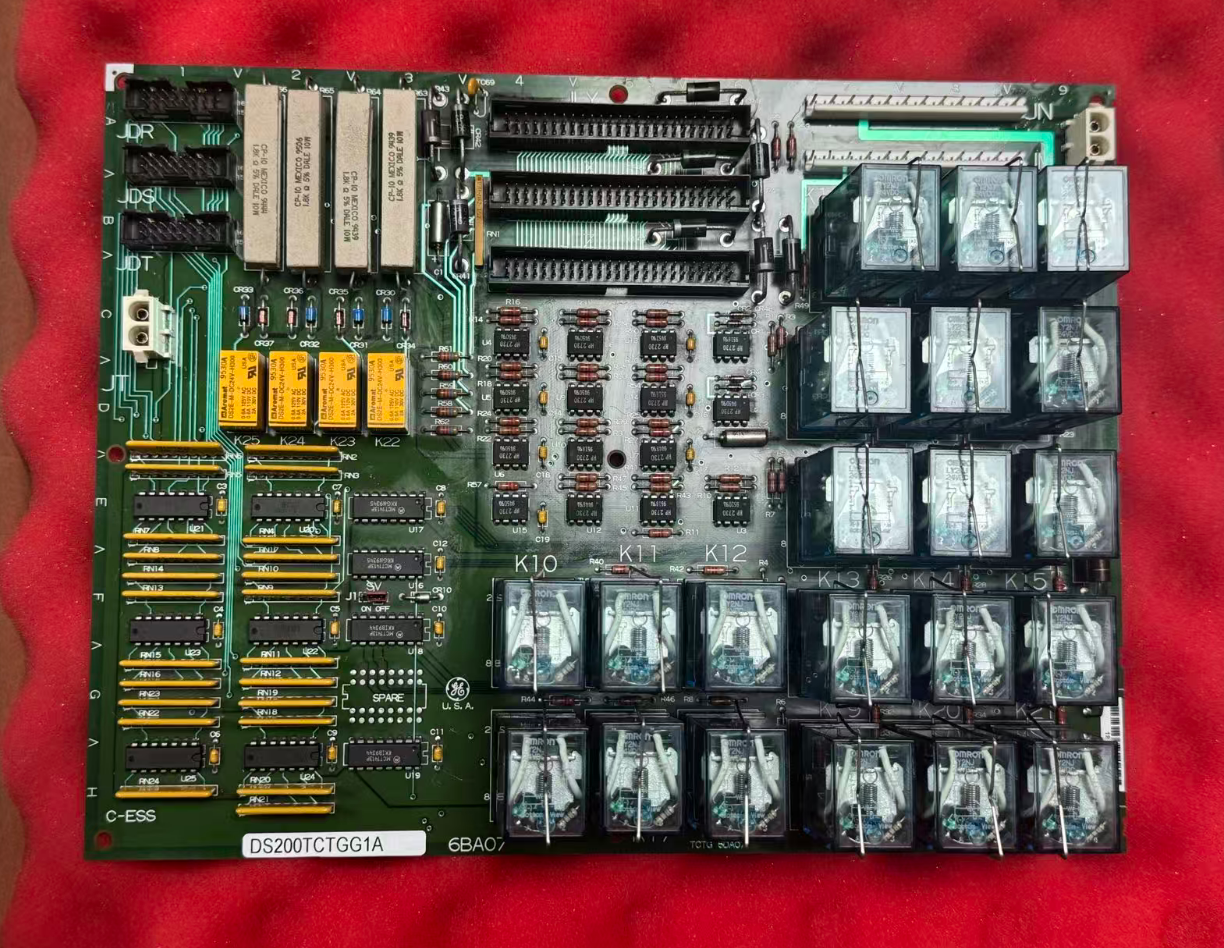

하드웨어 아키텍처 측면에서 이 보드는 21개의 플러그인 전자 기계식 릴레이(K1~K21 번호 지정)를 갖추고 있으며, 금속 래치로 고정되어 신속한 교체가 가능합니다. 또한 신호 입출력을 위한 3개의 50핀 커넥터(JLX, JLY, JLZ)와 2개의 12핀 커넥터(JN, JM)가 있습니다. 이 보드는 표준 코팅(Normal Coating)으로 보호되며 표준 산업 제어 캐비닛 환경에 적합합니다.
주요 특징
- 신속한 교체를 위한 금속 래치가 있는 21개의 플러그인 전자 기계식 릴레이(K1-K21)
- 릴레이 접점 정격: 120 VDC / 125 VDC
- 간소화된 하드웨어 점퍼 구성을 통한 다중 차단 트리거 신호 지원
- 작동 온도 범위: -30°C ~ +65°C
- 직접 현장 교체를 위한 핫 스와핑 기능
- 3x 50핀 커넥터(JLX, JLY, JLZ) 및 2x 12핀 커넥터(JN, JM)
- 산업 제어 캐비닛 환경을 위한 표준 코팅 보호
제품 사양
| 브랜드 이름 | General Electric |
| 모델 | DS200TCTGG1A |
| 카탈로그 | Mark V |
| 총 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16cm x 12cm |
| 원산지 | USA |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | 샤먼 |
| 결제 | T/T |
| 판매 가격 | $2100 |
| 보증 | 12개월 |
| 배송 시간 | 3-5 영업일 |
| 택배사 | DHL, UPS, TNT, FedEx 및 EMS |
시스템 통합
Mark V 시스템 차단 보호 체인에서 DS200TCTGG1A는 보완 보드와 함께 작동합니다:
- DS200TCQA 보드:PTR 차단 신호 및 동기화 명령 제공
- DS200TCEA 보드:비상 차단 릴레이 및 코어 레벨 비상 동작 로직 관리
- DS200TBRG 시리즈:구동 신호 수신 및 외부 고전력 차단 릴레이와 인터페이스
- DS200PTBA 보드:동기화 릴레이를 위한 버스바 및 발전기 신호 제공
모델 비교
| 기능 | DS200TCTGG1A | DS200PTCTG1B |
|---|---|---|
| 구성 | Simplex | TMR 트리플 이중화 |
| 릴레이 | 21개의 플러그인 릴레이 | 30개의 플러그인 릴레이 |
| 커넥터 | 3x50핀 + 2x12핀 | 4x34핀 + 4x12핀 |
| 투표 지원 | 해당 없음 (단일) | 2003 투표 지원 |
| 적용 분야 | 표준 구성 | 전용 안전 차단 구성 |
사례 연구
사우디아라비아의 천연가스 터빈 제어 시스템에서 TCTG 보드 고장이 발생했습니다. 고객은 DS200TCTGG1AFF 보드로 교체하여 30분 이내에 설치를 완료하고 작동을 복구했으며, 이는 보드의 플러그 앤 플레이 교체 기능을 입증했습니다.
자주 묻는 질문
이 카드는 어떤 차단 기능을 지원합니까?
이 카드는 비상 정지, 과속 차단, 화염 감지, 저 윤활유 압력 등 차단 관련 신호를 처리하며, 온보드 차단 릴레이 회로를 통해 실행됩니다.
작동 온도 범위는 어떻게 됩니까?
작동 온도 범위는 -30°C ~ +65°C이며, 표준 산업 제어 캐비닛 환경에 적합합니다.
보증 기간은 어떻게 됩니까?
정품에 대한 표준 보증 기간은 12개월입니다.

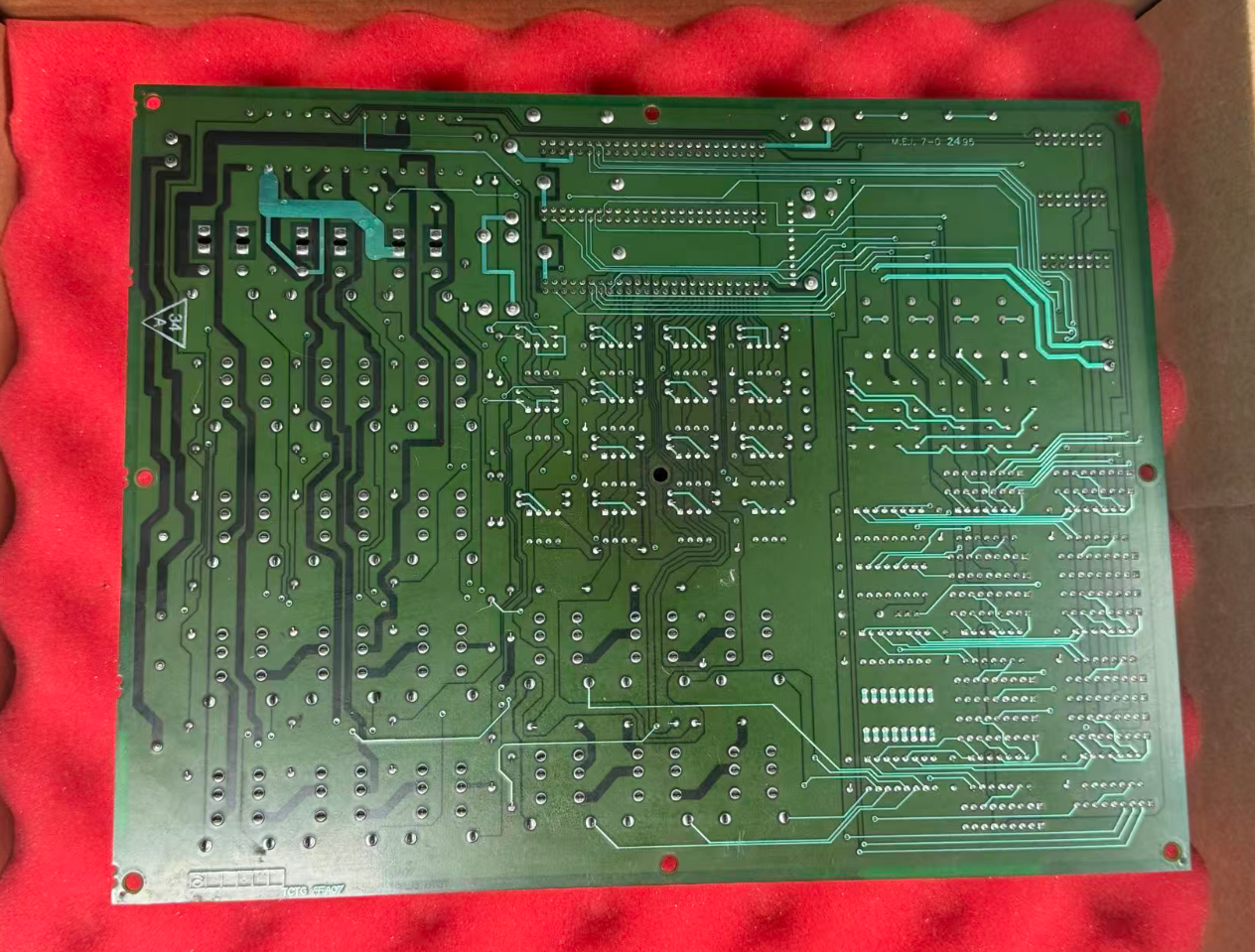

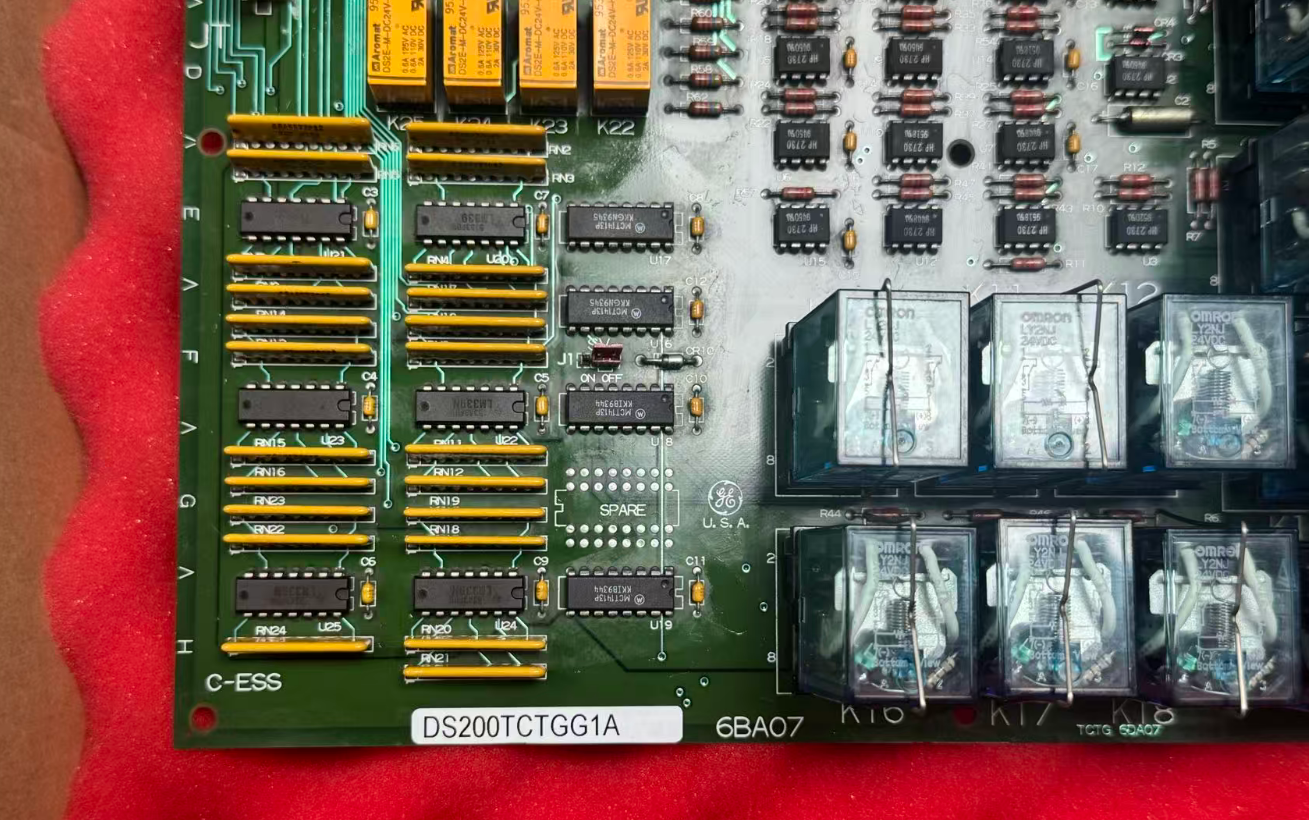

제품 이미지
