DS200TCEBG1B GE Mark V 보호 종단 확장 보드
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | DS200TCEBG1B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1 PC |
| 가격 | $2200 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | DS200TCEBG1B |
|---|---|---|---|
| 목록 | 마크 5세 | 판매가 | $ 2200 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1kg | ||
| 강조하다 | 신호 절연 보호 종단 확장기 보드,다중 보호 기능 GE Mark V 보드,깊은 호환성 DS200TCEBG1B |
||
제품 설명
DS200TCEBG1B GE Mark V
제품 개요
DS200TCEBG1B는 DS200 시리즈에 속하는 보호 단자 확장 보드로, 주로 Mark V 시스템의 P1 보호 코어 영역에 배치됩니다. 이 보드는 시스템 내 신호 인터페이스 및 컨디셔닝을 위한 중앙 허브 역할을 합니다.
발전기, 모선 전압 및 선 전류에서 PT(계기용 변압기) 및 CT(계기용 변류기) 신호를 스케일링 및 컨디셔닝하고, 처리된 신호를 TCCB 보드로 전송하는 역할을 합니다. 동시에 TCEA 과속도 보호 보드, TC2000 트립 모듈 및 단자 블록과 함께 작동하여 완전한 보호 체인을 형성합니다.

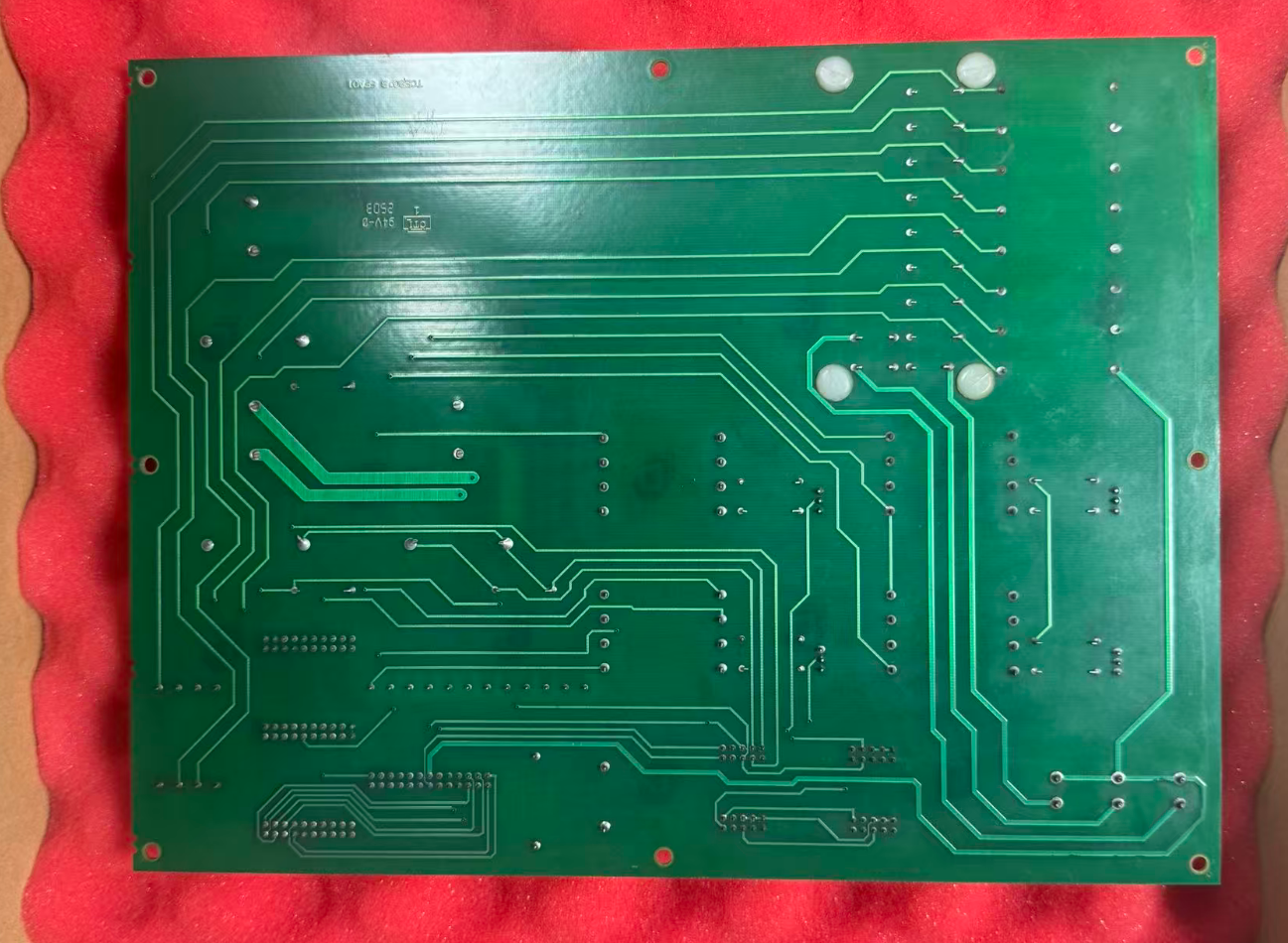

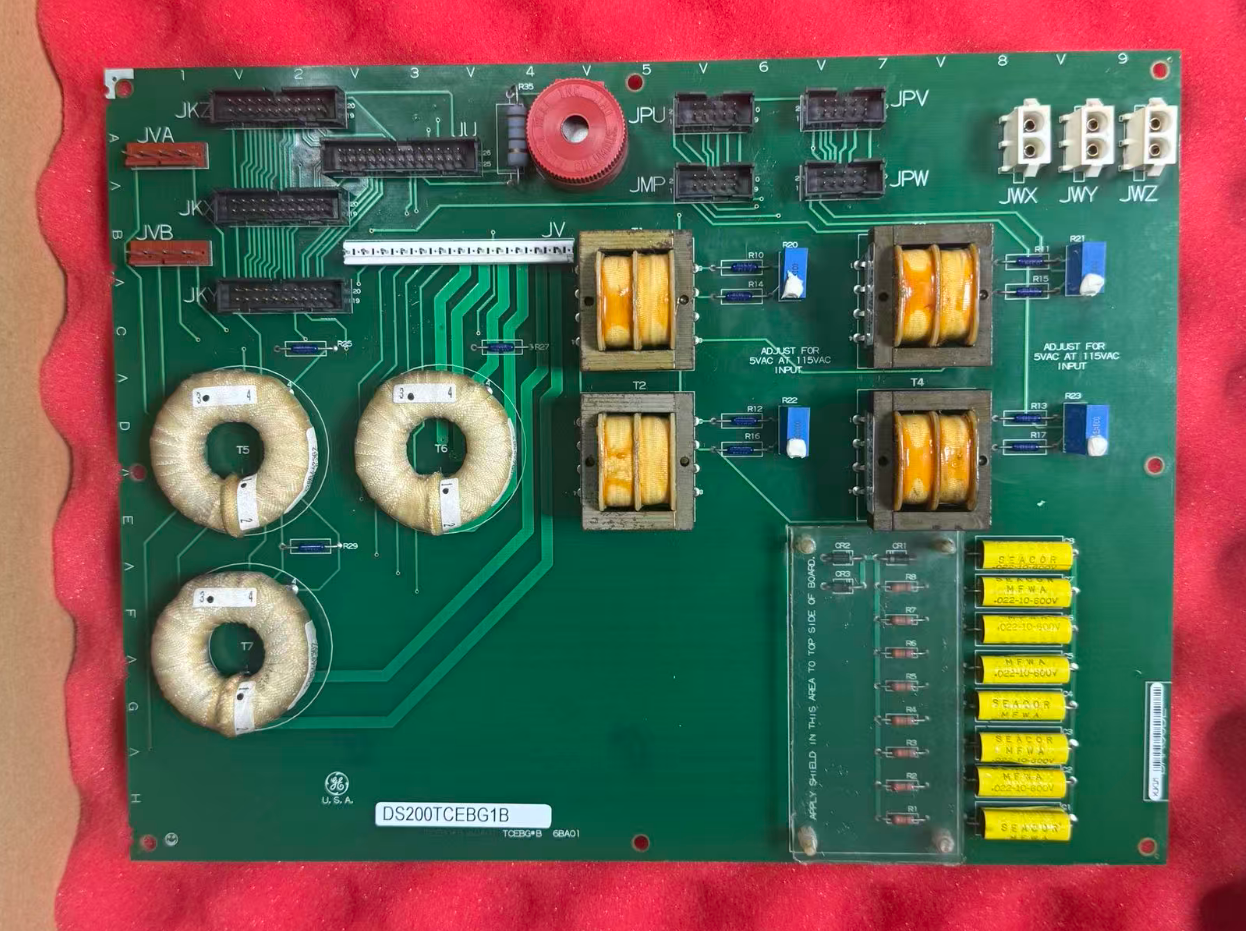

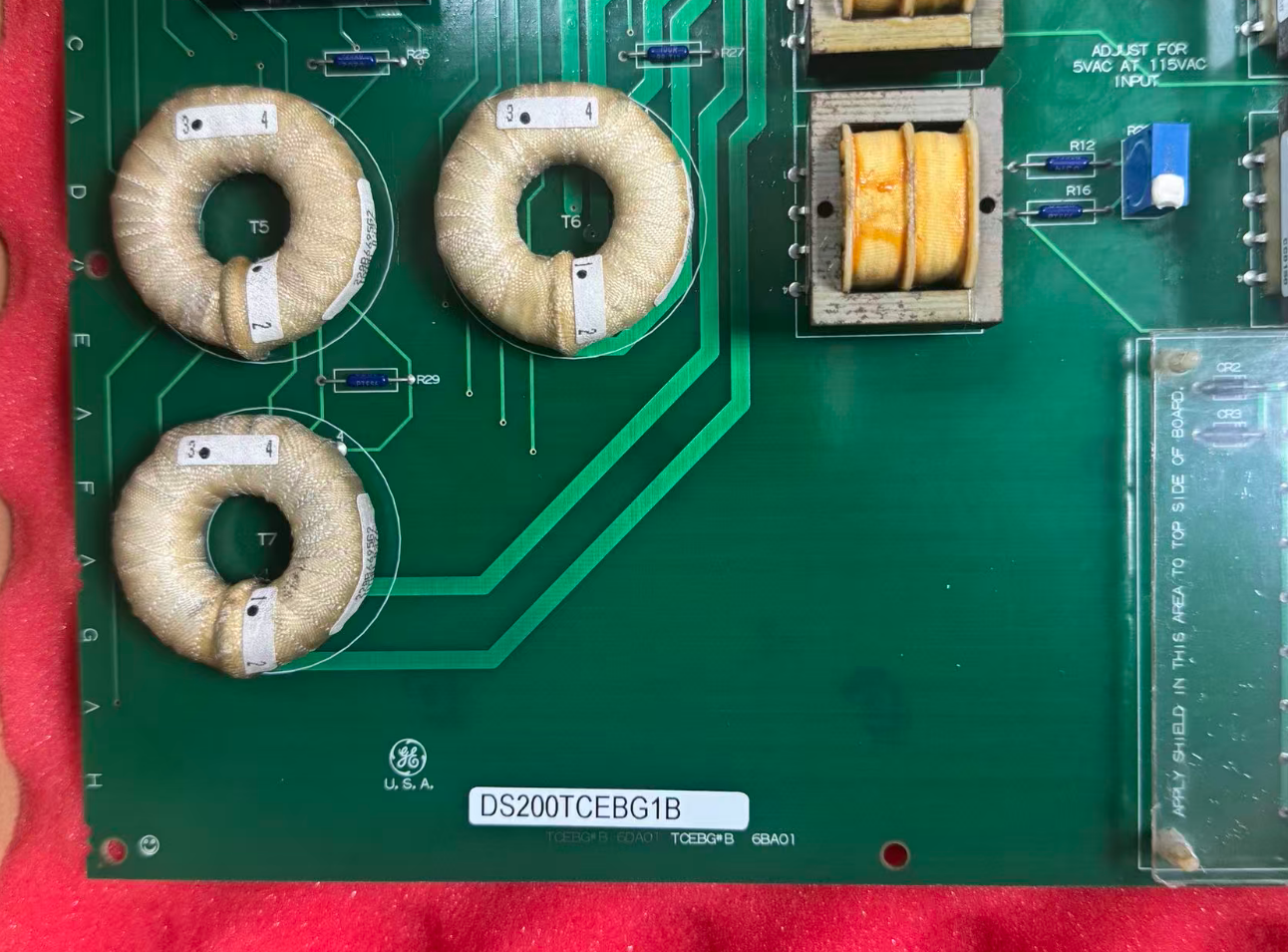

외관 및 하드웨어 레이아웃 측면에서 이 보드는 3개의 베이 커넥터(전원 공급 장치 및 시스템 버스용), 4개의 신호 변압기(절연 채널 역할), 1개의 26핀 커넥터(주로 코어 신호 수신용), 4개의 10핀 커넥터 및 3개의 20핀 커넥터(I/O 단자 연결용)를 갖추고 있습니다.
주요 특징
- 신호 절연 및 보호 확장 기능: 4개의 온보드 신호 변압기는 전기적 절연을 제공하고, 필드 과도 현상을 억제하며, 메인 컨트롤러에 깨끗한 신호를 전달합니다.
- 다중 보호 기능: 통합된 신호 절연, 레벨 변환, 보호 회로 확장 및 하드와이어링 단자는 Mark V 시스템과 함께 작동하여 과속도 보호 및 트립 로직을 구현합니다.
- 제한적인 온보드 진단 기능: 자체 진단 기능은 제한적입니다. 그러나 드라이브 진단 도구를 사용하여 경고, 오류 및 트립 보고서를 생성하고 분석을 위해 직렬 포트를 통해 업로드할 수 있습니다.
- Mark V 시스템과의 깊은 호환성: 신호 매칭은 Mark V P1 보호 시스템에 맞게 사용자 정의되었으며, 최적화된 펄스 성형 및 레벨 변환을 통해 TCEA/TC2000 모듈 전체 범위와 호환성을 보장합니다.
제품 사양
| 브랜드 이름 | General Electric |
| 모델 | DS200TCEBG1B |
| 카탈로그 | Mark V |
| 총 중량/배송 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16 cm x 12 cm |
| 원산지 | USA |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | Xiamen |
| 결제 | T/T |
| 판매 가격 | $2200 |
| 보증 | 12개월 |
| 리드 타임 | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
유사 모델 비교
DS200TCEAG1B: 둘 다 Mark V 시리즈의 보드이지만 기능적 목적이 다릅니다. DS200TCEBG1B는 보호 단자 확장 및 신호 컨디셔닝에 중점을 두는 반면, TCEA 시리즈 보드는 과속도 보호의 핵심 처리 기능을 담당합니다. 두 보드는 서로 보완합니다.
DS200SHVMG1A: 또한 Mark V 시리즈의 고전압 모니터링 및 보호 보드이지만, 주로 SCR 고전압 인터페이스 애플리케이션용으로 설계되었으며, DS200TCEBG1B의 보호 단자 확장 중점과는 다릅니다.
시스템 구성
| TCEA 과속도 보호 보드 | 이 보드는 TCEA 과속도 보호 보드와 직접적으로 연동하여 P1 보호 영역의 핵심 보호 링크를 형성합니다. 이 보드는 신호 컨디셔닝 및 절연을 처리하고, TCEA는 과속도 감지 및 트립 로직 실행을 처리합니다. |
| TC2000 트립 모듈 | TC2000 트립 모듈과 연동하여 트립 신호의 하드와이어 전송 및 실행을 가능하게 합니다. |
| PTBA 단자 보드 | 카드로 스케일링된 PT/CT 신호는 궁극적으로 PTBA 단자 보드로 라우팅되어 신호와 현장 장치 간의 물리적 연결을 완료합니다. |
확장 랙 구성의 주요 포인트
- 카드는 확장 랙의 슬롯 1에 설치해야 합니다.
- 최대 7개의 확장 랙까지 캐스케이딩을 지원하며, 최대 케이블 길이는 50피트(15미터)입니다.
- DIP 스위치 구성은 필요하지 않으며, 구성은 전적으로 소프트웨어 기반입니다. 교체 후에는 프로그래밍 소프트웨어에서 랙 토폴로지 구성을 반드시 확인하십시오.
- CPU와의 통신이 중단될 때 출력 모듈 상태를 고정하여 의도하지 않은 액추에이터 움직임을 방지하는 "Hold Last State" 기능을 지원합니다.
현장 연결 권장 사항: 모든 현장 연결에는 차폐 케이블을 사용해야 하며, 각 입력 채널에는 30V 과전압 클램핑 보호 기능이 있습니다.
사례 연구
특정 발전소의 9E 가스 터빈 Mark V 시스템은 P1 보호 코어 영역에서 DS200TCEBG1B를 사용하여 PT/CT 신호를 절연 및 스케일링합니다. TCEA 과속도 보드 및 TC2000 트립 모듈과 연동하여 점화, 예열, 속도 상승 및 그리드 연결 단계 동안 안정적인 보호 작동을 보장하여 잘못된 트립을 줄입니다.
자주 묻는 질문
보드는 어디에 설치됩니까?
Mark V 제어 캐비닛의 P1 코어 위치 2에 설치되며, 확장 랙의 슬롯 1에 설치해야 합니다.
Mark V 제어 캐비닛의 P1 코어 위치 2에 설치되며, 확장 랙의 슬롯 1에 설치해야 합니다.
보드의 작동 온도 범위는 어떻게 됩니까?
정상 작동 온도 범위는 -20°C ~ +60°C이며, 보관 온도 범위는 -40°C ~ +85°C입니다.
정상 작동 온도 범위는 -20°C ~ +60°C이며, 보관 온도 범위는 -40°C ~ +85°C입니다.
이 모듈의 보증 기간은 어떻게 됩니까?
일반적으로 정품의 보증 기간은 12개월입니다.
일반적으로 정품의 보증 기간은 12개월입니다.
