IS220YAICS1A GE 마크 VIe
| Place of Origin | USA |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| Model Number | IS220YAICS1A |
| 문서 | GE-Mark-VIe-VIeS.pdf |
| Minimum Order Quantity | 1 pc |
| 가격 | $4000 |
| Packaging Details | Original box packaging |
| Delivery Time | 5-7 days |
| Payment Terms | T/T |
| Supply Ability | 1-99 pcs / 3-5 days |
제품 상세 정보
| 모듈 번호 | IS220YAICS1A | 상표 | GE |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $4000 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1kg | ||
| 강조하다 | SIL 3 안전 인증 GE Mark VIe 모듈,16비트 ADC 입력 IS220YAICS1A 모듈,핫스왑 기능 아날로그 I/O 모듈 |
||
제품 설명
IS220YAICS1A GE Mark VIe
제품 개요
IS220YAICS1A는 I/O 이더넷 네트워크와 아날로그 터미널 보드 간의 전기적 인터페이스 역할을 하며, 현장 센서 및 제어 시스템 명령으로부터 신호를 양방향으로 변환합니다. 고무선 아날로그 신호 처리 및 안전 무결성 수준(SIL) 인증이 필요한 산업 자동화 애플리케이션을 위해 특별히 설계되었으며, 가스 터빈, 증기 터빈, 석유 및 가스, 공정 산업과 같은 안전 중요 분야에서 널리 사용됩니다.
이 모듈은 호환되는 아날로그 터미널 보드(예: TBAIH1C 또는 STAI 시리즈)에 설치됩니다. 현장 송신기에서 아날로그 신호를 디지털화하여 컨트롤러로 전송하는 동시에 디지털 제어 명령을 아날로그 출력 전류로 변환하여 현장 액추에이터를 구동합니다.
이 모듈은 듀얼 코어 아키텍처를 사용하며, 범용 프로세서 보드와 전용 수집 보드로 구성됩니다. 입력 신호는 먼저 75.15Hz의 차단 주파수를 갖는 수동 저역 통과 필터를 통과하여 노이즈를 줄인 다음, 16비트 아날로그-디지털 변환기(ADC)와 아날로그 멀티플렉서 및 다단계 이득/스케일링 선택 회로를 결합하여 고정밀로 디지털화됩니다.
주요 기능
- SIL 3 안전 인증: exida의 IEC 61508 평가를 통과했으며, HFT=1(삼중 중복) 구성에서 SIL 3을 달성했습니다.
- 고정밀 신호 처리: 16비트 ADC 입력 변환기와 14비트 출력 변환기를 갖추고 있으며, 입력 정확도는 전체 범위의 ±0.1%입니다.
- 유연한 다중 채널 구성: 10개의 아날로그 입력(±5V, ±10V, 4-20mA) 및 2개의 아날로그 출력을 지원합니다(0-20mA). 첫 8개의 입력은 ±5V 또는 ±10V 전압 입력 모드로 유연하게 구성할 수 있습니다.
- 중복 아키텍처 지원: 장애 발생 시 자동 장애 조치 기능을 갖춘 심플렉스 및 TMR 삼중 중복 구성을 지원합니다.
- 핫스왑 기능: 시스템 전원이 켜진 상태에서 핫스왑을 지원합니다. 모듈 교체 시 시스템 전원을 차단할 필요가 없습니다.
- 작동 온도 범위: -40°C ~ +70°C.
- 신호 절연 전압: ≥2500V AC.
- 서지 내성: ±2kV, 극한 산업 환경에 적합합니다.
제품 사양
| 브랜드 이름 | General Electric |
| 모델 | IS220YAICS1A |
| 카탈로그 | Mark VIe |
| 총 중량/배송 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16cm x 12cm |
| 원산지 | USA |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | 샤먼 |
| 결제 | T/T |
| 판매 가격 | $4000 |
| 보증 | 12개월 |
| 리드 타임 | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
권장 구성
새로운 Mark VIeS 안전 제어 시스템 프로젝트의 경우 다음 구성을 권장합니다:
| 컨트롤러 | IS420UCSBS1A (Mark VleS UCSB 컨트롤러, 600MHz, SIL 인증) |
| I/O 모듈 | IS220YAICS1A × N (채널 요구 사항에 따라 수량 결정) |
| 터미널 보드 | IS200STAIS2A (TMR 구성 지원) |
| 소프트웨어 도구 | ToolboxST (구성, 모니터링 및 펌웨어 관리용) |
이 구성은 여러 대규모 가스 터빈 복합 발전소 프로젝트에서 검증되었으며, 시스템 신뢰성과 안전성이 설계 요구 사항을 충족합니다.
사례 연구
한 석유화학 회사에서 천연가스 압축기 장치의 제어 시스템을 개조하는 동안 IS220YAICS1A를 배포하여 압축기 입출력 압력, 중간 온도 및 장치 진동 신호에 대한 데이터를 수집하고 분석했습니다.
이 모듈은 Modbus TCP/IP 프로토콜을 통해 중앙 제어 시스템과 원활하게 통합되며, 듀얼 중복 통신 아키텍처는 극한의 작동 조건에서도 중단 없는 데이터 전송을 보장합니다. 개조 후, 계획되지 않은 압축기 가동 중단 횟수가 전년 대비 60% 감소했으며, 장비 운영 안정성이 크게 향상되었습니다.
정기 유지보수 절차
| • | ToolboxST 소프트웨어를 사용하여 모듈의 중복 상태, 전원 공급 장치 안정성 및 I/O 신호 전송 품질을 주기적으로 확인하여 단일 지점 장애로 인한 안전 위험을 방지합니다. |
| • | LED 표시등 상태, 통신 링크 상태 및 채널 드리프트 보고서를 모니터링하여 비정상적인 추세를 신속하게 감지합니다. |
| • | 신호 정확도를 주기적으로 확인하고, 모듈 표면을 청소하며, 터미널 블록이 단단히 고정되었는지 확인합니다. |
자주 묻는 질문
IS220YAICS1A의 정상 전력 소비량은 얼마입니까?
표준 작동 조건에서 전력 소비량은 약 5.3W이며, 최대 전력 소비량은 약 11.76W(0.49A 전류)입니다.
이 모듈의 작동 온도 범위는 어떻게 됩니까?
작동 온도 범위는 -40°C ~ +70°C이며, 보관 온도 범위는 -40°C ~ +85°C로 극한 산업 환경에 적합합니다.
IS220YAICS1A는 압축기 서징을 감지합니까?
아니요, 감지하지 않습니다. 이 모듈에는 압축기 서징 감지 기능이 없으며, 서징 감지는 전용 진동 모니터링 모듈이 있어야 작동합니다.
이 모듈의 보증 기간은 어떻게 됩니까?
일반적으로 정품의 보증 기간은 12개월입니다.

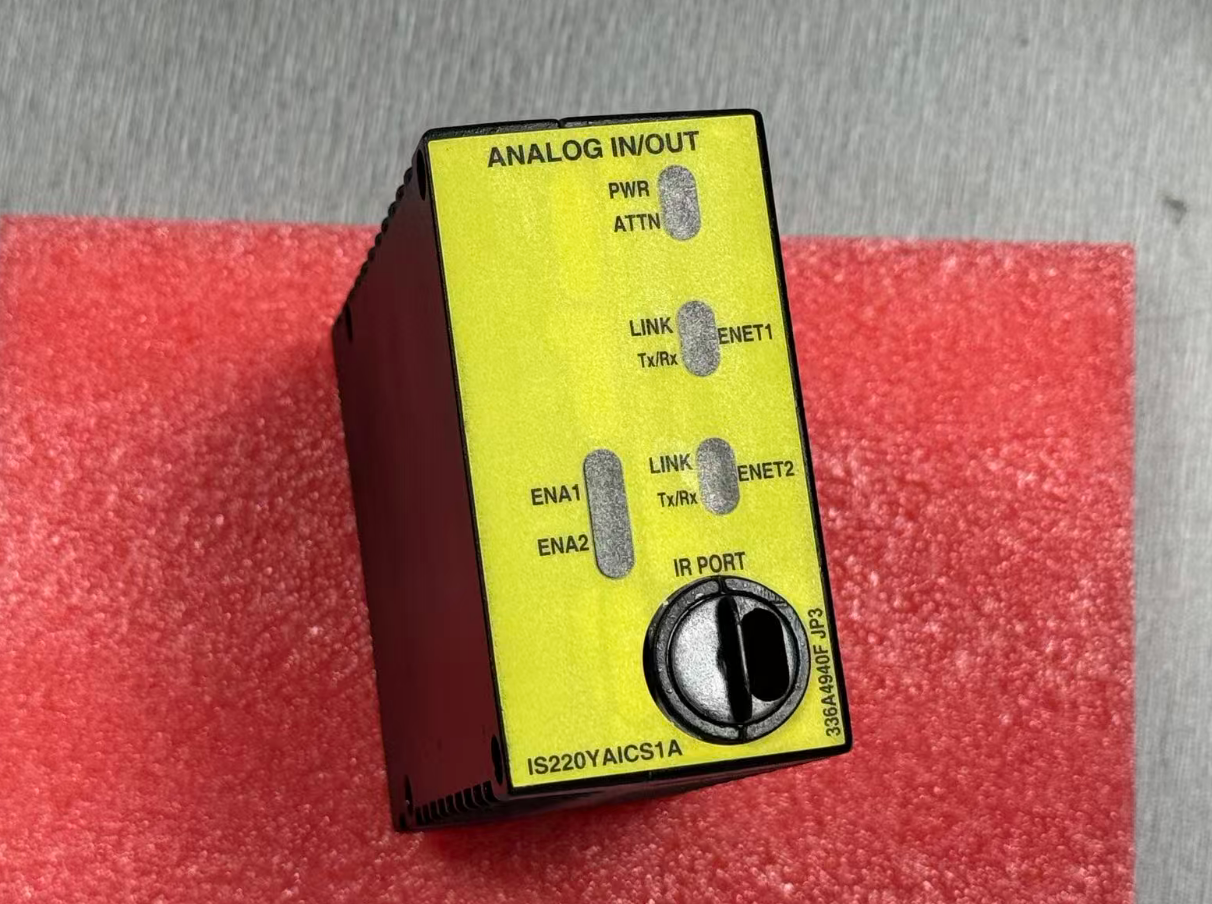

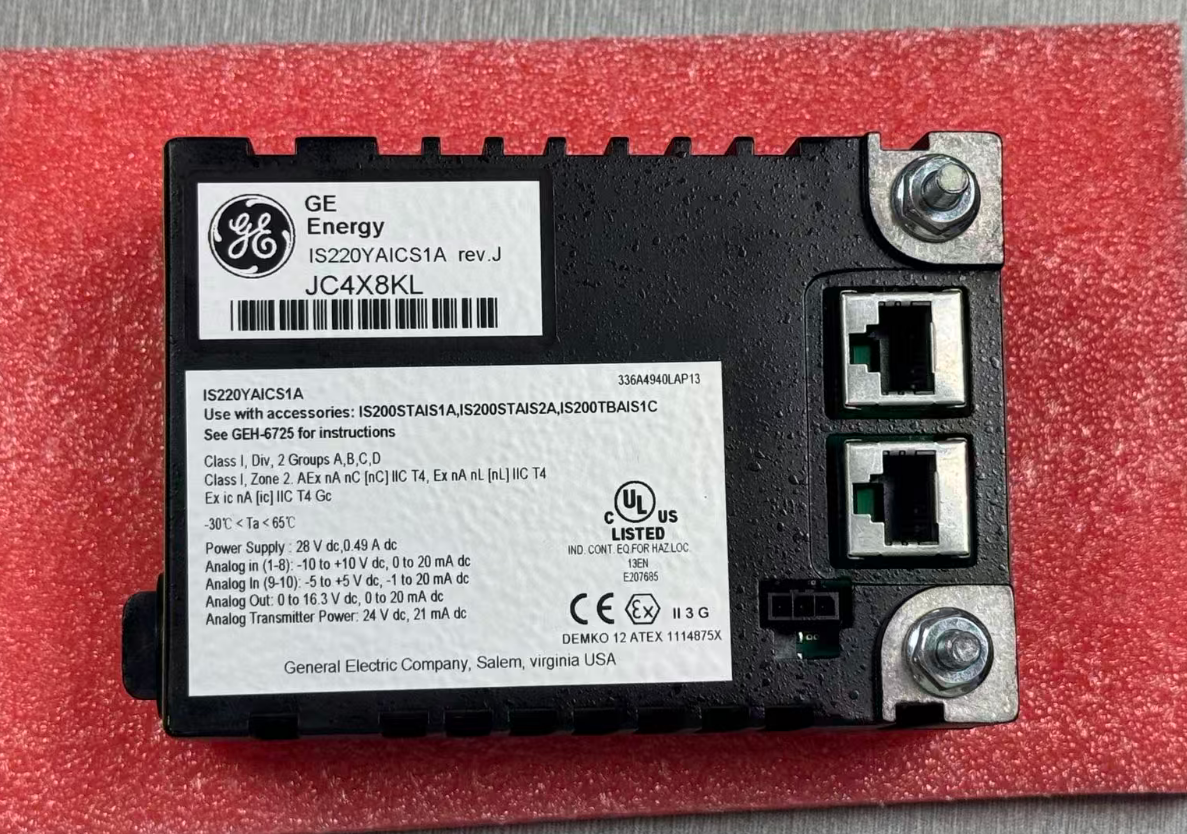

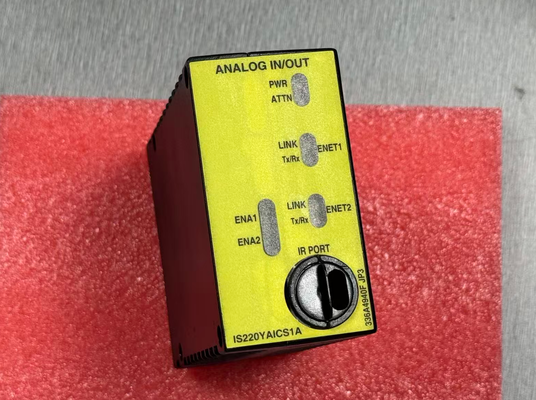

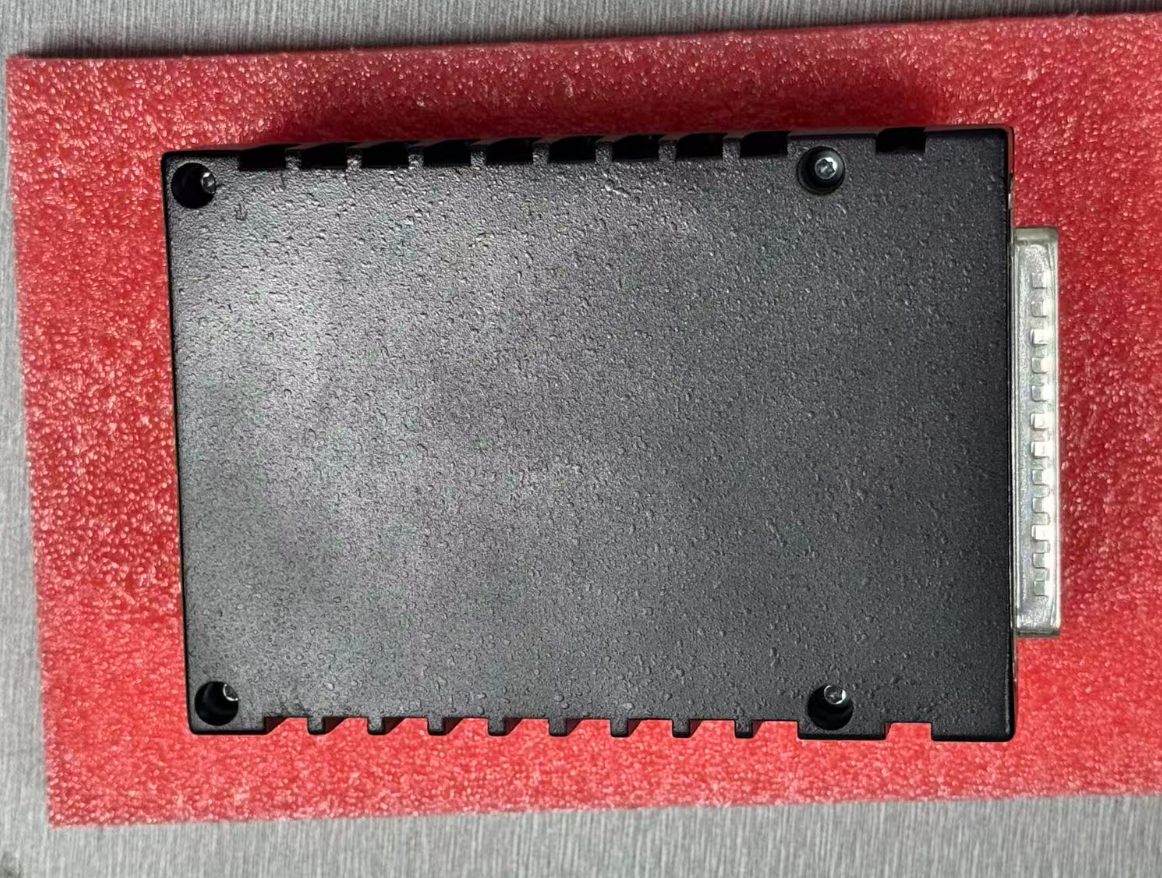

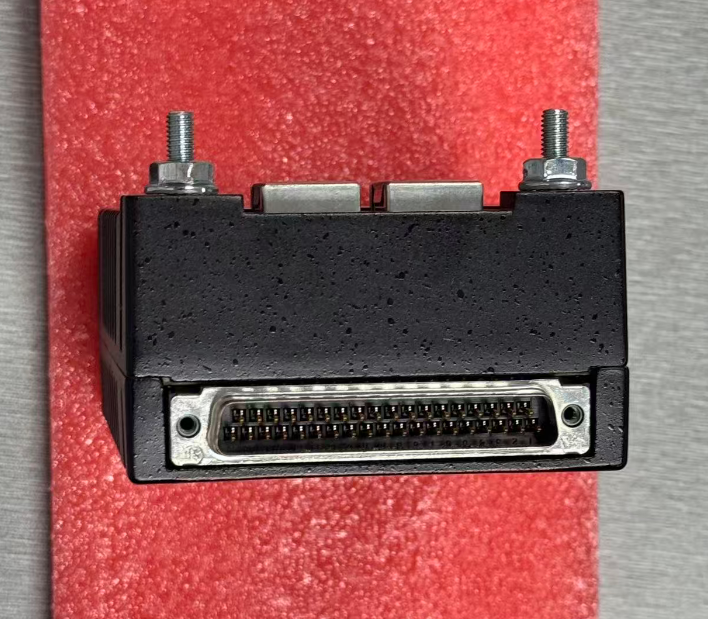

제품 이미지
