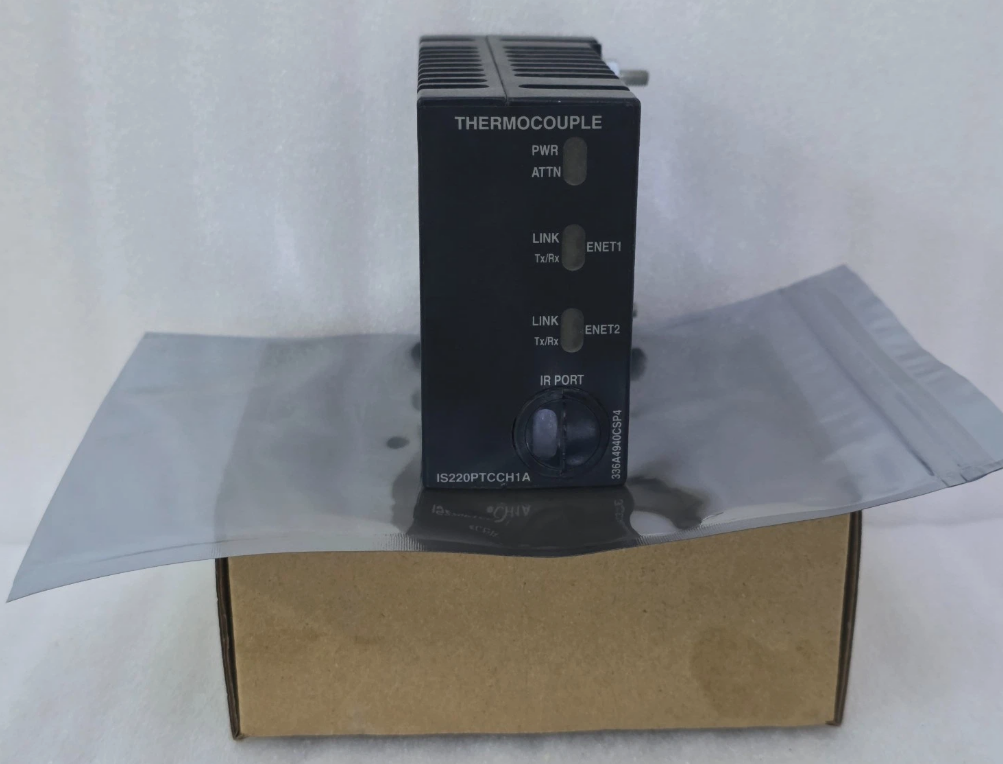

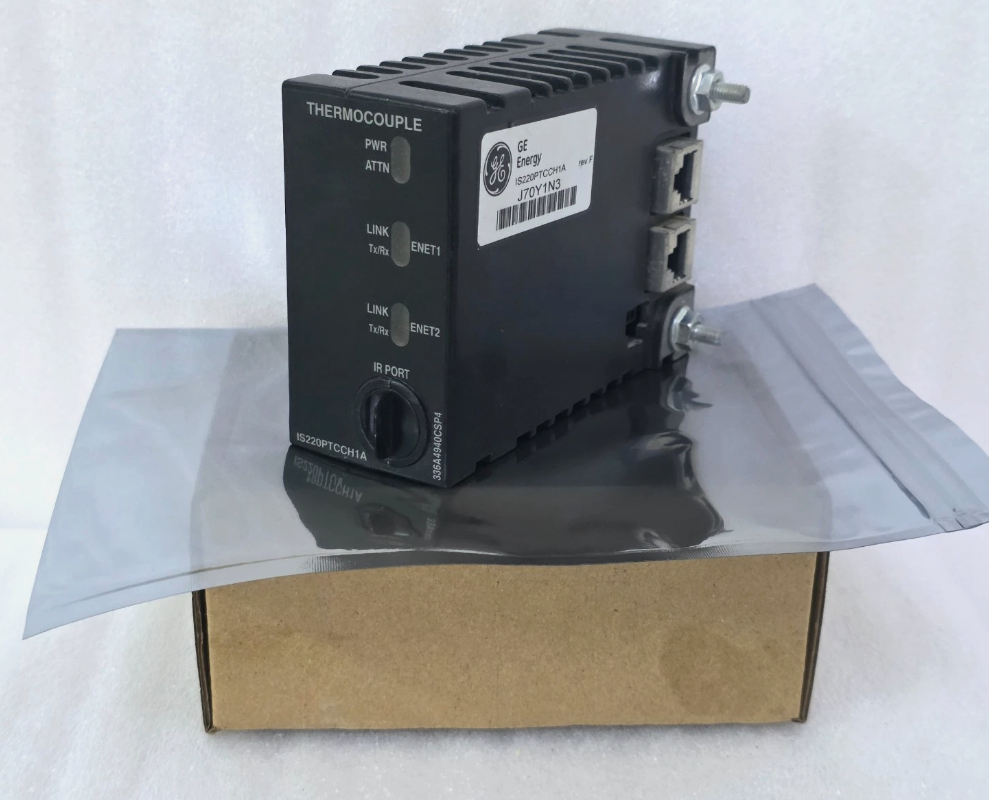

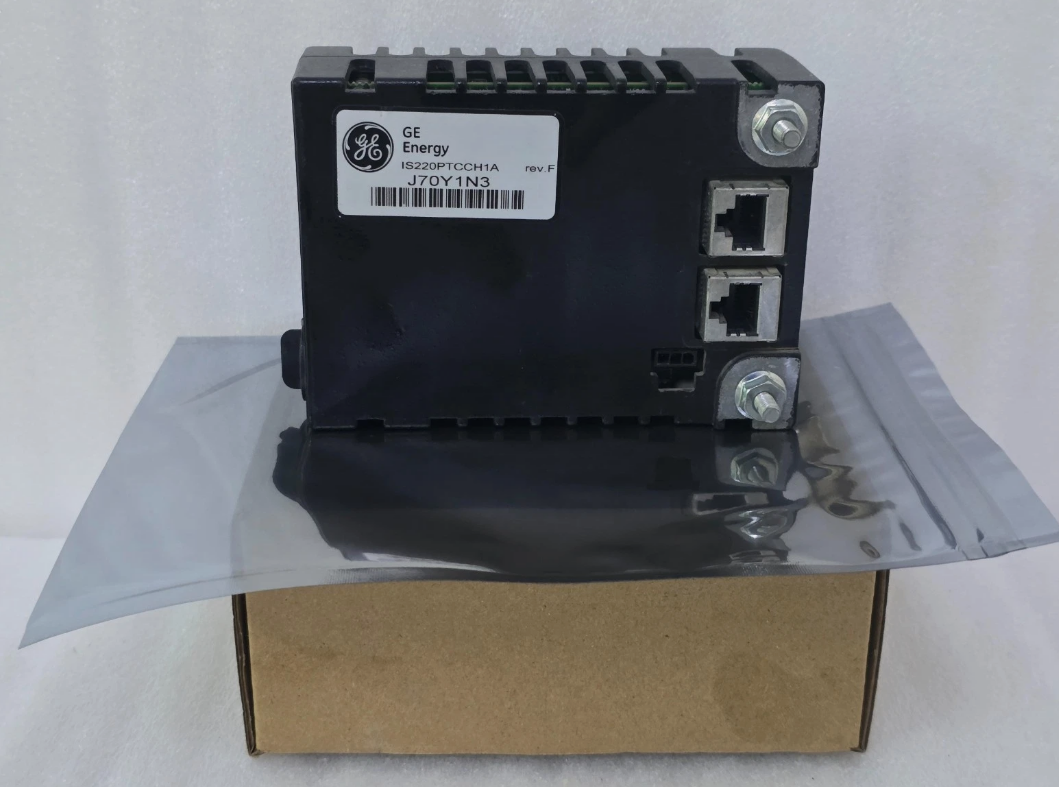

IS220PTCCH1A GE Mark VIe
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS220PTCCH1A |
| 문서 | GE-Mark-VIe-VIeS.pdf |
| 최소 주문 수량 | 1 PC |
| 가격 | $5000 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 모듈 번호 | IS220PTCCH1A | 상표 | GE |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $5000 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG | ||
| 강조하다 | 16비트 A/D 변환기 열전대 입력 모듈,듀얼 채널 중복 이더넷 GE Mark VIe 모듈,센서 자동 인식 온도 신호 모듈 |
||
제품 설명
IS220PTCCH1A GE Mark VIe
IS220PTCCH1A는 가스 터빈 및 증기 터빈 제어 시스템에서 온도 신호 수집을 위해 특별히 설계된 열전대 입력 모듈입니다. 이 모듈은 열전대 센서에서 생성된 약한 밀리볼트 수준의 전압 신호를 고정밀 디지털 온도 데이터로 변환한 다음, 이중 이더넷 채널을 통해 컨트롤러로 실시간 전송합니다.
이 보드는 통합된 "프로세서 보드 + 수집 보드" 아키텍처를 사용하며, 내장된 BPPx 프로세서 보드와 전용 열전대 수집 보드를 특징으로 합니다. 이 모듈은 컴팩트한 금속 인클로저에 담겨 있으며, 내장된 냉접점 보상, 자동 센서 인식 및 EEPROM 저장 기능을 포함합니다.
Mark VIe 분산 I/O 계층에서 작동하는 이 모듈은 이중 채널 이중화 이더넷을 통해 코어 프로세서와 통신하여 온도 데이터 전송의 높은 신뢰성을 보장합니다. 핵심 설계 로직은 약한 신호 증폭 및 냉접점 보상에 중점을 두고 있으며, 고정밀 16비트 A/D 컨버터와 차동 멀티플렉서를 통합하여 열전대에서 발생하는 미세한 전압 변화를 정확하게 포착합니다.
주요 기능
- 세 가지 이중화 구성 모드 지원: simplex, duplex, TMR
- 2ms 이내에 개방 회로, 역방향 연결 및 단락 감지
- 자동 센서 인식으로 시운전 복잡성 감소
- 전면 패널 LED 및 적외선 진단 포트로 다단계 로컬 진단 기능 제공
- 정밀한 냉접점 보상 수행
- 열전대 유형 및 극성 자동 식별 지원
- 채널당 100Hz의 독립적인 샘플링 속도로 10ms 이내의 급격한 온도 변화 포착
제품 사양
| 브랜드 이름 | General Electric |
|---|---|
| 모델 | IS220PTCCH1A |
| 카탈로그 | Mark VIe |
| 총 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16 cm x 12 cm |
| 원산지 | USA |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | Xiamen |
| 결제 | T/T |
| 판매 가격 | $5000 |
| 보증 | 12개월 |
| 리드 타임 | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
적용 사례 연구
중국 북서부의 대규모 석탄 화학 단지 발전소에서, 이 프로젝트는 GE 9E 가스 터빈의 Mark VIe 제어 시스템과 공장 전체의 Experion DCS 시스템을 깊이 통합하여 중앙 집중식 모니터링 및 부하 최적화를 가능하게 해야 했습니다.
이 프로젝트에서 IS220PTCCH1A는 가스 터빈 배기 온도 및 베어링 온도와 같은 주요 매개변수를 수집하는 역할을 합니다. 안정적인 Modbus TCP/IP 링크는 온도 데이터를 DCS 시스템으로 실시간 전송하여 가스 터빈과 DCS 간의 통신 병목 현상을 해결합니다.
구성 및 호환성
| 호환 모듈 | 기능 설명 |
|---|---|
| IS200TBTCH1B | 열전대 터미널 블록 (TMR 구성); IS220PTCCH1A와 함께 사용할 때 12채널의 TMR 이중화 입력 제공 |
| IS200TBTCH1C | IS220PTCCH1A 전용 simplex 터미널 블록, 쉬운 열전대 배선을 위한 색상 코딩된 터미널 및 내장 서지 보호 기능 제공 |
| IS220PTCCH1B | 업그레이드된 모듈, IS220PTCCH1A의 교체 또는 업그레이드 옵션으로 사용 가능 |
| IS220PRTDH1A | RTD 입력 모듈, 저항 온도 감지가 필요한 애플리케이션용 |
| IS220PMMH1A | 마스터 제어 보드, IS220PTCCH1A와 함께 완전한 Mark VIe 제어 아키텍처 구성 |
| IS220PPRAH1A | 보호 모듈, IS220PTCCH1A와 함께 사용할 때 온도 관련 보호 로직 구현 |
자주 묻는 질문
IS220PTCCH1A는 몇 개의 열전대 입력 채널을 지원합니까?
simplex 구성에서 이 모듈은 12개의 독립적인 열전대 입력 채널을 제공합니다. TBTCH1C 터미널 블록과 함께 사용하면 듀얼 팩 구성으로 24채널까지 확장할 수 있습니다. TMR 구성 (TBTCH1B 터미널 블록 사용)에서는 12채널을 제공합니다.
이 모듈은 어떤 종류의 열전대를 지원합니까?
IS220PTCCH1A는 J, K, T, E, R, S, B, N을 포함한 다양한 표준 열전대 유형과 -8mV ~ +45mV 범위의 밀리볼트 신호 입력을 지원합니다.
모듈의 측정 정확도는 어떻습니까?
이 모듈은 ±0.25°F (약 ±0.14°C)의 일관성 오류와 0.1°C의 해상도를 가진 16비트 A/D 컨버터를 사용합니다. 냉접점 보상 정확도는 ±0.5°C입니다.
이 모듈의 보증 기간은 어떻게 됩니까?
일반적으로 정품의 보증 기간은 12개월입니다.
