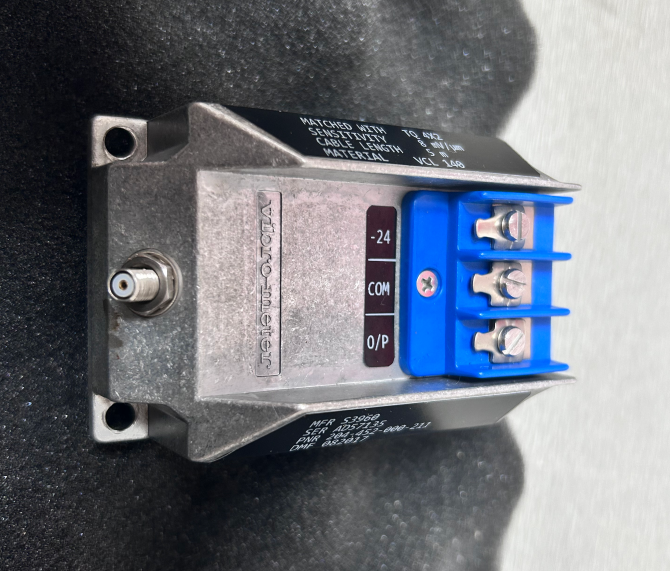

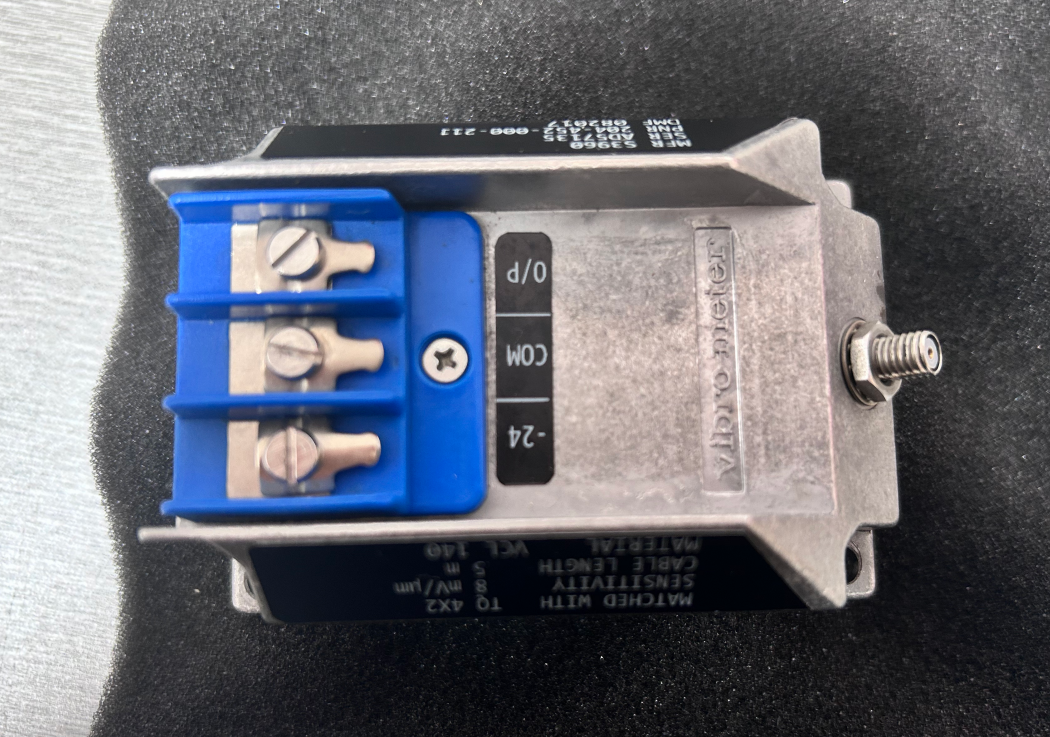

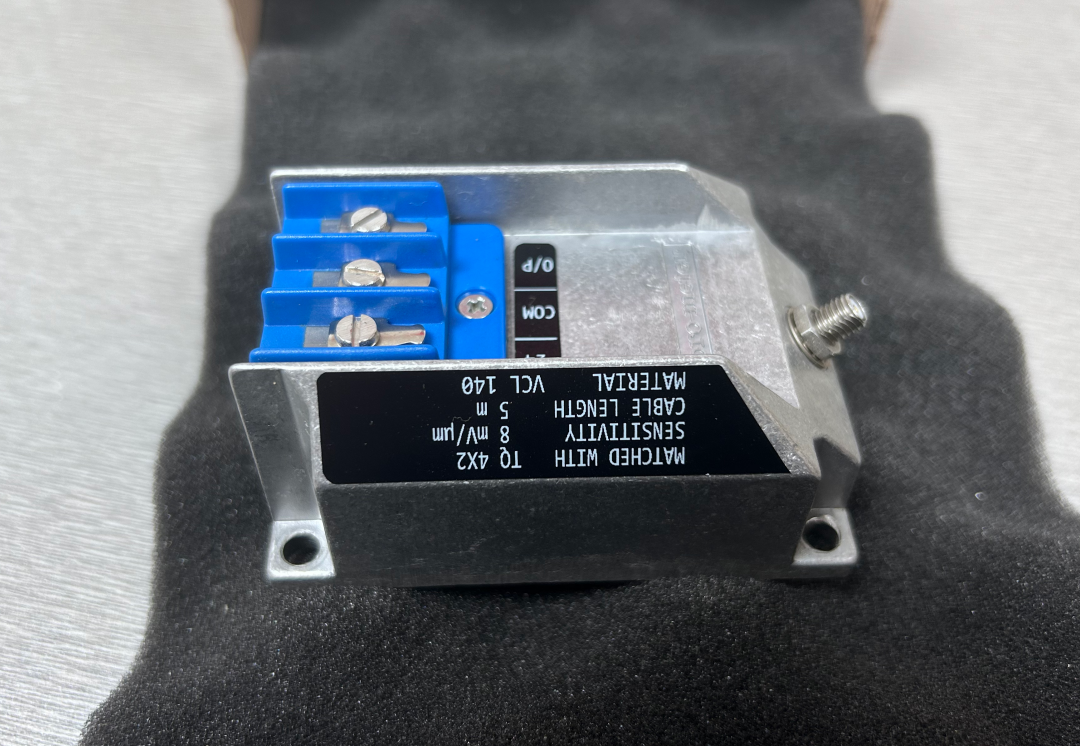

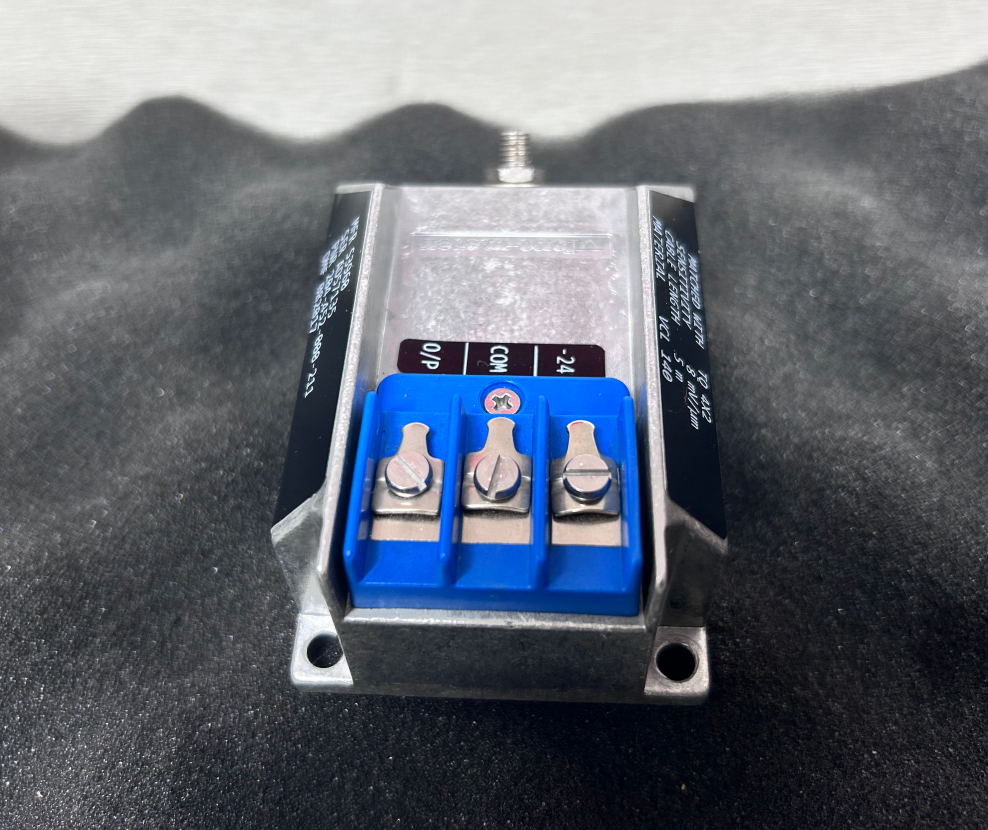

IQS452 204-452-000-021

IQS452 204-452-000-021고성능 신호 컨디셔너로 회전 기계의 중요한 진동 모니터링 애플리케이션을 위해 설계되었습니다.그것은 호환 센서에 드라이브 신호를 공급하고 간격 측정에 필요한 전자기장을 생성 하는 통합 고 주파수 오시레이터 / demodulator를 갖추고 있습니다.

TQ402 또는 TQ412 비접촉 센서와 결합하면 완전히 교환 가능한 구성 요소를 갖춘 완전하고 캘리브레이드 된 에디 전류 근접 측정 시스템을 형성합니다.이 시스템은 움직이는 기계 부품의 상대적 이동의 접촉없는 측정을 가능하게합니다., 센서 론드 끝과 목표물 사이의 거리에 비례한 전압 또는 전류 신호를 출력합니다 (기계 샤프트와 같이).

• 최소 격차 전압: -1.6V
• 최대 간격 전압: -17.6V
• 동적 범위: 16V
• 출력 임피던스: 500 Ω
• 단전 전류: 45mA
• 공급 전압: -20V ~ -32V
• 공급 전류: 13 ± 1 mA (최대 25 mA)
• 입력 용량: 1 nF
• 입력 인덕턴스: 100 μH

• 고 정밀 측정: 에디 전류 원리에 기초한 마이크로 레벨의 이동 측정을 달성합니다.
• 탁월한 신뢰성: 고품질의 부품과 압축 알루미늄 가구, 가혹한 산업 환경에 적합
• 유연한 구성: 설정 가능한 측정 범위 및 감도; 전류 또는 전압 출력을 지원합니다.
• 폭발성 인증: 폭발성 환경에서의 사용에 대한 ATEX 및 CSA 양성 인증
• 부품 교환성: 모든 시스템 구성 요소는 유지보수를 용이하게 하는 완전히 교환성
• 넓은 온도 적응력: -30°C에서 +70°C까지의 작동 온도 범위
• 장거리 신호 전송: 현재 출력 모드는 장거리 신호 전송을 지원합니다.
• 예측 유지보수 지원: 회전 기계의 진동 상태를 실시간 모니터링

전력 생산: 증기 터빈, 가스 터빈, 발전기 및 풍력 터빈의 진동 모니터링

석유 및 가스: 압축기, 펌프 및 파이프 라인의 진동 분석 및 모니터링

제조업: 전기 모터, 기어박스 및 팬과 같은 중요한 장비의 건강 관리

운송: 항공기 엔진 시험 및 철도 베어링 모니터링

회전 기계: 터보 압축기, 수압 터빈, AC 발전기 등

가스로 작동하는 발전소는 TQ 412 근접 센서와 함께 IQS 452 (모델 204-452-000-021) 를 사용하여 가스 터빈의 샤프트 진동과 축 이동을 실시간으로 모니터링합니다..

이 시스템은 8mV/μm의 고 민감도 전압 신호를 출력하고 3선 구성을 통해 DCS에 연결됩니다. 이 솔루션은 터빈 베어 조건의 지속적인 모니터링을 가능하게합니다.운영 및 유지보수 팀이 비정상적인 진동 추세를 조기에 감지하고 계획되지 않은 종료를 방지 할 수 있도록.

IQS 452 (204-452-000-021) 는 어떤 출력 유형을 지원합니까?

이 모델은 -1.6V에서 -17.6V의 출력 범위와 16V의 동적 범위의 전압 출력 (3 와이어 구성) 을 사용합니다.IQS 452 시리즈는 또한 현재 출력 (2 와이어) 구성을 지원, 주문 요구 사항에 따라 선택할 수 있습니다.

IQS 452와 어떤 센서를 사용할 수 있나요?

IQS 452는 주로 TQ 402 또는 TQ 412 비접촉 근접 센서와 함께 사용하도록 설계되었습니다. 또한 PA150 탐사 장착 어댑터와 함께 사용할 수 있습니다.

전체 시스템 길이는 어떻게 결정됩니까?

전체 시스템 길이 (TSL) 는 센서의 통합 케이블 길이와 연장 케이블 길이의 합이다. 204-452-000-021은 5m 전체 시스템 길이로 구성되어 있습니다.최소 TSL 요구 사항은 45m 연결에 4m, 10m 연결에 8.8m

보증 기간은 얼마인가요?

표준 산업 보증: 12 개월; 적절한 설치 및 과부하가 없으면 제품 사용 기간이 5-10 년입니다.
