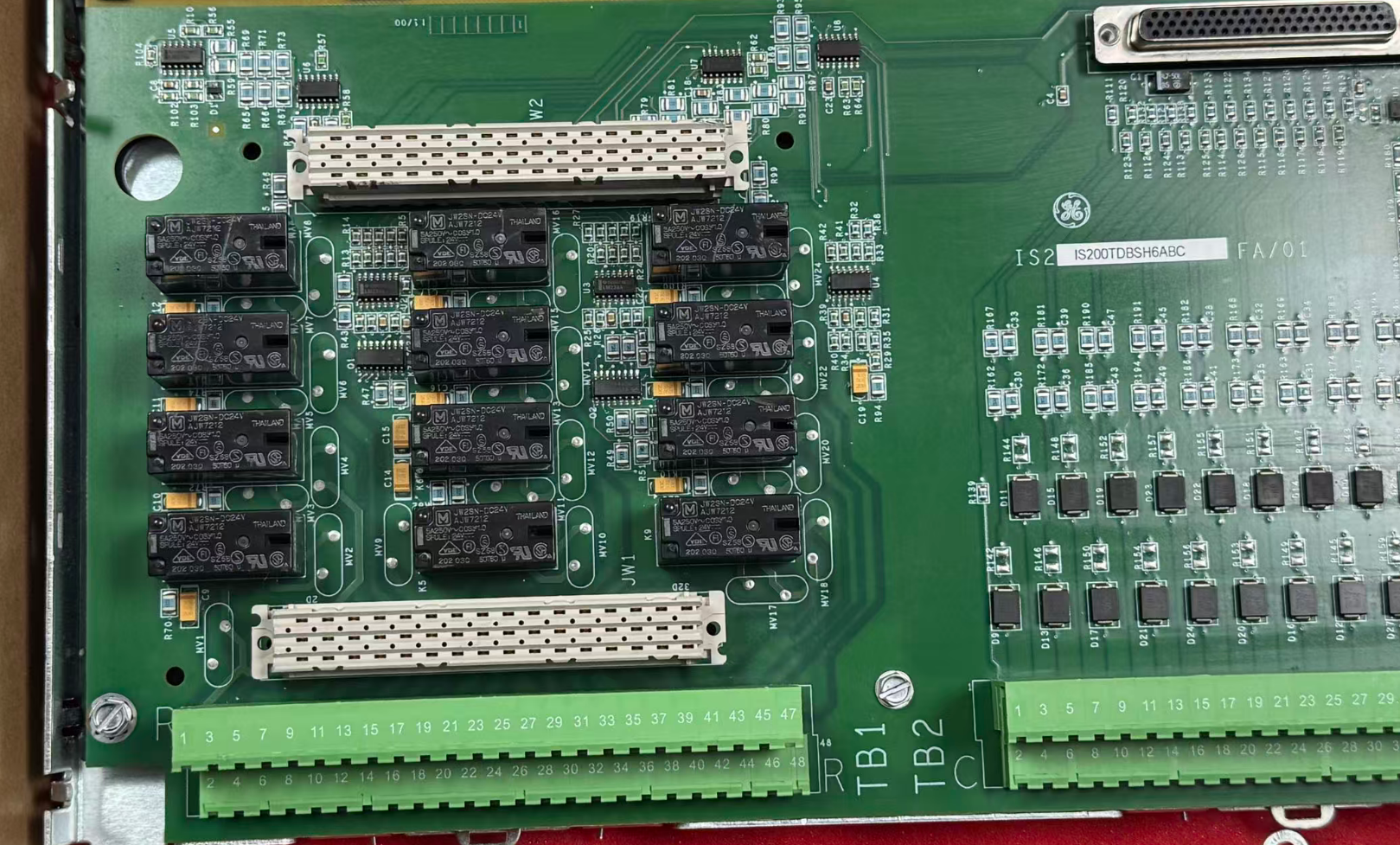

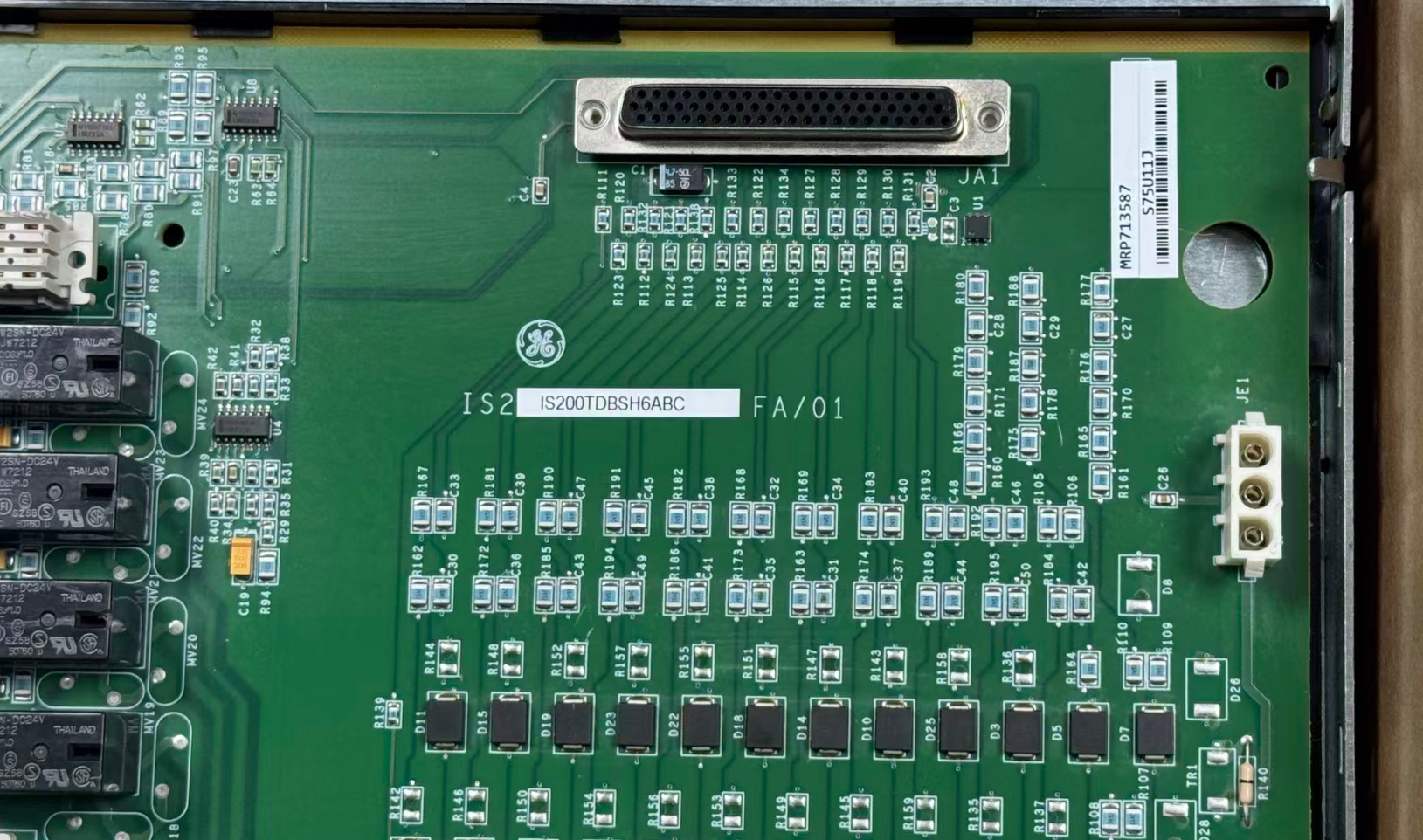

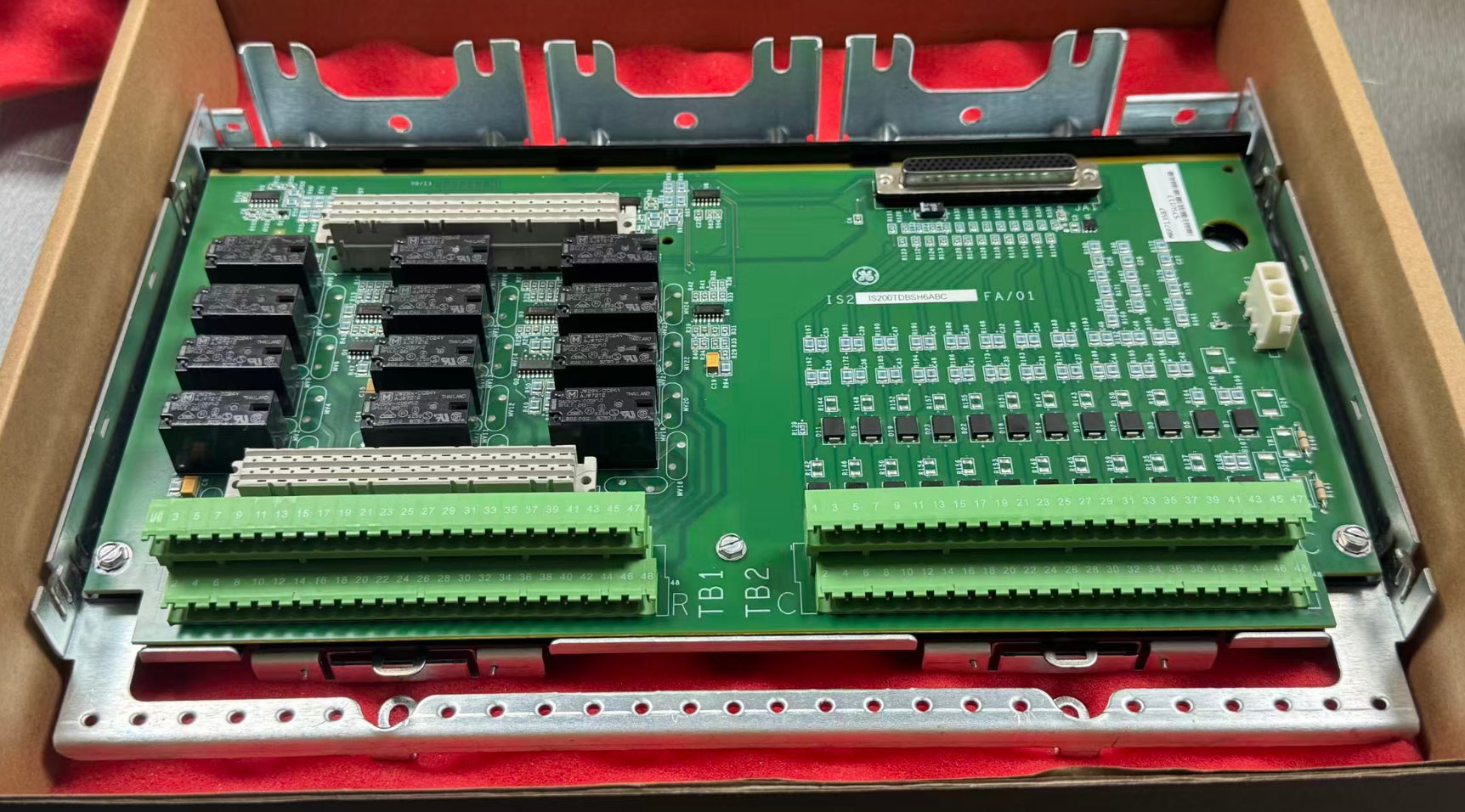

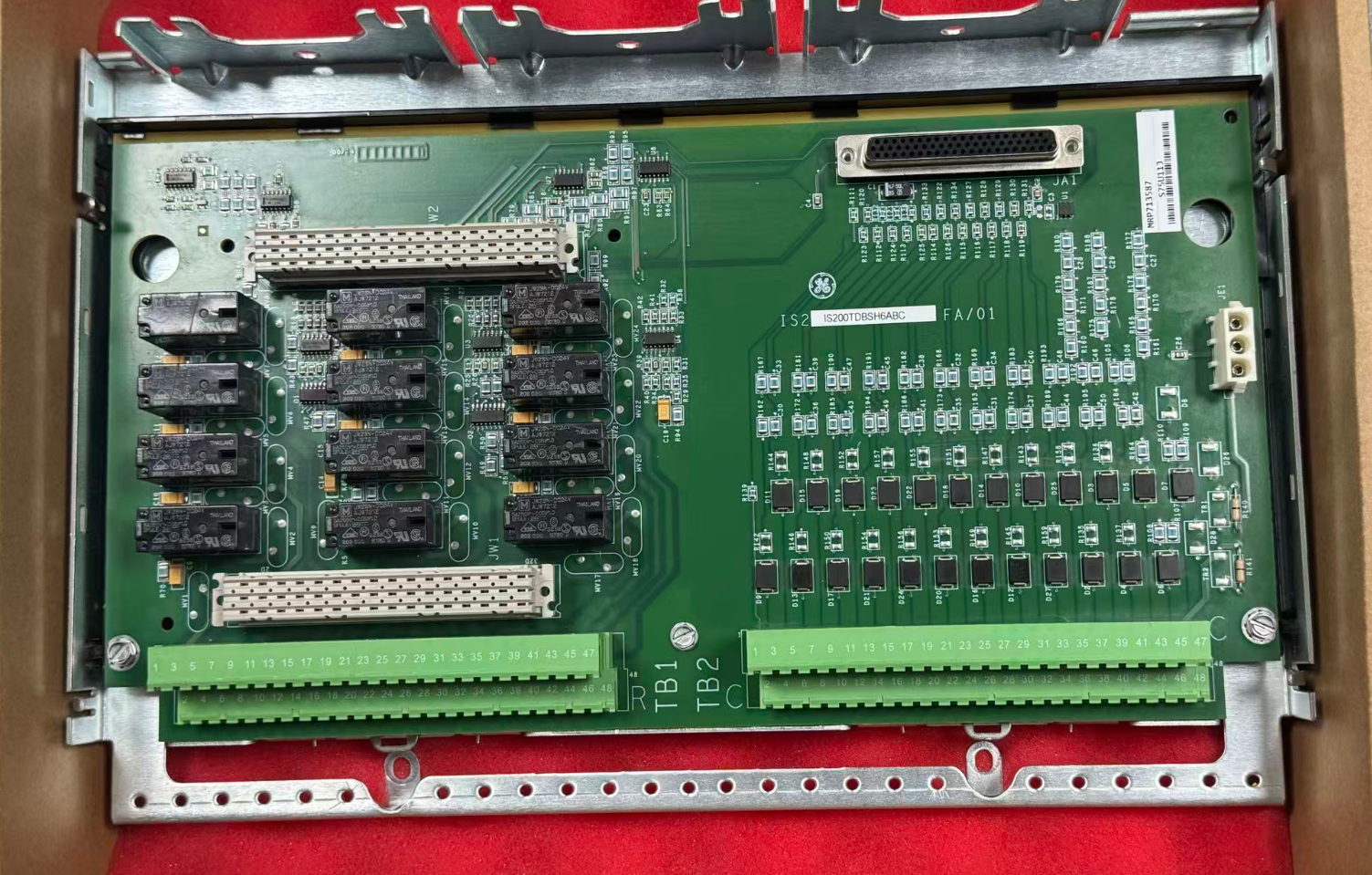

IS200TDBSH6A GE Mark VI 이산 I/O 단순 단자 보드

GE IS200TDBSH6A는 이산 심플렉스 터미널 보드입니다. 물리적 인터페이스 역할을 하며 다양한 현장 기반 개별 센서(예: 압력 스위치, 온도 스위치, 밸브 위치 신호)의 논리 신호를 제어 시스템에 연결합니다. 동시에 컨트롤러의 논리 명령을 온보드 릴레이를 통해 건식 접점 출력으로 변환하여 솔레노이드 밸브 및 접촉기와 같은 외부 액추에이터를 구동합니다.

이 모델은 TMR(Triple Modular Redundant) 버전인 TDBTH6A에 대한 단순 대응 제품이며, 안전에 중요하지 않은 BOP(Balance of Plant) 및 보조 회로용으로 설계되었습니다. 모델 접미사 "6A"는 매우 중요합니다. 이는 125V 과도 전압용으로 특별히 설계된 전압 분배기 및 금속 산화물 배리스터(MOV)를 특징으로 하는 125V DC 호환성을 의미하며, 이는 24V 버전(접미사 "H2A")과 구별됩니다.

• 입력 채널: 24개 채널, 그룹 절연(건식 접점 호환)
• 입력 습윤 전압: 100-145V DC(공칭 125V DC)
• 출력 채널: Form-C SPDT 릴레이 12개
• 접점 정격: 0.6A @ 125V DC / 3.15A @ 24V DC / 120V AC
• 논리 전원: +5 V DC(PDIO 팩에서)
• 필드 전원: 외부 125V DC(사용자 제공)
• 절연 전압: 1500Vrms(채널-백플레인)
• 작동 온도: -30°C ~ +65°C
• 상대 습도: 5-95% RH(비응축)
• 장착: DIN 레일 또는 평면 장착

GE-EX2000.pdf

• TMR 버전에 대한 단순한 대안으로 사용되는 이 모델은 중요하지 않은 루프에서 TMR 하드웨어가 필요하지 않으므로 TMR 버전에 비해 비용을 약 50% 절감하는 동시에 캐비닛 비용과 예비 부품 재고도 낮춥니다.
• 발전소에서 흔히 볼 수 있는 125V DC 현장 장치를 직접 지원하므로 외부 신호 변환기가 필요 없으며 시스템 아키텍처가 단순화됩니다.
• 이 설계는 높은 수준의 통합보다는 개별 구성 요소를 활용하여 향후 유지 관리 및 특정 구성 요소 교체를 위한 더 큰 유연성을 제공합니다.
• 넓은 산업 온도 범위에 맞게 설계되어 발전소의 혹독한 작동 환경을 견딜 수 있습니다. 배송 전 번인 테스트를 거쳐 높은 신뢰성과 내구성을 보장합니다.
• 온라인 핫스왑을 지원하고 온보드 EEPROM을 사용하여 채널 유형을 자동으로 식별하므로 단 3분 만에 모든 터미널 블록을 교체할 수 있습니다.

1. 화학적 부식이나 물리적 손상으로 인한 회로 기판 단락을 방지하기 위해 컨포멀 코팅의 무결성을 정기적으로 검사합니다.
2. 시스템에 내장된 하드웨어 필터링 및 노이즈 억제 진단 기능을 활용하여 입출력 신호 품질을 정기적으로 모니터링하고 잠재적인 전자기 간섭 원인을 식별합니다.
3. 유지보수를 위해 장비를 가동 중지하는 동안 DIN 레일 클립 또는 장착 나사의 조임 상태를 확인하고 보드 표면에 쌓인 먼지를 제거하여 최적의 방열 및 절연 성능을 보장합니다.

대규모 복합화력 발전소에서 엔지니어링 팀은 고주파 소음으로 인해 잘못된 종료 경보가 발생하는 것을 방지하기 위해 코어 I/O 단자를 IS200TDBTH6A 모델로 업그레이드했습니다.

장치의 우수한 하드웨어 필터링과 12V RMS AC 전압 억제 기능 덕분에 고주파수 노이즈가 효과적으로 격리되어 신호 전송 정확도가 100%로 향상되었습니다.

업그레이드 이후 공장은 잘못된 경보로 인한 예상치 못한 가동 중단의 위험을 제거했을 뿐만 아니라 안정적인 릴레이 출력을 통해 보조 장비에 대한 정밀한 제어를 달성하여 장치의 전반적인 작동 효율성과 안전성을 크게 향상시켰습니다.
