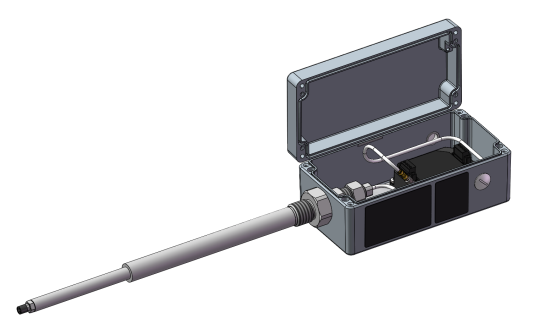

PA150 800-150-000-011

PA150 800-150-000-011쏘드 장착 어댑터로서 근접 측정 체인을 전체로 통합합니다.까다로운 산업환경에서 회전하는 기계 셰프트의 비접촉 측정을 위해 설계된 독립 시스템.

• 측정 원리: 에디 전류 (접촉 없이)
• 선형 측정 범위 (G3): 0.3 ~ 4.3 mm
• 감수성 (G3): 4mV/μm (전압) / 1.25 μA/μm (전류)
• 주파수 반응: DC ~ 20 kHz (-3 dB)
• 선형성: 성능 곡선 참조
• 전체 시스템 길이: 1m (TQ912 통합 케이블)
• 센서 온도 범위: -40°C ~ +180°C
• 신호 컨디셔너 온도 범위: -40°C ~ +85°C
• 보호등급: IP65
• 가구 재료: 알루미늄 합금 (죽금)
• 장착 막대 재료: 스테인레스 스틸 1.4301
• 어댑터 재료: 스테인리스 스틸 1.4305
• 폭발성 인증: Ex e (증강 안전성)
• EMC 준수: EN 61000-6-2 / EN 61000-6-4
• 전기 안전: EN/IEC 61010-1

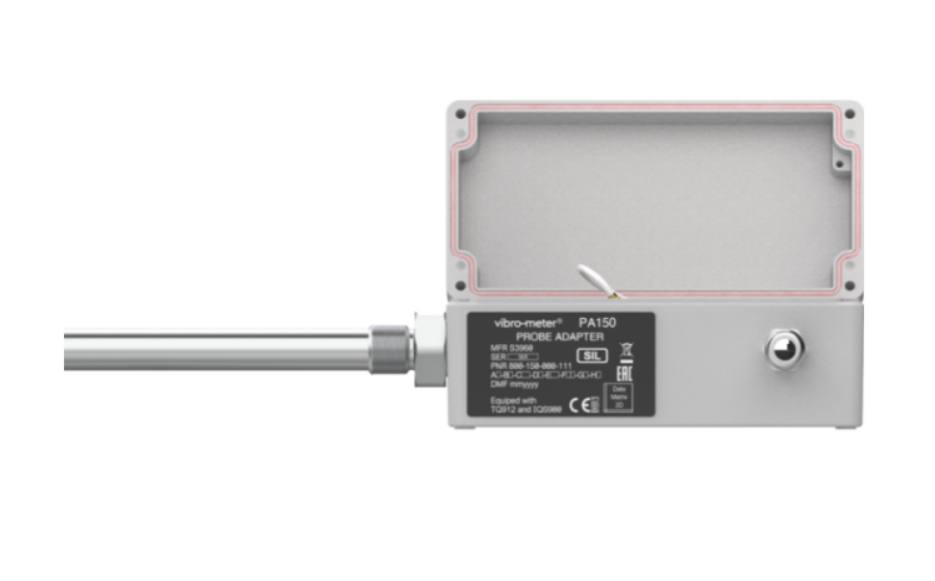

PA150는 센서, 신호 컨디셔너 및 장착 구조를 하나의 단위로 결합하여 설치 및 시동을 크게 단순화합니다.주요 특징은 4mm 선형 측정 범위 (G3 감도): 4mV/μm), 넓은 주파수 반응 (DC ~ 20kHz), SIL 2 기능 안전 인증 및 API 670 준수.

분리 할 수 있는 가구 디자인은 기계가 작동하는 동안 간격 조절을 허용합니다.스테인리스 스틸 장착 막대 (50 mm에서 800 mm까지의 길이로 제공됩니다) 및 ± 10 mm 위치 조정 기능은 예외적인 설치 유연성을 제공합니다..

PA150는 스팀 터빈, 가스 터빈, 압축기,전력 생산 및 석유화학 등 부문에서의 펌프 세트IP65 침입 보호 등급과 넓은 작동 온도 범위는 가혹한 산업 환경에서 장기적이고 신뢰할 수있는 작동을 보장합니다.

석유화학 기업에서는 추진력 베어링 손상을 방지하기 위해 원심 압축기의 로터 축 이동을 모니터링해야합니다.PA150의 4mm 선형 측정 범위 (G3 옵션) 는 축적 이동의 전체 범위를 커버.

스테인레스 스틸 장착 막대 (C144, 144mm) 및 어댑터 집합 (E105, 105mm) 은 장착 깊이를 유연하게 조정합니다.6V) 를 VM600 모니터링 시스템에 입력하여 실시간 위치 모니터링 및 경보를 가능하게합니다..

스테인리스 스틸 탐사 스탠의 장착 위치는 ± 10mm 범위 내에서 조절되며 어댑터는 다양한 장착 표면에 맞는 다양한 스레드 및 길이 옵션을 제공합니다.

• 외부 설치:TQ912 센서의 역설착을 지원하여 기계를 해체하지 않고 설치할 수 있습니다.
• 간격 조정:분리 할 수 있는 하우징 디자인은 기계가 작동하는 동안에도 탐사기와 목표물 사이의 간격을 쉽게 조정 할 수 있습니다.
• 유연한 장착:스테인리스 스틸 탐사 스탠의 장착 위치는 ± 10 mm 범위 내에서 조절되며 어댑터는 다양한 장착 표면에 맞는 다양한 스레드 및 길이 옵션을 제공합니다.

PA150의 측정 원리는 무엇입니까?
PA150는 접촉 없는 측정에 에디 전류 원리를 사용합니다.

위험 지역에서는 사용할 수 있나요?
예. PA150는 폭발성 환경 (모델 코드 A5) 에 적합 한 폭발성 (Ex) 인 인증 버전으로 제공됩니다.전체 측정 사슬의 모든 구성 요소 (센서, 케이블 및 신호 컨디셔너) 는 해당 EX 인증을 가지고 있어야합니다.

전체 시스템 길이는 얼마일까요?
PA150의 경우 전체 시스템 길이 (TSL) 는 TQ912 센서에 연결된 1m 통합 케이블의 길이에 해당합니다.

보증 기간은 얼마인가요?
표준 산업 보증: 12 개월; 적절한 설치 및 과부하가 없으면 제품 사용 기간이 5-10 년입니다.
