IS200TVIBH2B GE 마크 VI
| 원래 장소 | 미국 |
|---|---|
| 브랜드 이름 | GE |
| 인증 | Certificate of Origin |
| 모델 번호 | IS200TVIBH2B |
| 문서 | GE Mark VI.pdf |
| 최소 주문 수량 | 1개 |
| 가격 | $1900 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 5~7일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | GE | 모듈 번호 | IS200TVIBH2B |
|---|---|---|---|
| 목록 | 마크 VI | 판매가 | $ 1900 |
| 상태 | 재고 있음 | 기원 | 미국 |
| 리드타임 | 3-5 영업일 | 보증 | 1년 |
| 무게 | 1KG |
제품 설명

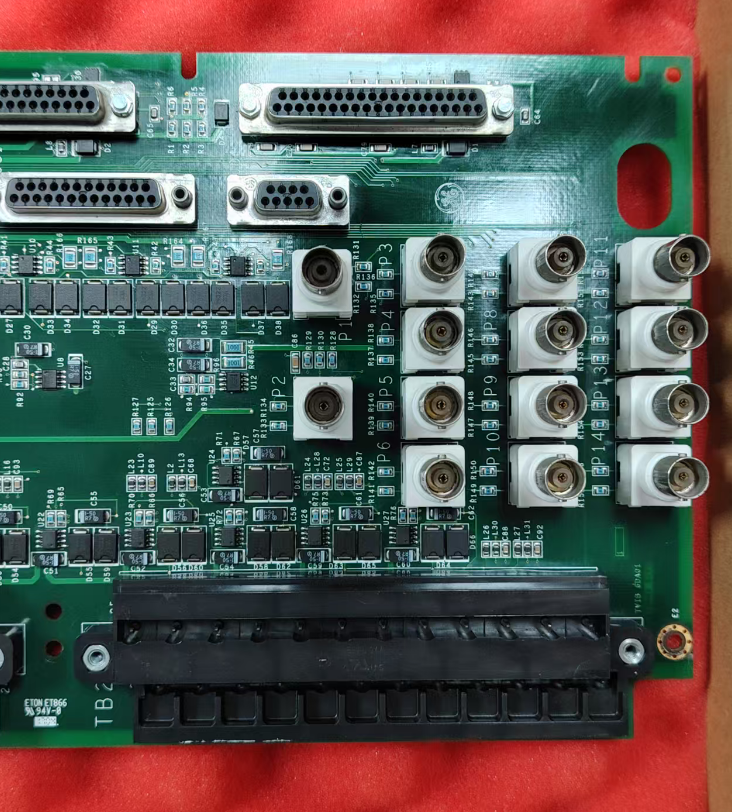

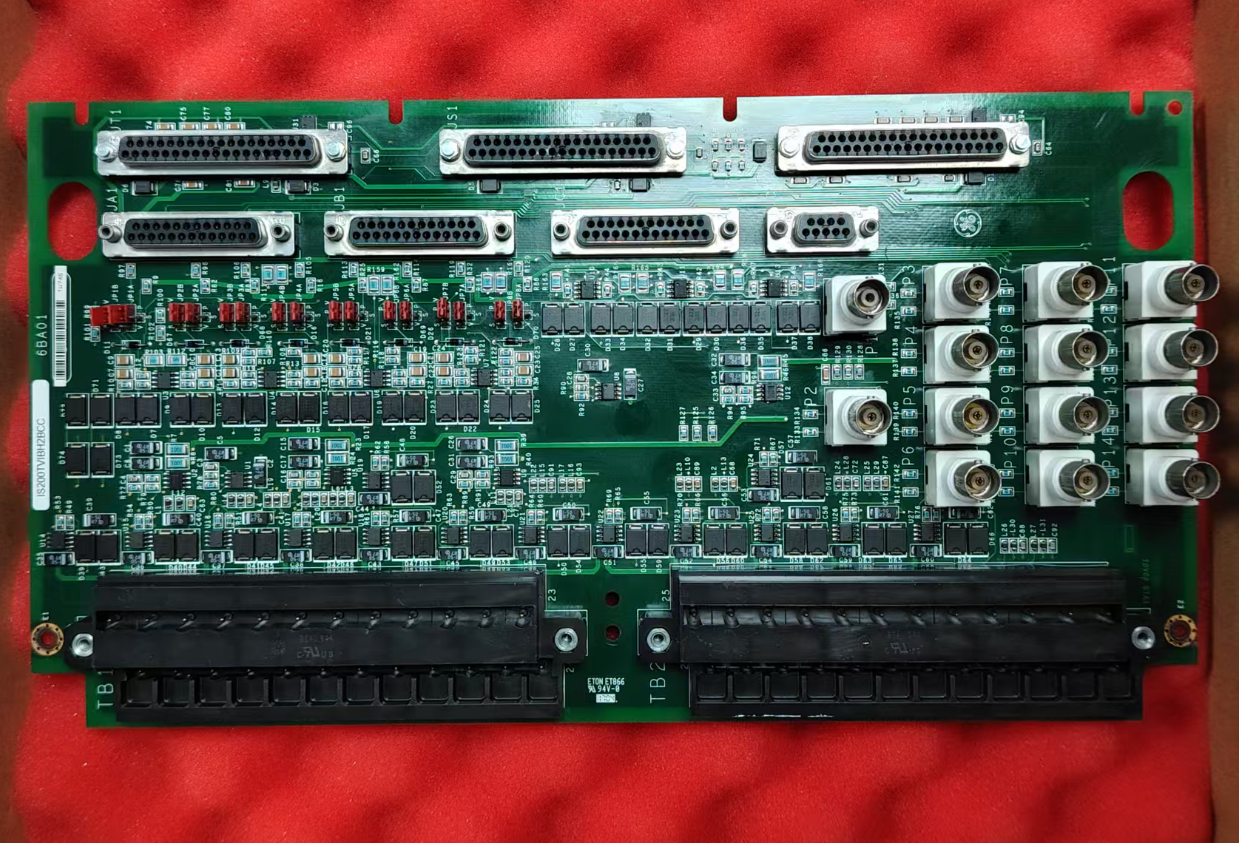

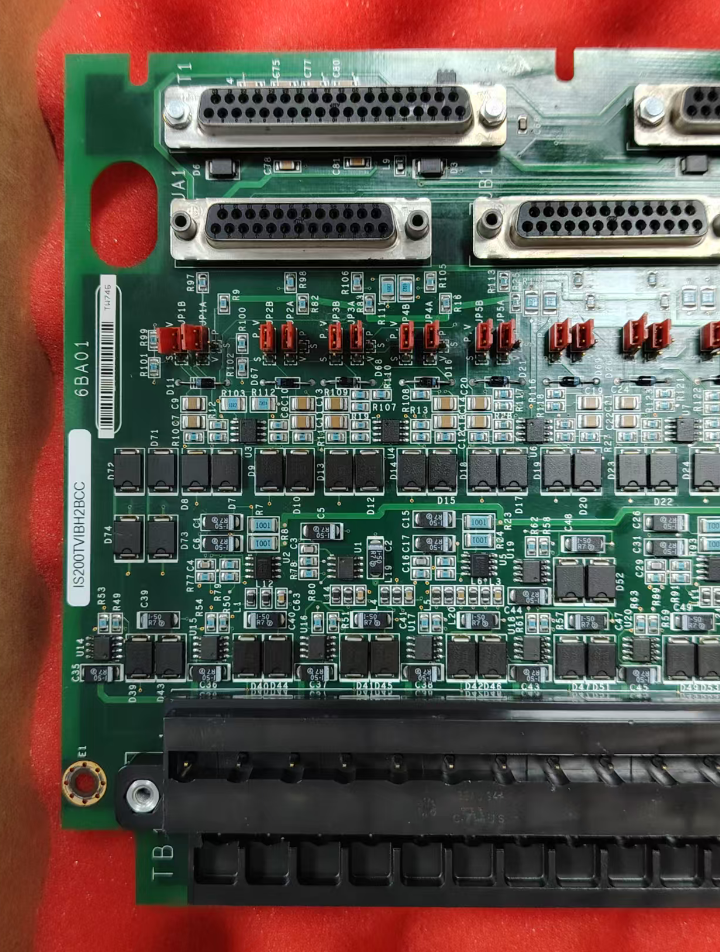

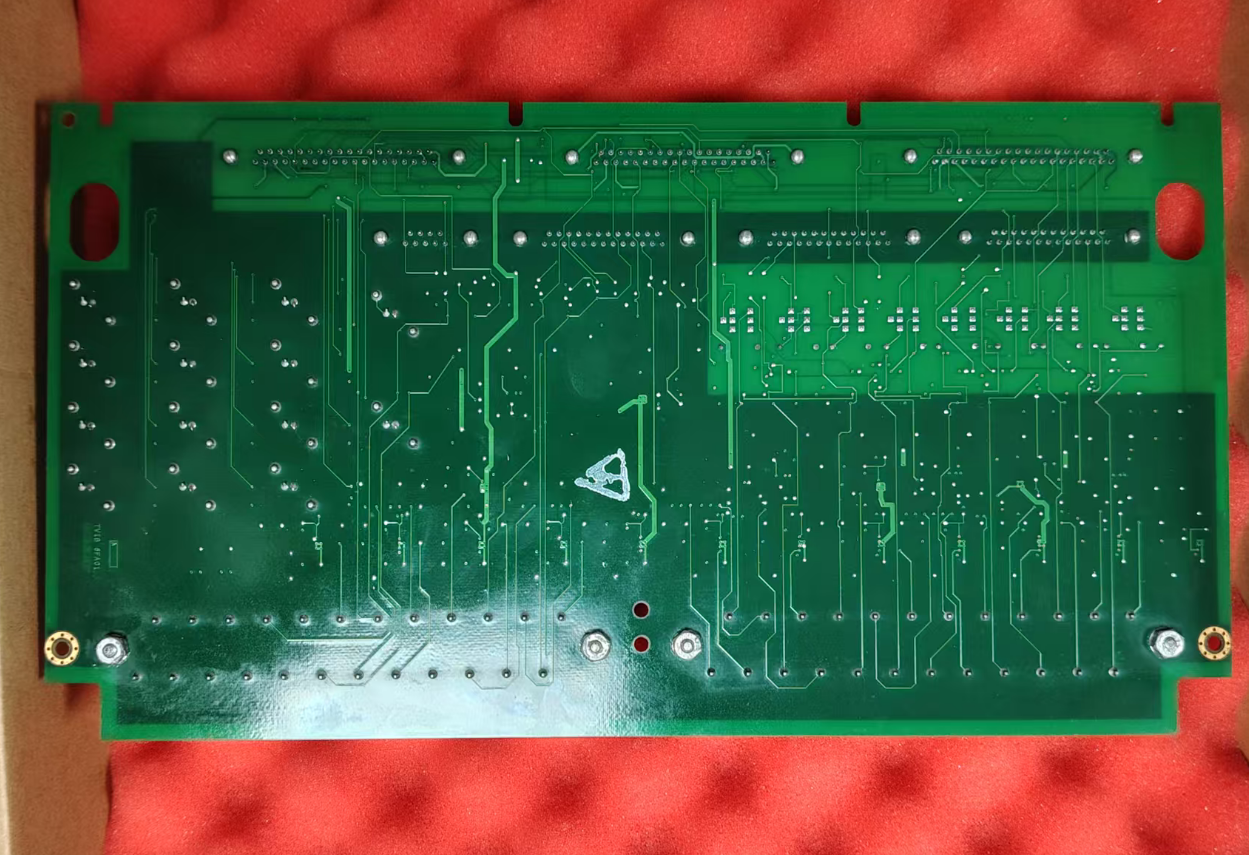

IS200TVIBH2B GE Mark VI 진동 터미널 보드
IS200TVIBH2B는 General Electric(GE)에서 설계, 제작한 진동 신호 단자대입니다. 이는 GE Mark VI/Mark VIe 시리즈 터빈 제어 시스템의 핵심 구성 요소입니다. 진동 모니터링 시스템의 하드웨어 인터페이스 역할을 하며 센서를 메인 제어 모듈에 연결하여 증기 터빈 발전기 장치의 진동 상태를 정밀하게 모니터링하고 보호할 수 있습니다.
Mark VI 진동 분석 시스템에서 IS200TVIBH2B는 일반적으로 IS200VVIB 보드와 함께 작동합니다. VVIB 보드와 함께 사용할 경우 이 카드는 동일한 시리즈의 VVIB 보드를 최대 3개까지 연결할 수 있습니다. TMR(Triple Module Redundancy) 시스템 구성에서는 단일 TVIB 보드를 3개의 VVIB 보드에 연결할 수 있습니다.
IS200TVIBH2B의 핵심 기능은 회전 기계 계측, 신호 조절 처리, 데이터 처리 및 다른 모듈과의 통신을 위한 직접적인 물리적 및 전기적 터미널 매핑을 제공하는 것입니다. 이는 여러 진동 프로브 및 가속도계의 기본 종단점 역할을 하며 아날로그 신호를 GE Mark VIe 또는 호환 모니터링 시스템으로 라우팅합니다.
주요 특징
- 제품 유형: 진동 터미널 보드
- 시리즈: 마크 VI
- 입력 전압: 24V DC
- 작동 온도: -40°C ~ +70°C
- 보관 온도: -40°C ~ +85°C
- 진동 I/O 포트: 8
- 총 I/O 채널: 16
- 입력 유형: 아날로그
- 입력 범위: 0~10V
- 정확도: 0.1%
- 해상도: 12비트
- 샘플링 속도: 100kHz
- 통신 인터페이스: RS485
제품 사양
| 브랜드 이름 | 제너럴일렉트릭 |
|---|---|
| 모델 | IS200TVIBH2B |
| 목록 | 마크 6세 |
| 총중량 | 2.2파운드/35.2온스/1kg |
| 포장 크기 | 16cm x 16cm x 12cm |
| 원산지 | 미국 |
| HS코드 | 8537101190 |
| 리드타임 | 재고 있음 |
| 선적항 | 아모이 |
| 지불 | 티/티 |
| 판매가 | $1900 |
| 보증 | 12개월 |
| 처리 시간 | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, 페덱스, EMS |
사례 연구
단일 추출 산업용 증기 터빈과 관련된 응용 분야에서 IS200TVIBH2B 터미널 보드는 터빈의 전면 및 후면 베어링 하우징에 설치된 X/Y축 진동 프로브를 연결하는 데 사용됩니다. 로터의 진동 신호를 실시간으로 수집하고 해당 데이터를 Mark VI 제어 시스템으로 전송합니다.
진동 진폭이 미리 설정된 경보 임계값을 초과하면 시스템이 운영자에게 경고합니다. 진동이 더욱 악화되어 트립 임계값에 도달하면 보호 논리가 작동되고 전자 트립 장치(ETD)를 통해 터빈이 즉시 정지되어 회전자와 고정자 구성 요소 사이의 마찰을 방지하고 치명적인 고장을 방지합니다.
설치시 주의사항
| 안전한 설치 | 터미널 보드가 캐비닛 내부에 단단히 고정되어 있는지 확인하십시오. 모든 장착 나사는 진동으로 인한 풀림을 방지하기 위해 지정된 토크로 조여야 합니다. |
|---|---|
| 케이블 선택 | 진동 신호에는 차폐 연선 케이블을 사용해야 합니다. |
| 케이블 절연 | 유도 결합을 방지하려면 고전압 현장 배선과 저전압 진동 신호 케이블 사이를 적절하게 절연 상태로 유지하십시오. |
| 접지사양 | 총 루프 임피던스가 모니터링 모듈에 대해 지정된 임계값을 초과하지 않도록 케이블 차폐를 터미널 보드의 지정된 접지 지점에서 종료해야 합니다. 실드는 접지 루프를 방지하기 위해 신호 소스 끝에서만 접지하거나 시스템 설계 문서에서 요구하는 대로 접지해야 합니다. |
| 환기 및 열 방출 | 모듈 주위에 최소 30mm의 환기 간격을 유지하십시오. |
| 설치 후 테스트 | 설치 후 지점 간 전기 연속성 테스트를 수행하여 신호선과 캐비닛 섀시 사이에 단락이 없는지 확인하십시오. |
| 현장 배선 라벨링 | 모든 현장 배선에는 나사 단자에 연결하기 전에 회로도에 따라 라벨을 붙여야 합니다. |
유지 관리 방법
| 온라인 테스트 | Mark VI 시스템은 진동 모니터링 루프를 포함한 보호 시스템의 온라인 기능 테스트를 지원하므로 장치가 작동하는 동안 경보 및 트립 논리의 무결성을 확인할 수 있습니다. |
|---|---|
| 상태 모니터링 | HMI(Human-Machine Interface) 운전자 스테이션을 통해 운전자는 진동 수준, 1X 진동 진폭, 위상 각도 등의 실시간 정보를 확인하고 추세 분석을 수행하며 예측 유지 관리를 구현할 수 있습니다. |
| 고장 진단 | 시스템이 센서 단선, 정전 또는 범위 이탈 신호와 같은 이상 현상을 감지하면 HMI에 특정 경보 메시지가 생성되어 유지 관리 담당자가 문제를 신속하게 찾아낼 수 있도록 돕습니다. |
자주 묻는 질문
IS200TVIBH2B에는 교정이 필요합니까?
이 카드에는 전위차계가 없으며 보정이 필요하지 않습니다.
이 카드에는 전위차계가 없으며 보정이 필요하지 않습니다.
IS200TVIBH2B는 Mark VIe 시리즈의 모든 카드와 호환됩니까?
VVIB 카드를 제외하고 이 카드는 Mark VIe 시리즈의 다른 카드와 호환되지 않습니다.
VVIB 카드를 제외하고 이 카드는 Mark VIe 시리즈의 다른 카드와 호환되지 않습니다.
IS200TVIBH2B는 어떤 샤프트 속도를 지원합니까?
3000~3600rpm 범위의 샤프트 속도를 지원합니다. 샤프트 속도가 높을수록 더 높은 샘플링 속도가 필요합니다.
3000~3600rpm 범위의 샤프트 속도를 지원합니다. 샤프트 속도가 높을수록 더 높은 샘플링 속도가 필요합니다.
