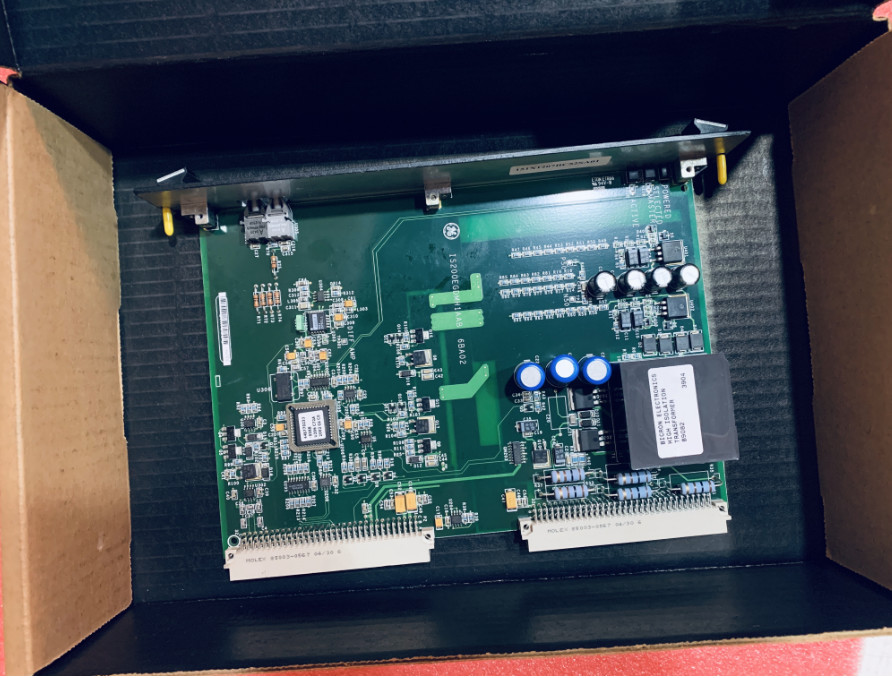

제품:IS200EGDMH1AFG 흥분기 지상 탐지 모듈

설명

IS200EGDMH1AFG는 GE의 흥분 제어 시스템에서 사용되는 EX2100 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 흥분지 탐지 모듈이다.IS200EGDMH1 지상 탐지 모듈은 EX2100 흥분 제어에 사용됩니다.그것은 엑시터 파워 백플레인 랙 (EPBP) 에 장착 된 이중 슬롯, 이중 높이 (6U) 폼 팩터 보드입니다.현장 지표 탐지기는 지표로 발전기 현장 회로의 모든 지점 사이의 현장 누출 연령 저항을 감지, 또는 AC 또는 DC 쪽에서. 단순 시스템에는 하나의 EGDM가 있고,冗余 시스템은 세 가지가 있습니다. EGDM의 위치는 그림 1에 표시됩니다.지각 저항을 통해 전압을 감지하고 9 개의 선도 케이블을 통해 EGDM에 신호를 전송합니다.EXAM 모듈은 보조 패널에 위치한 고전압 모듈에 장착됩니다.

리던트 컨트롤에서 세 개의 EGDM 보드의 집합은 컨트롤러 (C), 마스터 1 (M1) 및 마스터 2 (M2) 로 구성됩니다.각 EGDM의 구성은 P2 커넥터에 프로그램 핀의 세트로 제어됩니다.어떤 마스터가 감소 모듈의 센서 저항에 드라이브 신호를 제공하는지에 대한 정보는 DSPX에서 컨트롤러 래크에 있는 EISB를 통해 EGDM C로 전송됩니다.이 정보를 광섬유 연결을 통해 수신하면, C는 M2가 드라이버라면 Attenuator 모듈의 릴레에 전원을 공급하거나 M1이 선택한 마스터라면 전원을 공급하지 않습니다.M1과 M2에 선택된 마스터를 표시하는 차차 신호가 전송됩니다.이 신호는 활성 마스터에 신호 생성기를 활성화하고 각 모듈 (M1, M2, C) 에 대한 테스트 명령 소스를 선택합니다.이제 활성 마스터는 DSPX를 통해 광섬유 링크를 통해 오시레이터 신호를 수신하고 EISB를 통해 양 또는 음 50 볼트 신호로 변환합니다.이 사각형 파동 전압은 케이블로 EXAM 모듈로 전송되고 센스 저항의 한쪽 끝에 적용됩니다.

신호 컨디셔너는 EXAM 모듈의 센스 저항에서 약화 된 (10: 1) 차등 신호를 수신합니다.신호 컨디셔너는 높은 공통 모드 거부 비율을 가진 간단한 유닛 가이드 디퍼셜 증폭기이며 A-to-D 변환기 (전압 제어 오시레이터 VCO) 가 뒤따릅니다.VCO는 광섬유 송신기를 공급합니다.신호 컨디셔너 회로는 센스 저항의 높은 일반 모드 전압으로 인해 인력과 장비의 안전을 유지하기 위해 격리 된 전원 공급 장치에 의해 공급됩니다신호 컨디셔너는 제어 섹션에서 명령으로 약화된 센스 저항의 브리지 측면을 펀딩함으로써 전력 증폭기 출력 수준을 측정할 수 있습니다.

특징:

• 컨트롤러의 C 섹션은 마스터 모듈이 무엇인지 결정하기 위해 다양한 소스에서 모든 프로그래밍 및 제어 신호를 수신합니다.또한 DSPX에서 오시레이터 신호를 수신하여 오시레이터 신호의 각 전환에서 테스트 명령을 생성 할 수 있습니다..

• 테스트 명령어는 오시레이터 신호의 모든 전환에 재발동 할 수있는 250 ms 길이의 신호입니다 (신호의 기간이 250 ms 미만일지라도).

• 이 테스트 명령어는 각 모듈 (M1, M2, C) 의 제어 섹션에 전송되어 테스트 명령어의 각 긍정적 전환에서 250 ms 길이의 테스트 신호를 생성합니다.이 신호는 다시 작동할 수 없으며 따라서 다른 테스트 신호가 생성되기 전에 전환이 250 ms 이상 떨어져 있어야 합니다..

• 전원 공급 섹션은 적절한 EPSM에서 EPBP (백 플레인) 를 통해 24 V dc를 수신합니다. DC로 DC 변환기를 사용하여,그것은 신호 발생 부문의 전력 증폭기 위해 ± 65 V dc (불 격리) 로 변환, +5 V dc (단독) 및 ±15 V dc (단독) 신호 조건화.

• 전력 증폭기 출력은 1.0 오hm 이하의 출력 임피던스 전압 소스입니다. 출력 전압은 약 80 mA로 제한된 전류와 ± 50 볼트 제곱파입니다.그리고 5초의 정상적인 작동 기간으로테스트 동작 중, 기간은 400 ms로 줄입니다.
•
•
