IS200EACFG3BAA 흥분기 AC 피드백 카드

원래 장소 미국
브랜드 이름 GE
인증 COC
모델 번호 IS200EACFG3BAA
최소 주문 수량 1개
배달 시간 2주 동안요
지불 조건 T/T, 웨스턴 유니온
공급 능력 연간 9999+PCS+

무료 샘플과 쿠폰을 받으려면 연락하세요.

WhatsApp:0086 18588475571

웨이 채팅: 0086 18588475571

스카이프: sales10@aixton.com

걱정이 있으시면 24시간 온라인 서비스를 제공합니다.

x
제품 상세 정보
브랜드 GE 모델 IS200EACFG3BAA
조건 재고 중 원본 미국
강조하다

IS200EACFG3BAA AC 피드백 카드

,

Exciter AC Feedback Card

메시지를 남겨주세요
제품 설명

제품:IS200EACFG3BAA 흥분기 AC 피드백 카드

설명

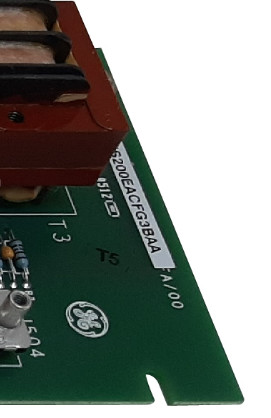

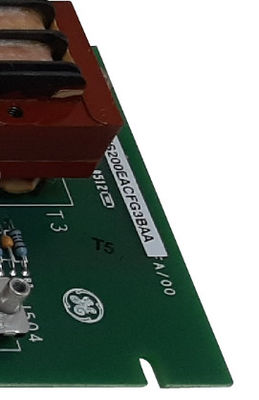

IS200EACFG3BAA는 GE가 개발한 엑시터 AC 피드백 카드입니다.그것은 EX2100 제어 시스템의 일부입니다. 흥분자 AC 피드백 보드는 흥분자 영구 자석 발전기 (PMG) AC 공급 전압과 전류를 측정하는 데 책임이 있습니다.EACF (exciter AC 피드백) 보드는 흥분 보조 캐비닛 내에 위치하고 있습니다.

흥분 전압 측정

  • G1 버전: 이 버전은 최대 480 V rms의 명목 범위 내에서 50 또는 60 Hz에서 +20%의 허용량으로 단일 3 단계 입력 전압을 지원합니다.
  • G2 버전: G2 버전은 50 또는 60 Hz에서 20%의 허용량으로 1000 V rms까지의 명목 범위 내에서 단일 3 단계 입력 전압을 처리하도록 설계되었습니다.
  • 보드의 두 버전 모두 2차 출력에서 1.6 V rms의 명소 출력 전압을 공급하는 잠재적 트랜스포머가 장착되어 있습니다.공기 코어 전류 트랜스포머가 사용됩니다., 50 또는 60 Hz에서 0에서 0.8 V rms까지의 2차 출력 전압을 제공합니다.

설치

  • 준비: 보조 캐비닛 문을 열고 진행하기 전에 전원이 꺼졌는지 확인하기 위해 모든 전기 회로를 테스트하십시오.
  • 케이블을 분리: 다음 단계에 따라 준수 보장, 보드에서 모든 케이블을 조심스럽게 분리
    • 모든 케이블이 나중에 재연결을 간소화하기 위해 보드 상에 표시된 올바른 커넥터 이름으로 표시되었는지 확인하십시오.
    • 전압 입력을 위해, 회로 연결 장치 TB1, TB2, TB3에서 전선을 분리합니다.
    • 코일 입력을 위해, TB4에서 배선을 분리하십시오.
  • 장착 하드웨어 취급: 장착 하드웨어를 장비에 떨어뜨리는 것을 피하기 위해 주의를 기울여야 합니다. 이는 재충전 시 장비 손상을 입거나 인명 피해를 초래할 수 있기 때문입니다.
  • 보드 제거: 보드를 장착 장치에 고정시키는 세 개의 나사를 제거하고 보드를 조심스럽게 위치에서 분리하십시오.
  • 새 보드를 설치: 새 보드를 제거 된 것과 같은 위치에 배치하고 이전 단계에서 제거 된 세 개의 나사를 사용하여 견고하게 스탠드오프에 설치하십시오.
  • 케이블 및 와이어 재연결: 모든 케이블 및 와이어를 새 보드에 재연결하여 표시된 바와 같이 올바르게 앉고 연결되었는지 확인하십시오.이 단계는 적절한 기능과 연결을 유지하는 데 도움이됩니다.
  • 완료: 모든 연결이 확인되고 안전 한 후에는 보조 캐비닛 문을 닫아 교체 과정을 완료 합니다. 이것은 시스템의 무결성과 안전을 보장 합니다.
