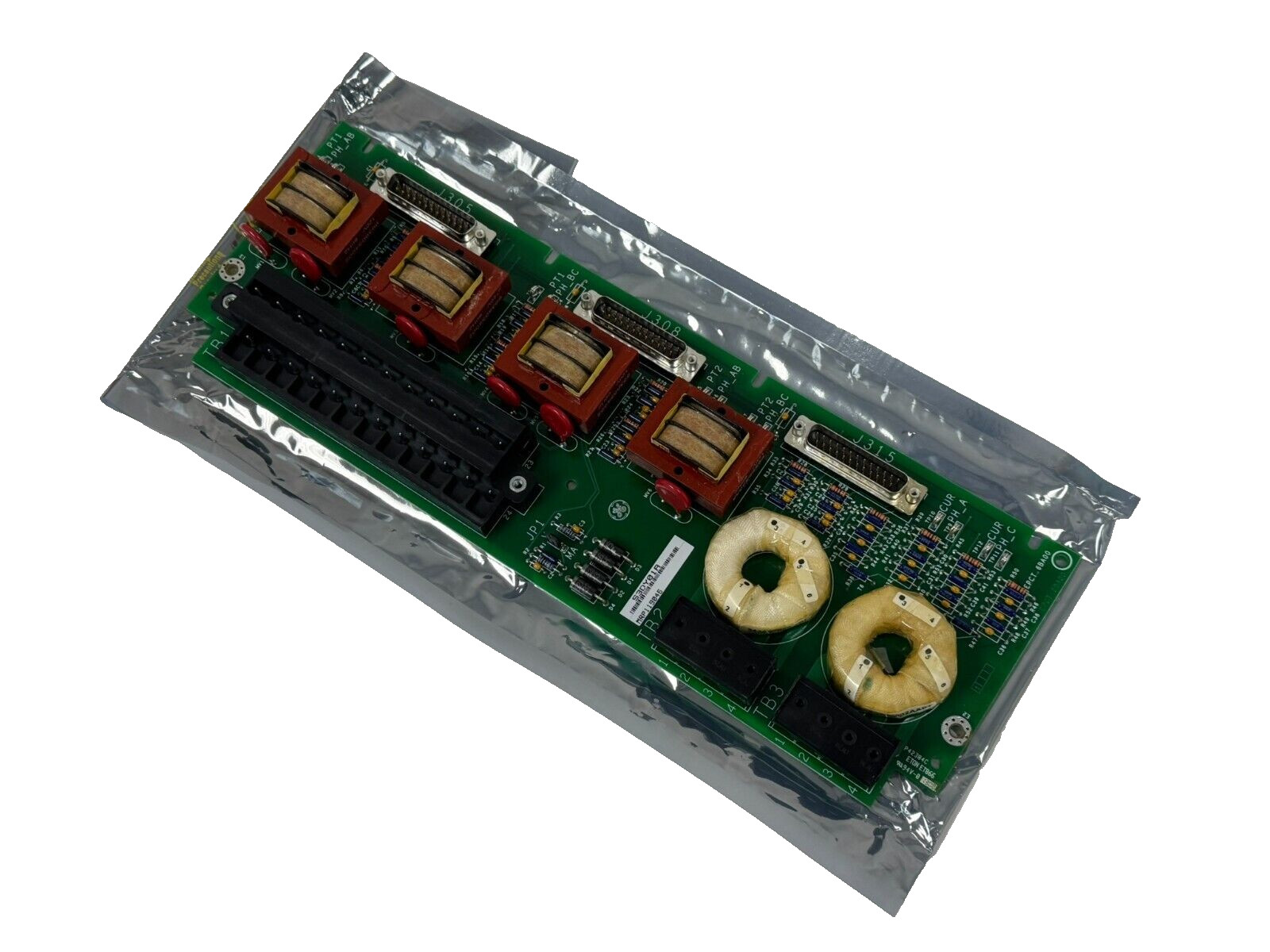

IS200EPCTG1AAA 엑시터 PT/CT 터미널 보드

설명

IS200EPCTG1AAA는 GE가 개발한 Exciter PT/CT (EPCT) 터미널 보드입니다.그것은 EX2100 흥분 시스템의 일부입니다.흥분자 PT/CT (EPCT) 터미널 보드는 격리 트랜스포머를 통해 발전기 전압과 전류의 중요한 측정을 처리하도록 특별히 설계된 필수 부품으로 사용됩니다.이 보드는 2개의 3단계 발전기 잠재 트랜스포머 (PT) 전압 입기와 2개의 발전기 전류 트랜스포머 (CT) 입력을 통합하여 1A 또는 5A의 전류 옵션을 제공합니다.격리 트랜스포머에서 모든 출력 신호는 효율적으로 EMIO 보드에 케이블또한, EPCT는 전압 또는 전류 입력을 수용 할 수있는 단일 아날로그 입력을 수용합니다.최대 신뢰성을 요구하는 응용 프로그램, 시스템은 최대 3개의 EPCT 보드를 통합할 수 있으며, 방용성과 시스템 안정성을 보장합니다.

• 보드의 기능은 고객의 잠재적 인 트랜스포머에서 발전기 전압을 수신하고 스위치를 통해 TB1로 이러한 입력을 지시하는 것을 포함합니다.이 설정은 12 AWG 와이어를 사용하여 1000 피트까지 케이블 길이를 허용일반적으로 115 V rms 및 50/60 Hz 주파수에서 작동하는 PT 입력은 잠재적 인 전기 이상으로부터 보호를 보장하기 위해 융합됩니다.
• 보드의 내부에는 두 개의 격리 트랜스포머가 효과적으로 3 개의 유선 개방형 델타 전압 측정을 실행하여 115 V rms 입력에서 1.533 V rms 출력을 생성합니다. CT 입력에 관해서는CT의 두 개의 발전기 전류 입력이 연결되지 않는 단말 블록에 연결되어 있습니다., TB2 및 TB3. 각 전류 변압기는 0-1 A rms 와일딩과 0-5 A rms 와일딩을 갖추고 있으며, EPCT에 단 하나만 연결됩니다. 변압기에서 보드까지의 케이블 길이는 1000 피트까지 확장 될 수 있습니다.신뢰성 있는 전송을 위해 #10 AWG까지의 와이어 지표를 수용하는.
• 4개의 전압 테스트 포인트 (TP9-12) 를 포함하고 있으며, 전원 생성자 전류 격리 트랜스포머의 2차 측면의 각 다리에 전략적으로 배치되어 있습니다.이 테스트 포인트가 측정 장치를 통해 땅으로 고정되어서는 안된다는 것을 유의해야합니다..
• 이 설계 결정은 정확한 측정을 보장하고 측정 정확성을 손상시킬 수있는 잠재적 간섭을 방지하는 데 필수적입니다.
• 보드 레이아웃에 묘사 된 바와 같이 보드의 레이아웃은 구성 요소의 배열을 보여줍니다. T1에서 T6은 전압 및 전류 격리 트랜스포머를 나타냅니다.각각의 측정에 필수적인터미널 블록 TB1, 두 개의 나사기로 고정되어 필요하다면 제거 할 수 있도록 설계되었습니다. 그러나 터미널 블록 TB2 및 TB3는 의도적으로 고정되어 있습니다.잠재적인 CT 오픈 서킷 상황에 대한 보호 조치로.
• 단순 제어 설정에서 전압 신호는 J305 커넥터를 통해 M1 컨트롤러에 위치한 EMIO 보드에 전달됩니다. 반대로,冗余 제어 구성에서,이 신호들은 분산되어 있습니다., 커넥터 J305, J308 및 J315에 연결을 허용합니다. 그 후, 그들은 리던스 및 시스템 탄력성을 보장하는 M1, M2 및 C 컨트롤러로 전송됩니다.
• 격리 트랜스포머의 2차 측면의 각 다리에 전략적으로 위치한 8개의 전압 테스트 포인트 (TP1-8) 를 통해 측정을 촉진합니다.이 테스트 포인트는 진단 및 테스트 목적으로 편리한 접근을 제공합니다..
• 시스템은 J305, J308, J315라는 25 핀의 3 개의 D 부속 커넥터를 포함합니다. 이 커넥터는 EBKP 뒷면으로 케이블 연결을 위해 지정되었습니다.EMIO 보드와 원활한 연결을 가능하게 하는, 따라서 시스템 구성 내에서 통신 및 데이터 전송을 촉진합니다.
