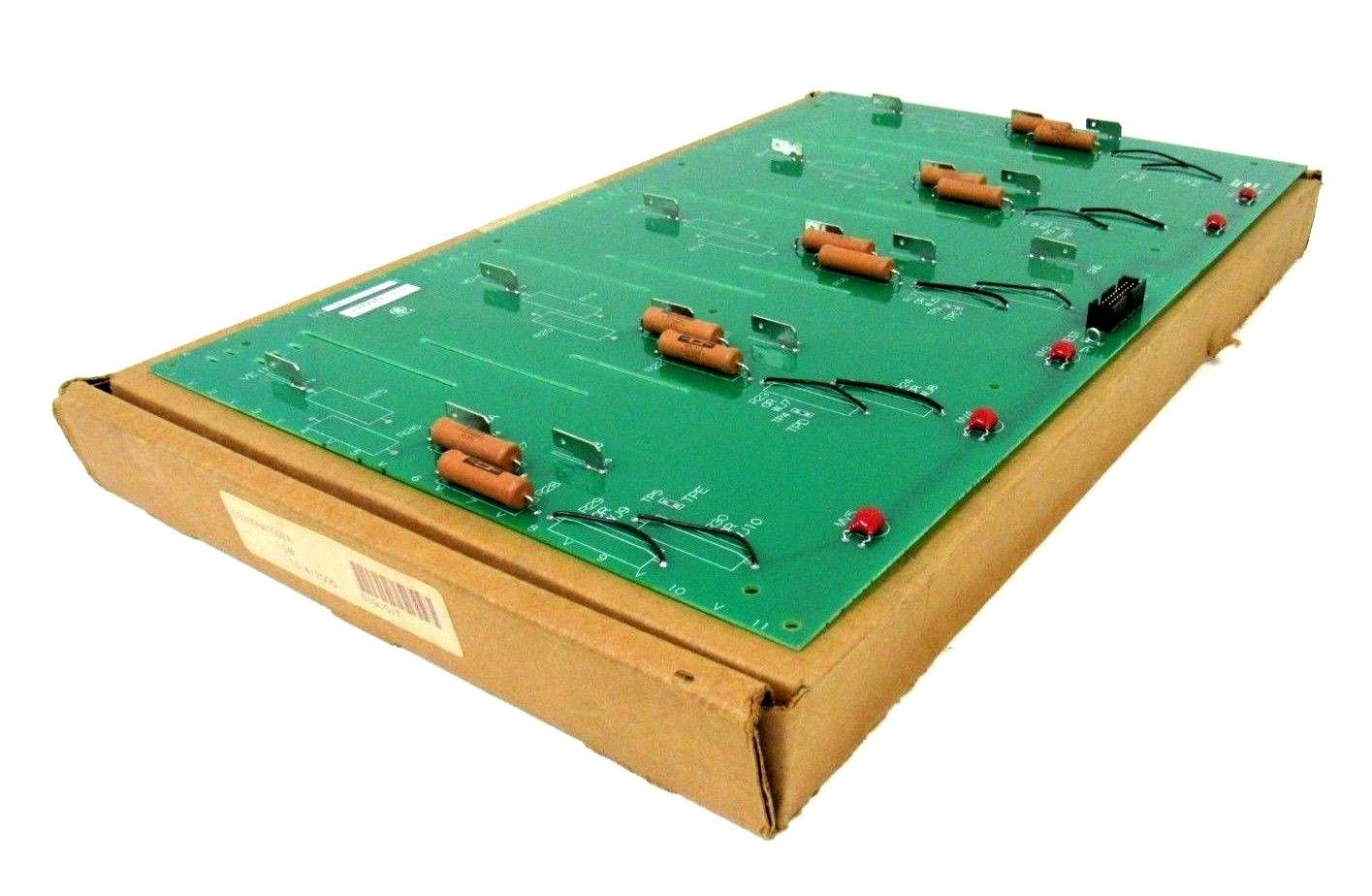

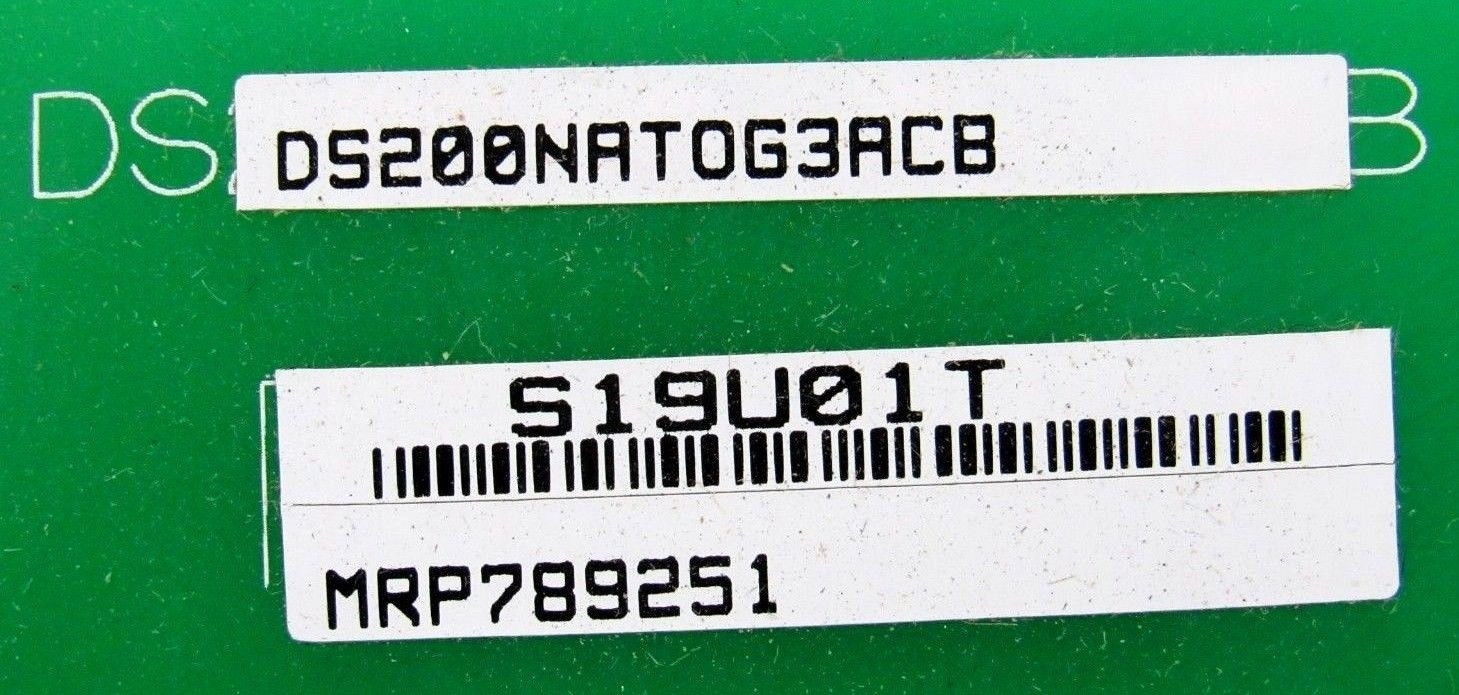

제품:DS200NATOG3ACB 일반 전기 회로판

DS200NATOG3ACB는 GE가 개발한 전압 피드백 스케일링 보드이다.이 장치는 GE 스피드트로닉 마크 V 제어 시스템의 일부로, SCR (실리콘 제어 수정기) 브릿지에서 전압 피드백을 관리하고 스케일링한다.그것의 주요 기능은 SCR 브릿지에서 생성되는 AC와 DC 전압을 모두 약화 하는 것입니다정확한 피드백 측정에 필수적입니다.

특징

• 보드는 SCR 브릿지에서 생성되는 고전압의 진폭을 제어 시스템이 안전하고 정확하게 처리 할 수있는 수준으로 줄여서 작동합니다.이 약화 SCR 브릿지에서 피드백 신호가 정확하고 신뢰할 수 있도록 보장.
• 저하 역할 외에도 보드는 제어 시스템의 다른 중요한 구성 요소와 통합됩니다.SCR 브릿지의 작동에 필요한 게이트 펄스와 상태 신호의 분포를 관리하는 장치보드는 또한 시스템 통합에 필요한 연결과 통신 경로를 제공하는 VME 백플레인과 인터페이스를 제공합니다.
• SCR 브릿지 전압을 완화하고 게이트 배포판과 VME 뒷면과 함께 작동함으로써보드는 전압 피드백이 정확하게 스케일되고 제어 시스템에 효과적으로 통합되는 것을 보장합니다.이것은 전기 시스템의 전반적인 안정성과 성능에 기여합니다.

입력

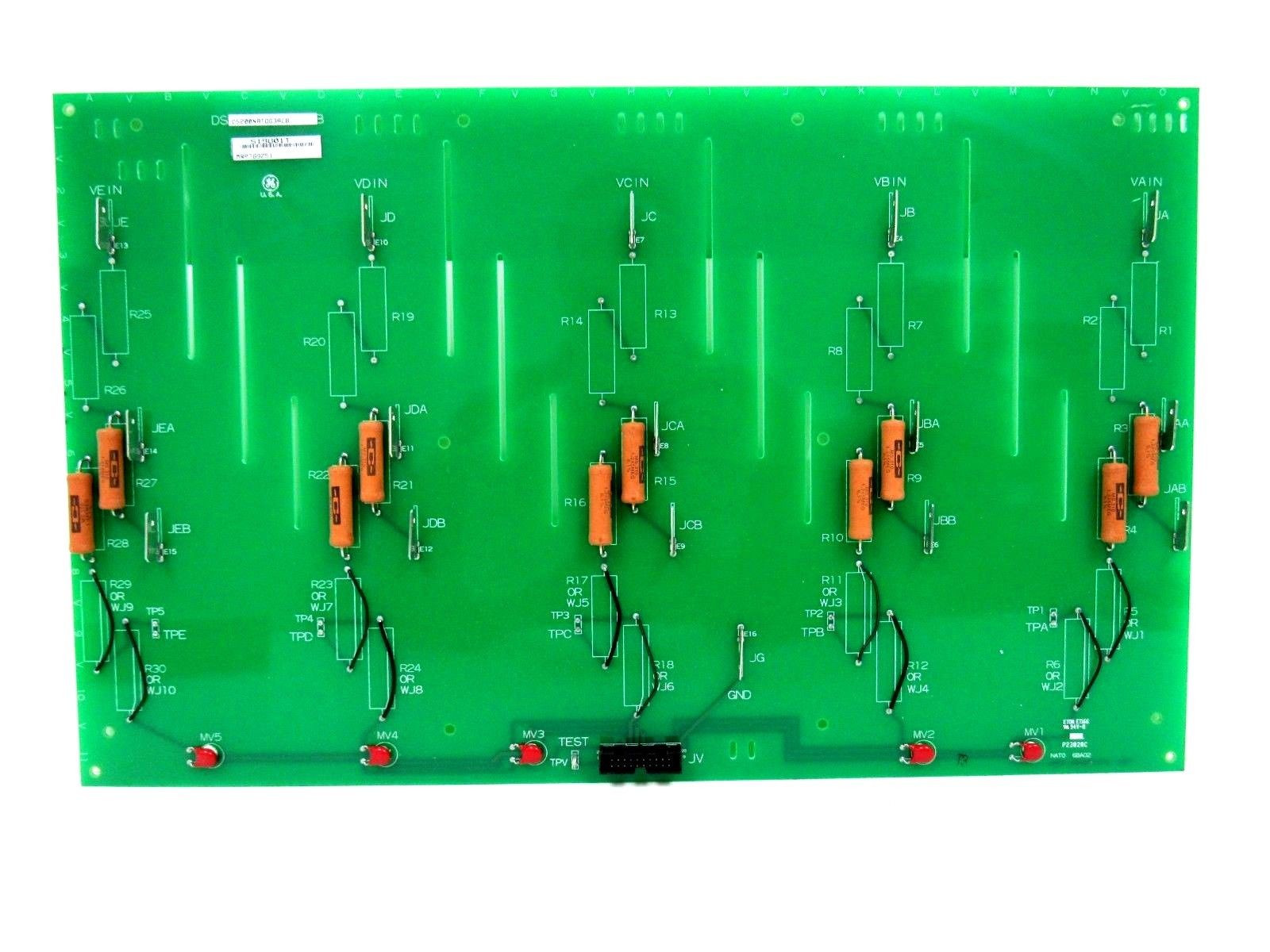

• 보드는 정밀 저항의 다섯 개의 동일한 시리즈 연결 문자열로 설계되었습니다. 이 문자열은 서로 다른 유형의 전압 입력을 처리하도록 특별히 배열되어 있습니다.
• SCR 브릿지의 세 개의 AC 단계 각각에 전용 한 줄이 있으며, 양성 DC 버스 전압과 음성 DC 버스 전압에 각각 한 줄이 있습니다.
• 각 저항 문자열은 입력 스탭 커넥터와 와이어 점퍼를 조합하여 다양한 입력 전압을 처리하도록 구성 할 수 있습니다.
• 보드는 세 가지 다른 입력 스티브 커넥터와 두 개의 와이어 점퍼를 선택할 수 있습니다. 입력 전압을 6900 볼트, 4200 볼트, 3300 볼트,2200 볼트, 또는 1200 볼트 이 구성 가능성은 보드가 다른 전압 요구 사항과 운영 조건을 수용 할 수 있도록 조정 할 수 있음을 보장합니다.

출력

• 5개의 저항 문자열의 출력은 하나의 20핀 리본 헤더로 통합됩니다.이 리본 헤더는 제어 시스템 내의 다른 구성 요소와 인터페이스를 위해 주요 연결 포인트로 사용됩니다20핀 리본 헤더를 사용하여, NATO 보드는 효율적으로다른 시스템 요소와 보다 쉽게 통합을 촉진.
• 출력 신호의 안전성과 신뢰성을 보장하기 위해 각 출력에는 금속 산화물 바리스토르 (MOV) 가 장착되어 있습니다.MOV는 과도한 전압 조건으로부터 시스템을 보호하는 데 중요한 역할을합니다.출력 리본 회로가 입력 전압이 여전히 존재하는 동안 중단되면, MOV는 클램프와 전압을 제한하는 역할을 합니다.시스템 또는 다른 연결된 구성 요소를 손상시킬 수 있는 수준으로 상승하는 것을 방지합니다.이 보호 조치는 출력 신호의 무결성을 유지하는 데 도움이되며 시스템이 안전한 전압 매개 변수 내에서 작동하는지 보장합니다.
• 정확한 전압 측정 및 신호 스케일링에 필수적인 부하 저항은 보드 자체에 위치하지 않습니다. 대신 게이트 분배 및 상태 보드에 위치합니다.이 디자인 선택은 전압 완화 및 스케일링의 주요 기능에 집중 할 수 있습니다, 게이트 분배 및 상태 보드에 위치한 부하 저항이 약화된 신호를 측정 가능한 전압 값으로 변환하는 것을 관리합니다.이 조치는 NATO 이사회의 기능을 효율화하고 더 넓은 통제 시스템과 효과적인 통합을 보장합니다..

WOC는 가장 많은 마크 V 부품을 보유하고 있습니다. 그리고 우리는 보증으로 고장난 부품을 수리할 수 있습니다.통제 의 세계또한 사용되지 않은 부품과 재건된 부품들을 보증으로 공급할 수 있습니다. 우리의 전문가 팀은 중요한 예비 부품과 관련된 긴급한 요구를 지원하기 위해 24시간 사용할 수 있습니다.
