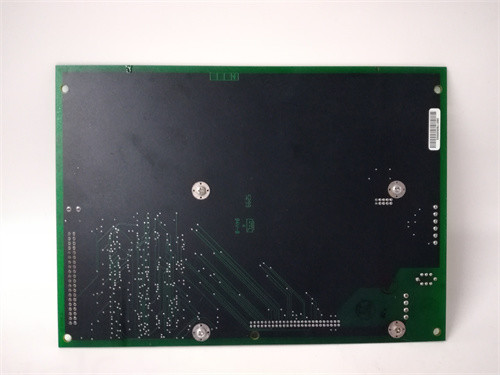

DS200DDTBG1A는 GE 스피드트론ିକ୍ 제어 시스템에서 사용되는 Mark V 시리즈의 일부로 제너럴 일렉트릭이 제조하고 설계한 LCI 보조 I/O 터미널 보드이다.DS200DDTB 보드 (DDTB) 는 보조 I/O 신호의 시스템 연결을 위한 고전압 단말보드입니다.이 보드는 DS200ADMA (ADMA) 아날로그-디지털 모듈의 딸보드에 연결되며 DS200DSPC (DSPC) 디지털 신호 프로세서 제어 보드에 장착됩니다.고밀도 커넥터와 리본 케이블이 DDTB와 ADMA 보드를 연결합니다.DDTB에 대한 전력은 ADMA 보드에서 제공됩니다. DDTB는 신호 조건, 스케일링, 버퍼링,그리고 격리하여 열악한 환경 시스템 수준의 신호를 DSPC 보드의 디지털 신호 프로세서 (DSP) 에 액세스 할 수 있도록고전압 신호, 접촉 I / O, 전류 측정 (저 수준의 홀 효과 장치) 또는 고전류 CT에서 외부 배선 연결이 DDTB 단말기에 연결 될 수 있습니다.DDTB 보드의 G1 및 G2 버전이 있습니다G2는 G1의 기능을 일부 부족하고 적용될 경우 언급됩니다.

특징:

고전압 AC 입력:고전압 AC 신호에 연결하기 위해 두 개의 분리된 입력 장치가 있습니다.그리고 ADMA 보드의 VCO 입기에 ±5V 피크에서 피크 신호를 제공하는 버퍼 (693 V rms 적용)이 입력에는 1000V 피크 트랜시언트 (peak transients) 를 위해 지정되어 고립된 별도의 스크루 단말 블록이 있습니다.

높은 전류 신호 입력:현재 감지 저항을 가진 6개의 입력 장치가 ±5AMP 연속 전류 신호에 적합합니다. CT 입력 장치에 적합합니다.이들은 차차적으로 버퍼되고 일반적인 모드 전압의 ± 12 V를 견딜 수 있습니다.. 각 입력값은 필터링되고 스케일됩니다. 이 입력값은 나사형 터미널 블록을 가지고 있으며 전압 급증으로부터 보호됩니다.

낮은 전류 신호 입력:전류 감지 저항을 갖춘 세 개의 입력 장치가 ±0.224 amp 연속 전류 신호 (LEM 전류 변환기 신호를 위해 설계) 에 적합합니다.이들은 차차적으로 버퍼되고 일반적인 모드 전압의 ± 12 V를 견딜 수 있습니다.. 각 입력값은 필터링되고 스케일됩니다. 이 입력값은 나사형 터미널 블록을 가지고 있으며 전압 급증으로부터 보호됩니다.

4~20mA 전류 루프 입력:CT 또는 LEM 입력 채널 중 두 개를 4-20 mA 전류 루프 입력 신호를 수신자로 재배분 할 수있는 조항이 있습니다.이 대체 할당은 특정 점퍼를 재설정하여 수행됩니다.입력 저항은 192 오엄이고 아날로그 입력은 0 mA가 음의 전체 규모를, 20 mA가 긍정적 인 전체 규모를 생성하도록 오프셋됩니다.오픈 루프 검출과 입력 정상화는 소프트웨어에 의해 관리됩니다.

전압 입력 장치: ADMA 보드에 아날로그 VCO 입력을 공급하기 위해 차차 입력 전압 증폭기가 제공됩니다. 이 증폭기의 이득은 ±10 V 입력 신호 범위를 허용하는 1/2입니다.이 입력 스크루프 유형의 단말 블록을 가지고 있으며 전압 급증으로부터 보호.

4~20mA 전류 출력:아날로그 출력 중 두 개 또한 4-20 mA 전류 루프 출력 신호를 지원하기 위해 전류 소스 출력 버퍼를 구동합니다.전압과 전류 출력 모두 항상 활성화되고 각각의 출력 단말기에 전선을 연결하여 개별적으로 또는 함께 사용할 수 있습니다ADMA 보드에서 +5 V 입력으로 출력이 4 mA를 생성하고 -5 V 입력으로 출력이 20 mA를 생성하는 4-20 mA 드라이버에 반전 및 이득 단계가 있습니다.0mA를 생성하는 출력은 개방 루프 탐지와 혼동을 피하기 위해 허용되지 않습니다..

WOC는 가장 많은GE 스피드트로닉 제어 시스템 대체 부품. 우리는 또한 고장판을 수리 할 수 있습니다. WORLD OF CONTROLS 또한 보증으로 사용되지 않고 재건 된 백업을 공급 할 수 있습니다. 우리의 전문가 팀은 OEM 요구를 지원하기 위해 24 시간 사용할 수 있습니다.우리의 전문가 팀WOC자동화 요구 사항에 대해 기꺼이 도움을 줄 것입니다. 가격 및 부품 및 수리 가능성에 대해 전화 또는 이메일로 저희 팀과 연락하십시오.
