DS200TCCBG1BED 제너럴 일렉트릭 확장 아날로그 I/O 보드

  • DS200TCCBG1BED General Electric Extended Analog I/O Board
원래 장소 미국
브랜드 이름 GE
인증 COC
모델 번호 DS200TCCBG1BED
최소 주문 수량 1개
배달 시간 5~7일
지불 조건 T/T, 웨스턴 유니온
공급 능력 연간 999개

무료 샘플과 쿠폰을 받으려면 연락하세요.

WhatsApp:0086 18588475571

웨이 채팅: 0086 18588475571

스카이프: sales10@aixton.com

걱정이 있으시면 24시간 온라인 서비스를 제공합니다.

x
제품 상세 정보
브랜드 GE 모델 DS200TCCBG1BED
배달 시간 재고 중 화물적재항 시아멘
메시지를 남겨주세요
제품 설명

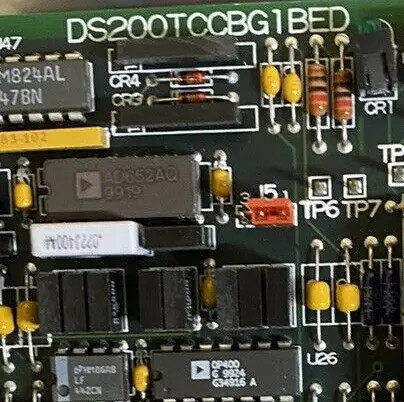

제품:DS200TCCBG1BED 제너럴 일렉트릭 확장 아날로그 I/O 보드

설명

GE I/O TC2000 아날로그 보드 DS200TCCBG1BED는 80196 마이크로프로세서와 여러 PROM 모듈을 갖추고 있다. 또한 1개의 LED와 2개의 50핀 커넥터를 포함하고 있다.LED는 게시판의 옆면에서 볼 수 있습니다50핀 커넥터의 ID는 JCC와 JDD입니다. 마이크로프로세서는 PROM 모듈의 처리 명령과 펌웨어를 사용합니다.추가 프로그래밍 또는 펌웨어 업데이트는 교체 보드를 설치 할 때 필요하지 않습니다. 필요한 것은 오래된 보드에서 PROM 모듈을 교체 보드의 소켓으로 이동하는 것입니다. 그 방법으로, 당신은 드라이브 활동을 재개 할 수 있습니다.

또한 리본 케이블을 교체 보드에 있는 동일한 커넥터에 다시 연결해야 합니다. 이것은 50 핀 리본 케이블과 34 핀 리본 케이블 모두에 적용됩니다.왜냐하면 54개의 34핀 커넥터가 있기 때문입니다.리본 케이블을 잘못된 커넥터에 연결할 가능성이 있습니다. 50핀 커넥터를 잘못된 커넥터에 연결할 가능성도 있습니다.모든 커넥터는 커넥터 ID를 가지고 있으며, 교체 보드가 더 새로운 버전이라고 하더라도, 커넥터 ID는 동일합니다.

대체판에 있는 부품들이 서로 다른 위치에 있고, 다른 모양을 하고 있다는 것을 발견할 수도 있습니다.버전 간의 호환성이 유지되고 교체판은 결함 판과 동일한 처리 결과를 제공합니다.리본 케이블을 새 보드의 같은 커넥터에 연결하고 커넥터 ID를 사용하여 새 보드에 오래된 보드를 매핑합니다.

제너럴 일렉트릭 I/O TC2000 아날로그 보드 DS200TCCBG1B는 1개의 80196 마이크로프로세서와 여러 개의 PROM 모듈을 갖추고 있다. 또한 1개의 LED와 2개의 50핀 커넥터를 포함하고 있다.LED는 게시판의 옆면에서 볼 수 있습니다. 50핀 커넥터의 ID는 JCC와 JDD이다. 보드는 또한 3개의 점퍼로 채워져 있다. 점퍼는 보드의 표면에 ID가 인쇄되어 있다. ID는 JP1, JP2, JP3이다.

원본 보드가 드라이브에 설치되면 설치자는 드라이브의 요구 사항을 가장 잘 충족하도록 보드를 구성합니다.점퍼는 점퍼의 위치를 변경하여 구성 값을 설정하는 설치를 가능하게합니다.점퍼의 기본 위치는 대부분의 조건에서 사용되며 설치자가 추가 조치를 취할 필요가 없습니다.일부 상황에서는 설치자가 판과 함께 제공된 인쇄된 정보에 있는 정보를 기반으로 점퍼의 위치를 변경합니다..

3핀 점퍼에서 점퍼는 한 번에 2핀을 덮습니다. 예를 들어, 점퍼는 핀 1과 2 또는 핀 2과 3을 덮을 수 있습니다. 점퍼를 이동하려면,엄지손가락과 지문손가락으로 점퍼를 잡고 핀에서 꺼내. 다음, 새로운 핀과 점퍼를 정렬하고 위치로 슬라이드. 일부 점퍼는 보드를 구성하는 데 사용되지 않으며 하나의 지원 위치에 있습니다.이 경우 대체 위치는 특정 회로 또는 기능을 테스트하기 위해 제조업체가 제품 테스트를 위해 사용됩니다..
