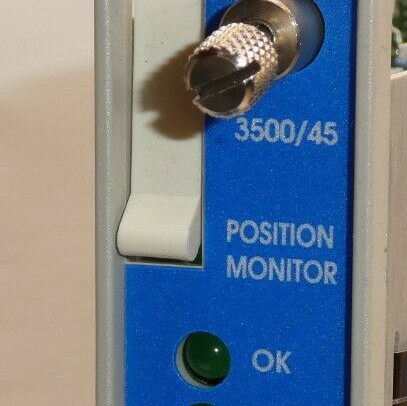

제품:Bently Nevada 3500/45-01-00 176449-04 위치 모니터

설명
3500/45 위치 모니터는 근접 변환기, 회전 위치 변환기(RPT), DC 선형 가변 차동 변압기(DC LVDT), AC 선형 가변 차동 변압기(AC LVDT) 및 회전 전위차계를 입력으로 받는 4채널 장치입니다. 모니터는 입력을 처리하고 처리된 신호를 사용자 프로그래밍 가능한 알람과 비교합니다.
측정 유형 및 변환기 입력에 따라 필요한 I/O 모듈이 결정됩니다. 페이지 10의 위치 측정을 위한 변환기 유형, 페이지 12의 그림 및 그래프, 페이지 14의 AC LVDT 및 회전 전위차계용 I/O 모듈을 참조하십시오.

3500 랙 구성 소프트웨어를 사용하여 각 채널을 프로그래밍하여 다음 기능을 수행할 수 있습니다.
축(추력) 위치
차동 팽창
표준 단일 램프 차동 팽창
비표준 단일 램프 차동 팽창
이중 램프 차동 팽창
보완 차동 팽창
케이스 팽창
밸브 위치

모니터 채널은 쌍으로 프로그래밍되며 한 번에 최대 두 개의 기능을 수행할 수 있습니다. 예를 들어 채널 1과 2는 하나의 기능을 수행할 수 있으며 채널 3과 4는 동일하거나 다른 기능을 수행할 수 있습니다.

3500/45 위치 모니터의 주요 목적은 다음을 제공하는 것입니다.
구성된 알람 설정값과 비교하여 알람을 구동함으로써 기계를 보호합니다.

작업 및 유지 보수 담당자를 위한 필수 기계 정보

각 채널은 구성에 따라 일반적으로 입력 신호를 처리하여 측정 변수라고 하는 다양한 매개변수를 생성합니다. 각 활성 측정 변수에 대한 경고 설정값과 활성 측정 변수 중 두 개에 대한 위험 설정값을 설정할 수 있습니다.

주문 정보
국가별 및 제품별 승인에 대한 자세한 목록은 Bently.com에서 제공되는 승인 빠른 참조 가이드(108M1756)를 참조하십시오.
위치 모니터3500/45-AA-BB

A: I/O 모듈 유형
01 내부 종단이 있는 위치 I/O 모듈(Proximitor, RPT, DC LVDT)
02 외부 종단이 있는 위치 I/O 모듈(Proximitor, RPT, DC LVDT)
03 외부 종단이 있는 개별 TMR 위치 I/O 모듈(Proximitor 또는 DC LVDT)
04 외부 종단이 있는 버스 TMR 위치 I/O 모듈(Proximitor)
05 내부 종단이 있는 AC LVDT 위치 I/O 모듈
06 외부 종단이 있는 AC LVDT 위치 I/O 모듈
07 내부 종단이 있는 회전 전위차계 위치 I/O 모듈
08 외부 종단이 있는 회전 전위차계 위치 I/O 모듈

B: 기관 승인
00 없음
01 CSA / NRTL / C (Class 1, Division 2)
02 ATEX / IECEx / CSA (Class 1, Zone 2)

외부 종단이 있는 각 I/O 모듈에 대해 외부 종단 블록과 케이블을 별도로 주문해야 합니다.

TMR 응용 프로그램에서 3500/45 위치 모니터를 사용하는 경우 밸브 위치 측정은 사용할 수 없으며 케이스 팽창 측정은 개별 TMR에 대해서만 지원됩니다.

예비 부품
176449-04 3500/45 위치 모니터
135137-01 Proximitor, RPT 또는 DC LVDT와 함께 사용하기 위한 내부 종단이 있는 위치 I/O 모듈
135145-01 Proximitor, RPT 또는 DC LVDT와 함께 사용하기 위한 외부 종단이 있는 위치 I/O 모듈
139554-01 AC LVDT와 함께 사용하기 위한 내부 종단이 있는 AC LVDT 위치 I/O 모듈
