Bently Nevada 3500/22M-01-01-00 288055-01 임시 데이터 인터페이스

제품:Bently Nevada 3500/22M-01-01-00 288055-01 임시 데이터 인터페이스

설명

3500 TDI(Transient Data Interface)는 3500 모니터링 시스템과 GE의 System 1® 기계 관리 소프트웨어 간의 인터페이스입니다. TDI는 3500/20 랙 인터페이스 모듈의 기능과 TDXnet과 같은 통신 프로세서의 데이터 수집 기능을 결합합니다.

TDI는 M 시리즈 모니터(3500/40M, 3500/42M 등)와 함께 3500 랙의 RIM 슬롯에서 작동하여 정상 상태 및 과도 파형 데이터를 지속적으로 수집하고 이 데이터를 이더넷 링크를 통해 호스트 소프트웨어에 전달합니다. 정적 데이터 캡처는 TDI의 표준이지만 옵션인 채널 활성화 디스크를 사용하면 TDI가 동적 또는 임시 데이터도 캡처할 수 있습니다. TDI는 이전 통신 프로세서에 비해 여러 영역에서 향상된 기능을 제공하며 3500 랙 내에 통신 프로세서 기능을 통합합니다.

TDI는 전체 랙에 공통적인 특정 기능을 제공하지만 중요한 모니터링 경로의 일부가 아니며 전체 모니터 시스템의 적절하고 정상적인 작동에 영향을 미치지 않습니다. 3500개 랙마다 하나의 TDI 또는 RIM이 필요하며 이는 항상 슬롯 1(전원 공급 장치 옆)을 차지합니다.

TMR(Triple Modular Redundant) 애플리케이션의 경우 3500 시스템에는 TDI의 TMR 버전이 필요합니다. 모든 표준 TDI 기능 외에도 TMR TDI는 "모니터 채널 비교"도 수행합니다. 3500 TMR 구성은 모니터 옵션에 지정된 설정을 사용하여 모니터 투표를 실행합니다. 이 방법을 사용하여 TMR TDI는 세(3) 개의 중복 모니터의 출력을 지속적으로 비교합니다. TDI가 해당 모니터 중 하나의 정보가 다른 두 모니터의 정보와 더 이상 동일하지 않음(구성된 백분율 내에서)을 감지하면 해당 모니터에 오류가 있는 것으로 플래그를 지정하고 시스템 이벤트 목록에 이벤트를 배치합니다.

예비품

138607-01 표준 임시 데이터 인터페이스 모듈

138607-02 TMR 임시 데이터 인터페이스 모듈

146031-01 10Base-T/100Base-TX I/O 모듈

146031-02 100Base-FX(광섬유) I/O 모듈

147364-01 3500 버퍼링된 신호 출력 모듈

161580-01 3500/22M TDI 작동 및 유지 보수 설명서

164466-01 네트워크 액세서리 데이터시트 00580441 커넥터 헤더, 내부 종단, 3핀, 녹색

00580436 커넥터 헤더, 내부 종단, 6핀, 녹색

뜨거운 판매 제품:

3500/92-02-01-00, 136180-01 +133323-01

3500/25-01-01-00, 149369-01 +125800-01

3500/53-03-03-00, 133388-01+133396-01

3500/15-01-01-00, 127610-01 +125840-02

3500/42M-01-00, 176449-02 +128229-01

3500/20-01-02-00,125744-02 +125768-01

3500/32-01-00, 125712-01 +125720-01

3500/50-01-00, 133388-02+133442-01

3500/60-01-00, 163179-01+133819-01

3500/40-01-00,176449-01+125680-01

3500/22-01-01-00 ,138607-01 +146031-01

3500/61-01-00 ,163179-02+136711-02

3500/33-01-00 ,149986-01+149992-01

데이터시트 다운로드 링크:

3500-22M 임시 데이터 인터페이스 모듈 데이터시트...

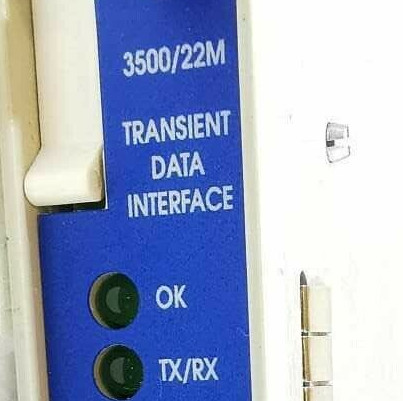

사진:
