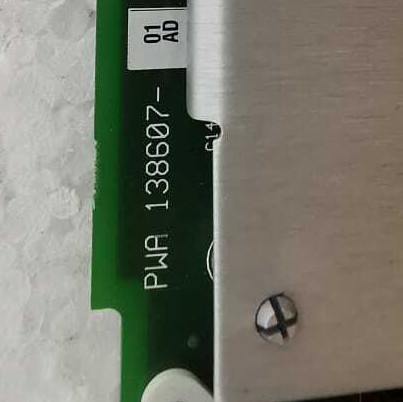

벤틀리 네바다 3500/22M-01-01-00 138607-01 일시 데이터 인터페이스


제품:벤틀리 네바다 3500/22M-01-01-00 138607-01 일시 데이터 인터페이스

설명
3500 임시 데이터 인터페이스 (TDI) 는 3500 모니터링 시스템과 GE의 시스템 1* 기계 관리 소프트웨어 사이의 인터페이스입니다.TDI는 3500/20 랙 인터페이스 모듈 (RIM) 의 기능을 TDXnet와 같은 통신 프로세서의 데이터 수집 기능과 결합합니다..

TDI는 M 시리즈 모니터 (3500/40M, 3500/42M 등) 와 함께 3500 랙의 RIM 슬롯에서 작동합니다.) 는 일정 상태 및 일시적인 파형 데이터를 지속적으로 수집하고 이 데이터를 이더넷 링크를 통해 호스트 소프트웨어로 전달합니다.. (이 문서의 끝에서 호환성 섹션을 참조하십시오.) 정적 데이터 캡처는 TDI와 표준입니다.그러나 선택적인 채널 활성화 디스크를 사용하면 TDI가 동적 또는 일시적인 데이터를 캡처 할 수 있습니다.TDI는 이전 통신 프로세서와 비교하여 여러 분야에서 개선이 있으며 3500 랙 내에 통신 프로세서 기능을 통합합니다.

TDI는 전체 래크에 공통된 특정 기능을 제공하지만 중요한 모니터링 경로의 일부가 아니며 전체 모니터 시스템의 적절한 정상적인 작동에 영향을 미치지 않습니다.모든 3500 래크에 1개의 TDI 또는 RIM이 필요합니다., 항상 슬롯 1을 차지합니다 (전력 공급 장치 옆에).

트리플 모듈러 리던던트 (TMR) 애플리케이션의 경우 3500 시스템은 TDI의 TMR 버전을 필요로 합니다.TMR TDI는 또한 모니터 채널 비교를 수행합니다. 3500 TMR 구성은 모니터 옵션에서 지정된 설정을 사용하여 모니터 투표를 실행합니다. 이 방법을 사용하여 TMR TDI는 지속적으로 세 (3) 개의 출력을 비교합니다.
부재된 모니터: TDI가 그 모니터 중 하나에서 나오는 정보가 다른 두 개의 모니터의 정보와 더 이상 동등하지 않다는 것을 감지하면 (구성된 비율 내에서)그것은 모니터 오류로 표시하고 시스템 이벤트 목록에 이벤트를 배치합니다.

주문 정보
옵션 목록 및 부품 번호
3500/22M TDI 모듈 및 I/O
3500/22-AXX-BXX-CXX

A: 일시 데이터 인터페이스 타입
0 1 표준 (표준 모니터링 애플리케이션에 사용)
0 2 TMR (삼중 모듈 리던던트 구성이 필요한 애플리케이션에만 사용하십시오).

B: I/O 모듈 유형
0 1 10Base-T/100Base-TX 이더넷 I/O 모듈

0 2 100Base-FX (광섬유) 이더넷 I/O 모듈

C: 에이전시 승인 옵션
0 0 아무 것도
0 1 CSA/NRTL/C
0 2 CSA/ATEX

부품
288055-01
USB 케이블과 함께 표준 일시 데이터 인터페이스 모듈
288055-02
USB 케이블을 가진 TMR 일시 데이터 인터페이스 모듈
100M2833
10 피트 A에서 B USB 케이블
146031-01
10Base-T/100Base-TX I/O 모듈
146031-02
100Base-FX (광섬유) I/O 모듈
147364-01
3500 버퍼 신호 출력 모듈

부품
125744-02
표준 랙 인터페이스 모듈
125744-01
TMR 랙 인터페이스 모듈
135031-01
모덤이 있는 RIM I/O 모듈
인터페이스
125768-01
RIM I/O 모듈 RS232/RS422
인터페이스
125760-01
데이터 관리자 I/O 모듈
04425545
토착 손목밴드 (일회용)
00801286
실시간 시계 IC
128755-01
펌웨어 IC (PWA 125744-01 Rev P 이상 또는 PWA 125744-02 Rev N 이상)
00580441
커넥터 헤더, 내부 종료, 3 위치, 녹색
00580436
커넥터 헤더, 내부 종료, 6 위치, 녹색
129768-01
RIM 운영 및 유지보수 설명서
