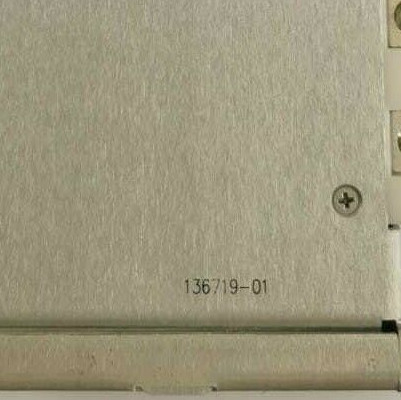

제품:벤틀리 네바다 3500/04 136719-01 Earthing I/O 모듈

설명
3500 내부 장벽은 3500 기계 보호 시스템과 직접 연결된 변환기 시스템을 위한 폭발 보호를 제공하는 본질적으로 안전한 인터페이스입니다.

내부 장벽은 3500 시스템과 완전히 호환되며 위험 영역 내에서 모든 유형의 변환기 시스템을 설치하는 편리하고 비용 효율적인 솔루션을 제공합니다.

외부 장벽과 달리 3500 내부 장벽은 3500 시스템의 필수 요소이며 시스템의 성능을 저하시키지 않습니다.

우리는 벤틀리 네바다 변압기 시스템을 제공합니다. 위험 지역 설비에 대한 포괄적 인 승인을 받았습니다. 변압기 시스템은 3500 내부 장벽과 일치합니다.호환되는 모니터 및 변환기 6 면 참조.

각 구성 요소는 개별적으로 및 시스템의 일부로 북미 및 국제 표준의 안전 요구 사항에 적합합니다. 따라서,구성 요소 간의 호환성을 확인하기 위해 개별 인증서를 참조 할 필요가 없습니다.

표준 및 내부 장벽 모니터는 동일한 3500 랙 내에 위치할 수 있습니다. 기존 I/O 모듈을 내부 장벽을 포함하는 모듈로 교체하여 표준 모니터를 업그레이드 할 수 있습니다.

설치 지침
3500 랙의 내부 장벽은 특수 모니터 I/O 모듈에 통합되어 있습니다. 이 장벽은 3500 시스템에 연결된 변환기 시스템에 대한 폭발 보호를 제공합니다.본질적으로 안전한 (IS) Earthing 모듈은 3500 시스템 뒷면으로 IS Earth 연결을 제공합니다..

IS Earth 모듈에는 전용 I/O 모듈 위치가 필요하며 다른 3500 시스템 모듈에 이 모니터 위치의 사용을 금지한다. 이는 표준 19인치 랙을 13개의 모니터 위치로 제한한다.또한, 내부 장벽이 3500 랙에 설치되면 여러 가지 설치 옵션이 없습니다.

새로운 래크 설치
같은 래크에는 위험 영역과 안전한 영역 필드 배선 사이의 분리를 손상시키지 않고 내부 장벽과 표준 I/O 모듈 유형이 모두 포함될 수 있습니다.

외부 종료 옵션은 내부 장벽을 가진 I/O 모듈에 사용할 수 없습니다.
위험 구역 승인은 다중 코어 내부에서 본질적으로 안전한 배선을 사용할 수 없습니다.
케이블 조립

Monitors that contain Triple Modular Redundant (TMR) rack options cannot use internal barrier I/O modules since connecting a transducer to multiple I/O module inputs will compromise the integrity of the IS system.

내부 장벽 모듈을 포함하는 래크에는 3500/04-01 IS Earthing Module가 장벽 모듈 IS Earth 연결을 제공해야 합니다.
