EI813F 3BDH000022R1 ABB
| 원래 장소 | 스웨덴 |
|---|---|
| 브랜드 이름 | ABB |
| 인증 | Certificate of Origin |
| 모델 번호 | EI813F 3BDH000022R1 |
| 문서 | ABB EI813F 3BDH000022R1.pdf |
| 최소 주문 수량 | 1 PC |
| 가격 | $800 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 3~5일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | 씨줄 | 모듈 번호 | EI813F 3BDH000022R1 |
|---|---|---|---|
| 목록 | 통신 모듈 | HS코드 | 8537101190 |
| 판매가 | 800달러 | 상태 | 재고 있음 |
| 기원 | 스웨덴 | 리드타임 | 3-5 영업일 |
| 보증 | 1년 | 총중량/배송 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16cm x 12cm | 특사 파트너들 | DHL, UPS, TNT, 페덱스, EMS |
| 강조하다 | 10BaseT 이더넷 표준 ABB 통신 모듈,RJ45 차폐 인터페이스 EI813F 이더넷 모듈,PM 802F/PM 803F ABB 프리랜스 AC 800F 모듈과 호환 가능 |
||
제품 설명

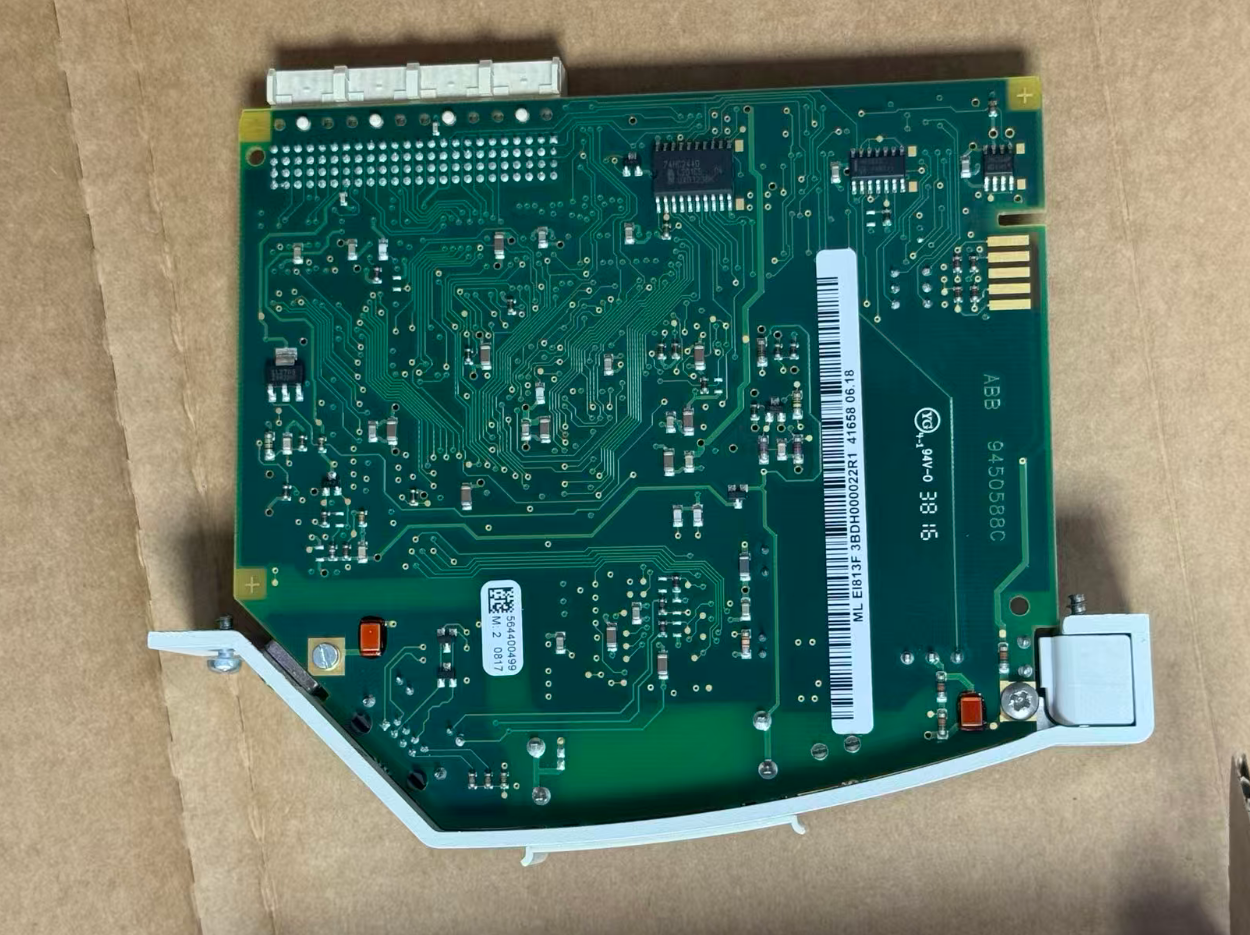

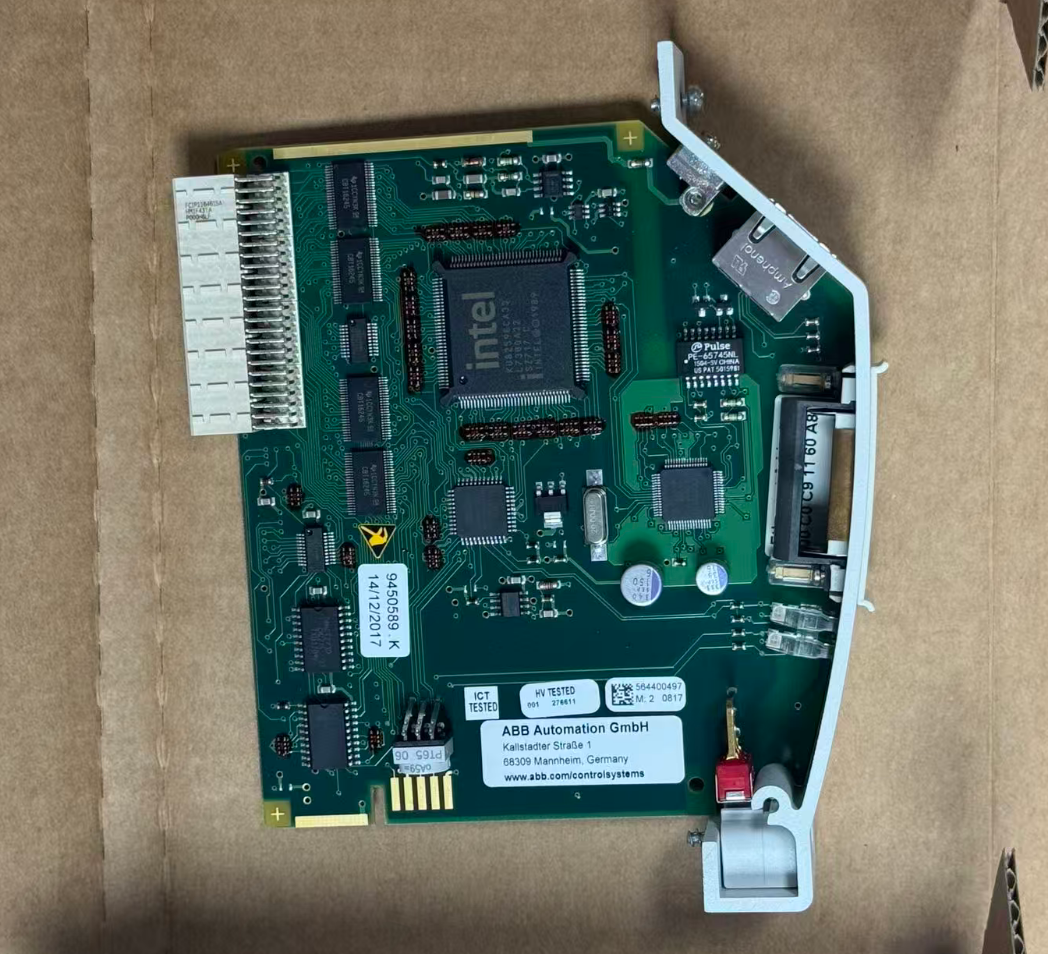

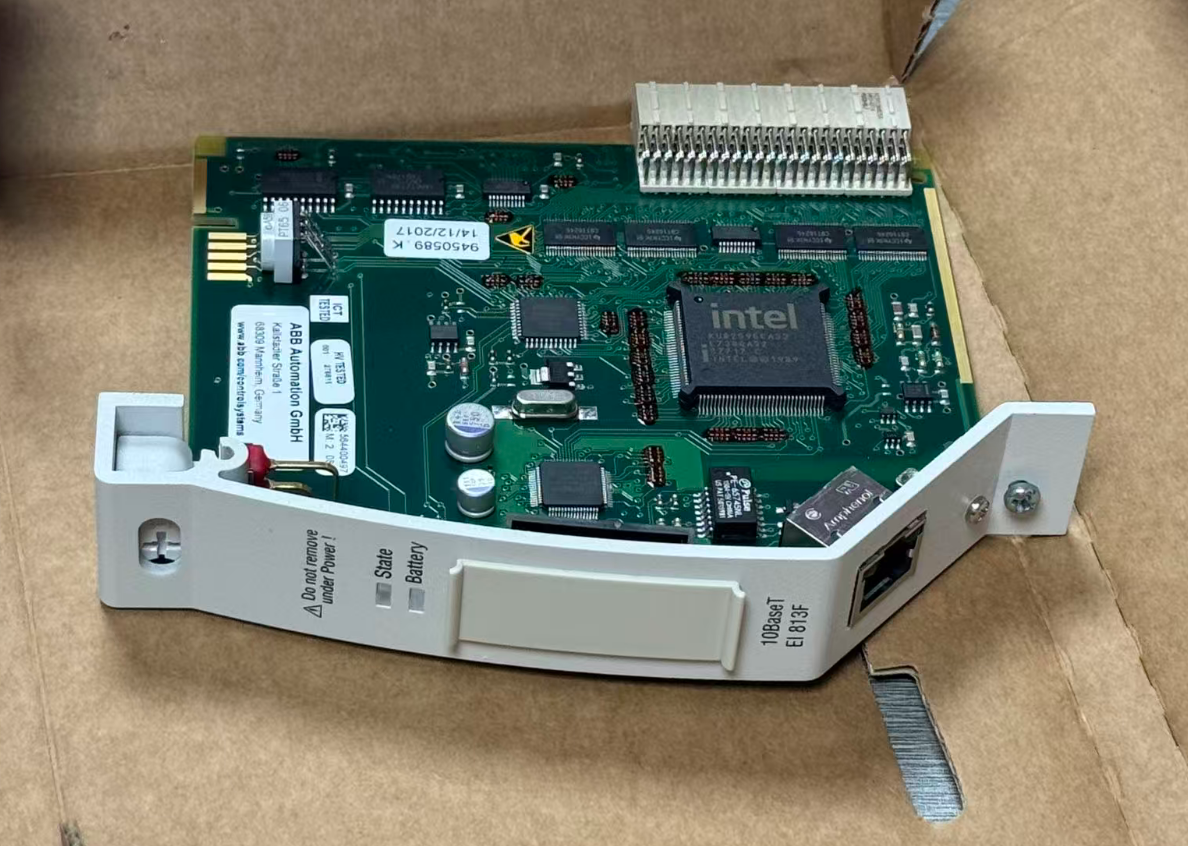

EI813F 3BDH000022R1 ABB
제품 사양
| 브랜드 이름 | ABB |
| 모델 | EI813F |
| 주문 정보 | 3BDH000022R1 |
| 카탈로그 설명 | 통신 모듈 |
| 총 중량/배송 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16cm x 12cm |
| 원산지 | 스웨덴 |
| HS 코드 | 8537101190 |
| 리드 타임 | 재고 있음 |
| 배송 항구 | 샤먼 |
| 결제 | T/T |
| 판매 가격 | $800 |
| 보증 | 12개월 |
| 리드 타임 | 3-5 영업일 |
| 택배 파트너 | DHL, UPS, TNT, FedEx 및 EMS |
제품 설명
EI813F는 ABB Freelance AC 800F 컨트롤러를 위해 특별히 설계된 이더넷 모듈입니다. 이 모듈은 컨트롤러와 운영자 스테이션, 엔지니어 스테이션 또는 타사 장치 간의 네트워크 통신 링크를 설정합니다. AC 800F 랙 슬롯에 삽입되며 백플레인 버스를 통해 PM 802F 또는 PM 803F 프로세서 모듈과 통신합니다.
이 모듈의 핵심 기능은 컨트롤러와 시스템 버스 간의 데이터 교환을 용이하게 하는 것입니다. 내부 LAN 컨트롤러는 이더넷 표준에 따라 송수신 데이터를 사전 처리하고 DMA 제어 신호 및 인터럽트 신호를 통해 메인 프로세서와 동기화하여 메인 프로세서의 작업량을 크게 줄입니다.
기술적 특징
- 네트워크 표준: 10BaseT (IEEE 802.3)
- 데이터 속도: 10 Mbit/s
- 인터페이스: RJ45 (차폐)
- 연결 매체: 트위스트 페어 케이블
- 호환 CPU: PM 802F / PM 803F
- 소프트웨어 요구 사항: Freelance V7.1 SP2a 이상
- 전원 공급 장치: 랙 백플레인에서 24V DC
- 작동 온도: -20°C ~ +60°C
모델 비교
| 모델 | 네트워크 유형 | 상태 | 설명 |
|---|---|---|---|
| EI801F | 10Base2 (동축 케이블) | 단종 | 예비 부품 사용 가능 |
| EI811F | 10Base2 | 생산 중 | EI801F와 동일한 매체 |
| EI802F | AUI | 단종 | 예비 부품 사용 가능 |
| EI812F | AUI | 생산 중 | EI802F와 동일한 미디어 유형 |
| EI803F | 10BaseT | 단종 | 예비 부품 사용 가능 |
| EI813F | 10BaseT | 생산 중 | 현재 모델, 트위스트 페어 RJ45 |
애플리케이션 사례 연구
공장 개조 프로젝트에서 기존 Freelance AC 800F 제어 시스템과 새로 배포된 PCS 7 시스템 (AS 417-4) 간의 데이터 통합이 필요합니다. 이 솔루션은 EI813F 모듈을 사용하여 AC 800F 컨트롤러를 산업용 이더넷에 연결하고 UDP 연결을 구성하여 두 시스템 간의 데이터 교환을 가능하게 합니다.
Freelance 측에서는 EI813F 통신 모듈과 송수신 기능 블록을 구성했으며, PCS 7 측에서는 FC50 "AG_LSEND" 및 FC60 "AG_LRCV" 기능 블록을 호출했습니다. 이 솔루션은 전체 시스템 교체에 드는 비용과 시간을 절약하면서도 공급업체 간 제어 시스템 간의 데이터 상호 운용성을 가능하게 했습니다.
자주 묻는 질문
- EI813F는 별도의 전원 공급 장치가 필요합니까?
아니요. 이 모듈은 AC 800F 랙 백플레인 (24V DC)에서 전원을 공급받으며 외부 전원 공급 장치가 필요하지 않습니다. - 모듈이 지원하는 통신 프로토콜은 무엇입니까?
TCP/IP, UDP 및 Modbus/TCP를 지원합니다. 일부 문서에서는 Profinet 지원을 언급하지만, 실제 펌웨어 버전 및 시스템 구성에 따라 확인해야 합니다. - 모듈에 자체 배터리가 있습니까?
아니요. EI813F에는 배터리가 포함되어 있지 않습니다. 메인 메모리 배터리 백업 기능은 PM 802F/PM 803F 측의 배터리로 지원됩니다. PM 모듈의 BATT LED 상태를 주기적으로 확인해야 합니다.
권장 제품
| 제품 코드 | 모델 |
|---|---|
| CI840A 3BSE041882R1 | SPDSO14 |
| CI840 3BSE022457R1 | SPFCS01 |
| CI853K01 3BSE018103R1 | SPFEC12 |
| DI814 3BUR001454R1 | SPHSS13 |
| CI851K01 3BSE018101R1 | SPNPM22 |
| AI830 3BSE008518R1 | SPSED01(SED01) |
| AI830A 3BSE040662R1 | CP800 |
| AI845 3BSE023675R1 | IMASI13 |
| AI895 3BSC690086R1 | HC800 |
| AO810V2 3BSE038415R1 | BRC400 |
