SC520 3BSE003816R1 ABB 서브모듈 캐리어(제어 카드 포함)
| 원래 장소 | 스웨덴 |
|---|---|
| 브랜드 이름 | ABB |
| 인증 | Certificate of Origin |
| 모델 번호 | SC520 3BSE003816R1 |
| 문서 | ABB SC520 3BSE003816R1.pdf |
| 최소 주문 수량 | 1 PC |
| 가격 | $1700 |
| 포장 세부 사항 | 원래 상자 포장 |
| 배달 시간 | 3~5일 |
| 지불 조건 | 티/티 |
| 공급 능력 | 1-99 PC / 3-5일 |
제품 상세 정보
| 상표 | 씨줄 | 모듈 번호 | SC520 3BSE003816R1 |
|---|---|---|---|
| 목록 | 어드밴트 OCS / AC 800M / AC 800F / 800xA DCS | HS코드 | 8537101190 |
| 판매가 | $ 1700 | 상태 | 재고 있음 |
| 기원 | 스웨덴 | 리드타임 | 3-5 영업일 |
| 보증 | 1년 | 총중량/배송 중량 | 2.2 lbs / 35.2 oz / 1kg |
| 포장 크기 | 16cm x 16cm x 12cm | 특사 파트너들 | DHL, UPS, TNT, 페덱스, EMS |
제품 설명

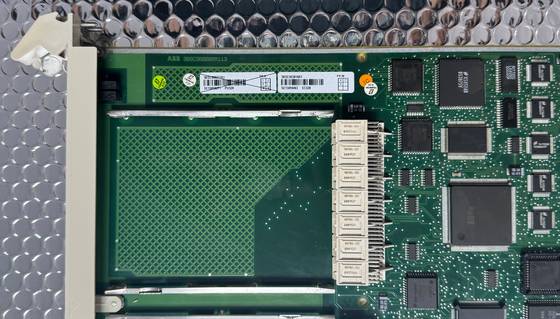

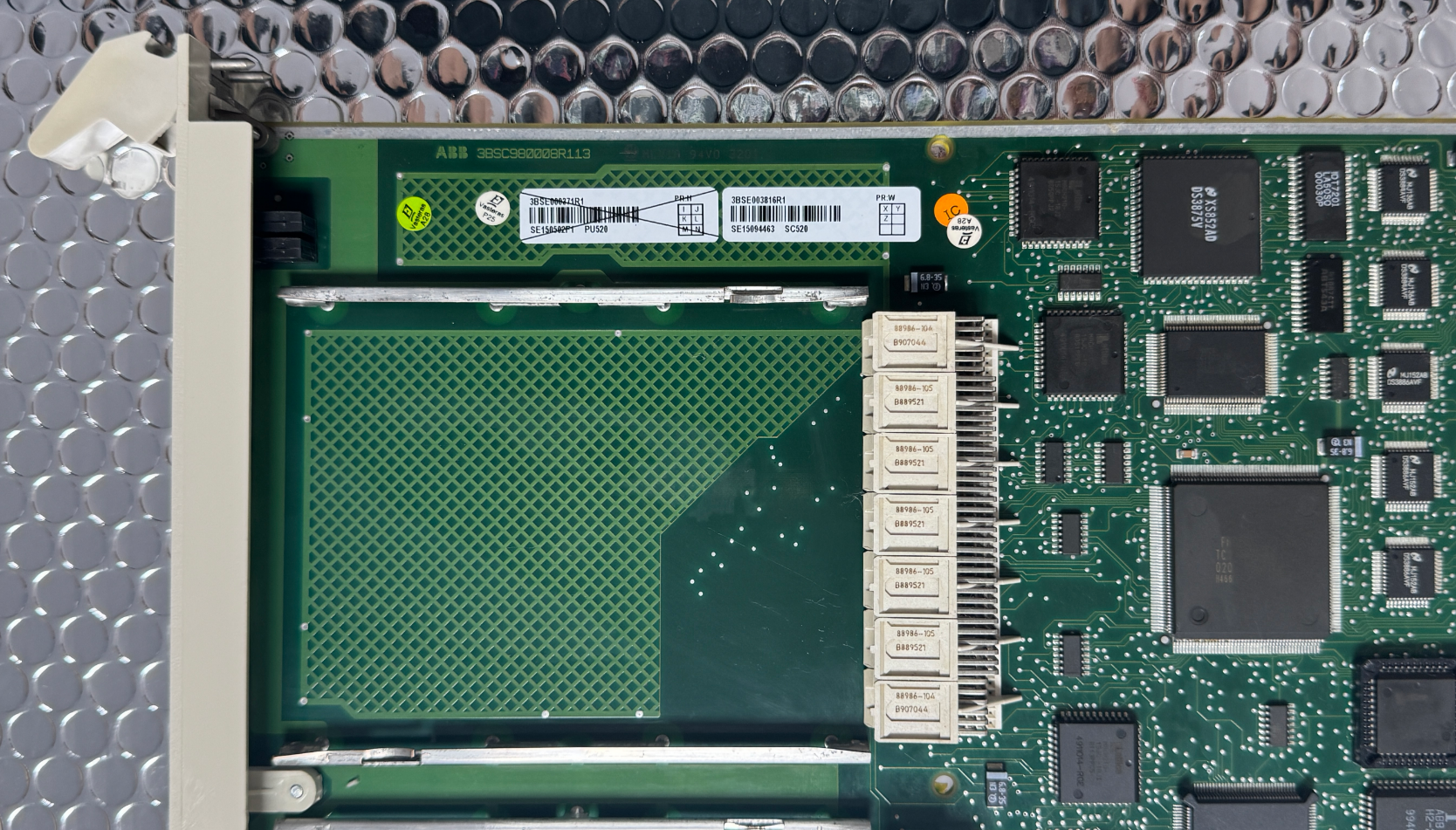

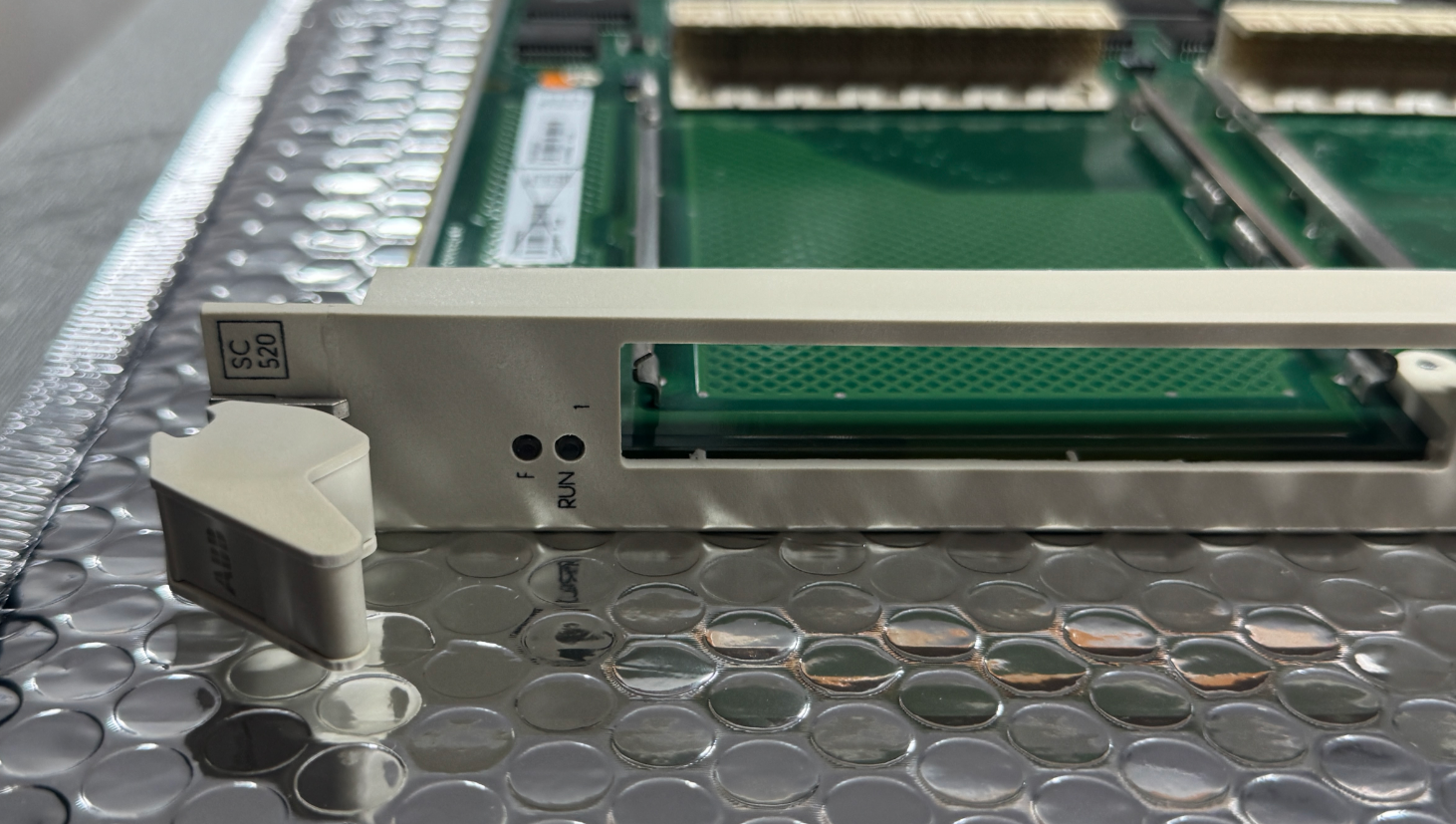

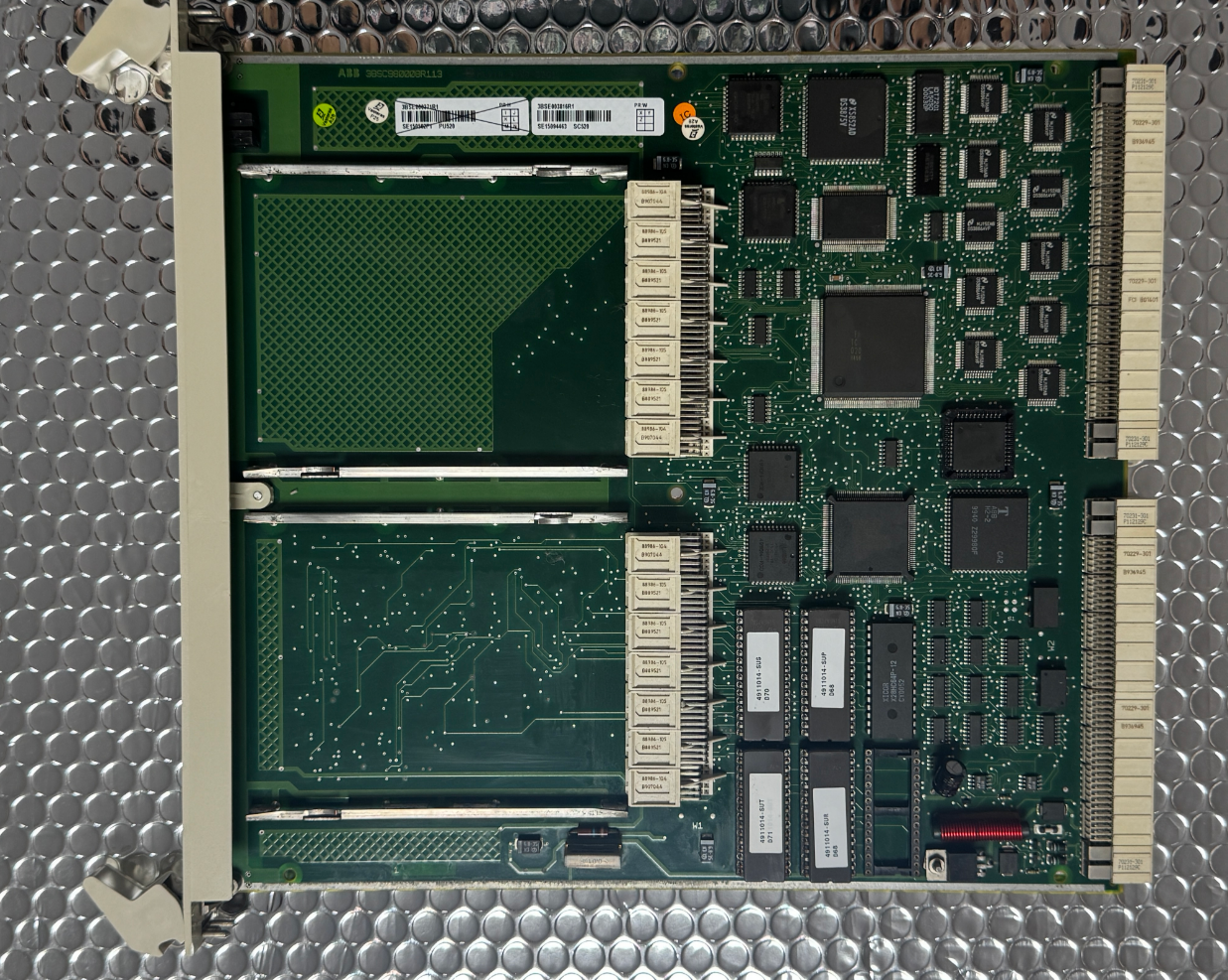

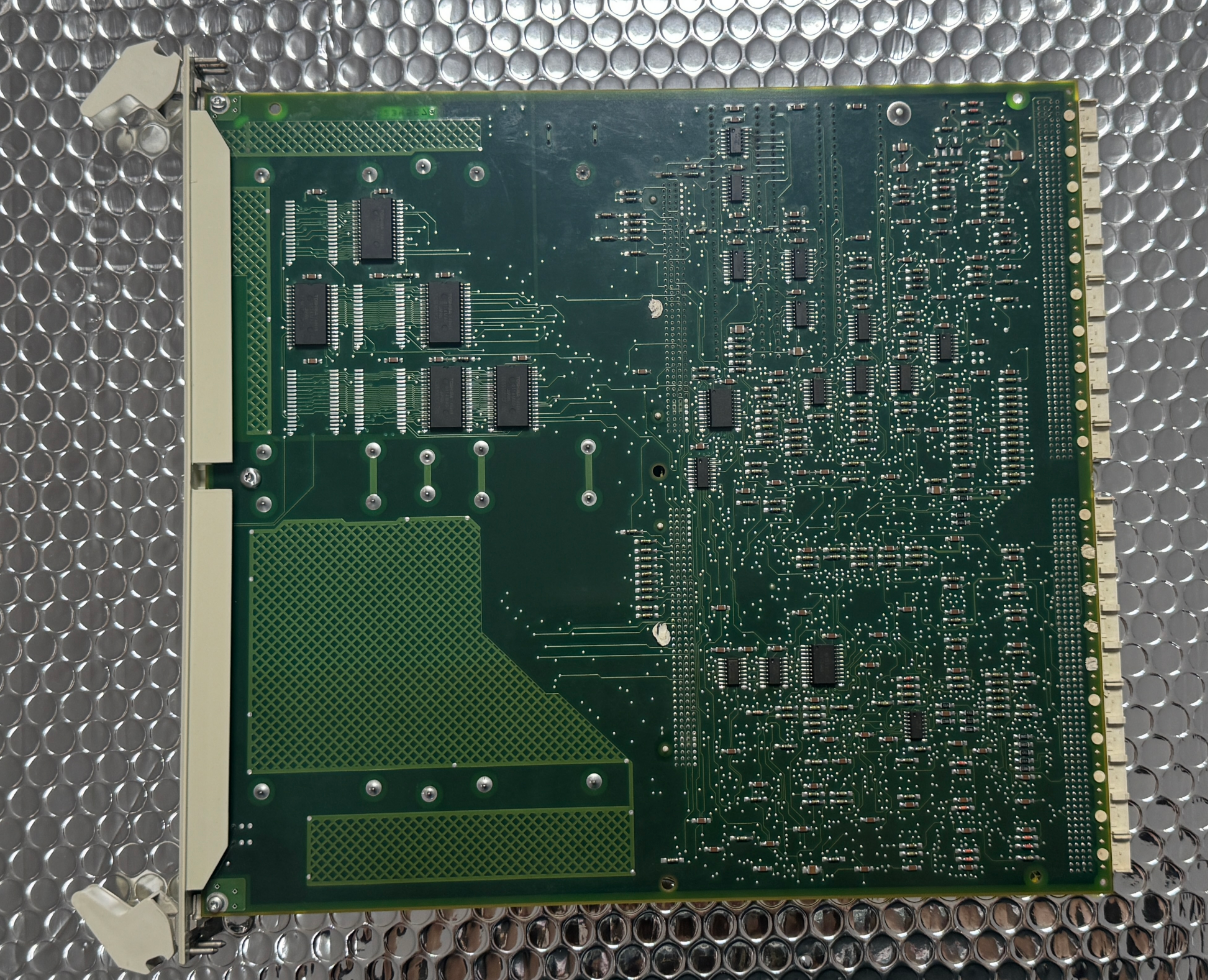

SC520 3BSE003816R1 ABB 서브모듈 캐리어(제어 카드 포함)
ABB SC520(3BSE003816R1)은 통합 로컬 CPU를 갖춘 고성능 서브모듈 캐리어입니다. 주로 ABB Advant OCS, S100 I/O 시스템, AC 800M 및 AC 800F와 같은 분산 제어 시스템(DCS) 플랫폼용으로 설계된 이 제품은 산업용 애플리케이션에 사용되는 다양한 I/O 하위 모듈을 위한 장착 및 연결 플랫폼을 제공합니다.
이는 서브모듈(예: MB300/MB300E)에 대한 기계적 장착 및 전기 연결을 제공하는 물리적 캐리어 역할을 할 뿐만 아니라 내장된 로컬 CPU를 활용하여 서브모듈 수준에서 신속한 데이터 처리 및 예비 제어를 수행합니다. 이는 메인 컨트롤러의 부하를 크게 줄이고 전체 DCS 시스템의 실시간 성능을 향상시킵니다.
주요 특징
- 제품 유형: 서브 모듈 캐리어(로컬 CPU 포함)
- 관련 시스템: 고급 OCS / AC 800M / AC 800F / 800xA DCS
- 공급 전압: 24V DC
- 버스 전원 공급 장치: 5V / 1.5A; 24V / 0.006A
- 총 전력 소비: 0.8W
- 작동 온도: -20°C ~ +60°C
- 보관 온도: -40°C ~ +85°C
- 보호 등급: IP20
- 로컬 CPU: 32비트 임베디드 산업용 CPU
- 통신 프로토콜: MB300 / MB300E
- 하위 모듈 슬롯: 2(플러그형 하위 모듈)
- 준수: RoHS 2011/65/EU
설치시 주의사항
전원 끄기 작동:백플레인의 전기적 손상을 방지하려면 SC520 캐리어 또는 하위 모듈을 삽입하거나 제거하기 전에 컨트롤러 전원이 꺼져 있는지 확인하십시오.
ESD 보호:SC520은 정전기에 민감한 장치입니다. 취급 중에는 정전기 방지 손목 스트랩을 착용하십시오.
펌웨어 호환성:SC520에 삽입된 하위 모듈이 현재 Advant Controller 소프트웨어 버전과 호환되는지 확인하세요.
슬롯 제약:특정 하위 모듈에는 특정 슬롯 요구 사항(슬롯 1 대 슬롯 2)이 있을 수 있습니다. 구성 세부사항은 AC450 하드웨어 매뉴얼을 참조하십시오.
열 방출:SC520 및 해당 하위 모듈은 최대 부하 시 상당한 열을 발생시킬 수 있으므로 랙 팬이 올바르게 작동하는지 확인하십시오.
전원 극성:24V DC 전원 공급 장치를 배선할 때 양극 및 음극 단자를 엄격히 확인하십시오.
제품 장점
- 모듈식 설계를 통해 사용자는 요구 사항에 따라 하위 모듈을 유연하게 추가하거나 조정할 수 있으므로 전체 캐리어 장치를 교체하지 않고도 시스템 업그레이드 및 확장이 가능합니다.
- 온라인 핫스왑을 지원하므로 시스템 가동 중지 시간 없이 유지 관리 및 교체가 가능합니다.
- 전자기 간섭 및 진동에 대한 강력한 저항성을 갖춘 산업 등급 설계가 특징으로 열악한 산업 환경에서 장기간 안정적인 작동을 보장합니다.
- 고밀도 패키징과 결합된 초슬림 프로파일은 더 많은 기능을 컴팩트한 설치 공간에 통합하여 캐비닛 공간을 효과적으로 활용합니다.
사례 연구
분산된 해양 석유 플랫폼은 SC520을 원격 노드의 핵심 장치로 배포하고 통합 로컬 CPU를 활용하여 사전 프로그래밍된 로직을 실행하고 복잡한 데이터 전처리(예: 교정 및 필터링)를 처리하며 중앙 DCS 컨트롤러와 독립적으로 시간에 민감한 로컬 인터록을 관리합니다.
이번 배치로 메인 컨트롤러의 부하가 크게 줄어들고, 원격 노드의 자율 제어가 가능해졌으며, 시스템 응답 속도와 안정성이 향상되었습니다.
선적 서류 비치
자주 묻는 질문
SC520의 전력 소비량은 얼마입니까?
SC520의 총 전력 소비는 0.8W입니다(전류는 5V에서 1.5A, 24V에서 0.006A).
SC520이 올바르게 작동하는지 어떻게 확인할 수 있습니까?
랙의 LED 상태 표시기를 확인하고 모듈 검색 목록을 읽어 캐리어의 작동 상태를 확인할 수 있습니다. LED 표시기는 전원 공급 장치, 통신 및 CPU의 상태를 표시합니다.
SC520의 작동 온도 범위는 어떻게 됩니까?
SC520의 작동 온도 범위는 -20°C ~ +60°C입니다. 보관 온도 범위는 -40°C ~ +85°C입니다.
