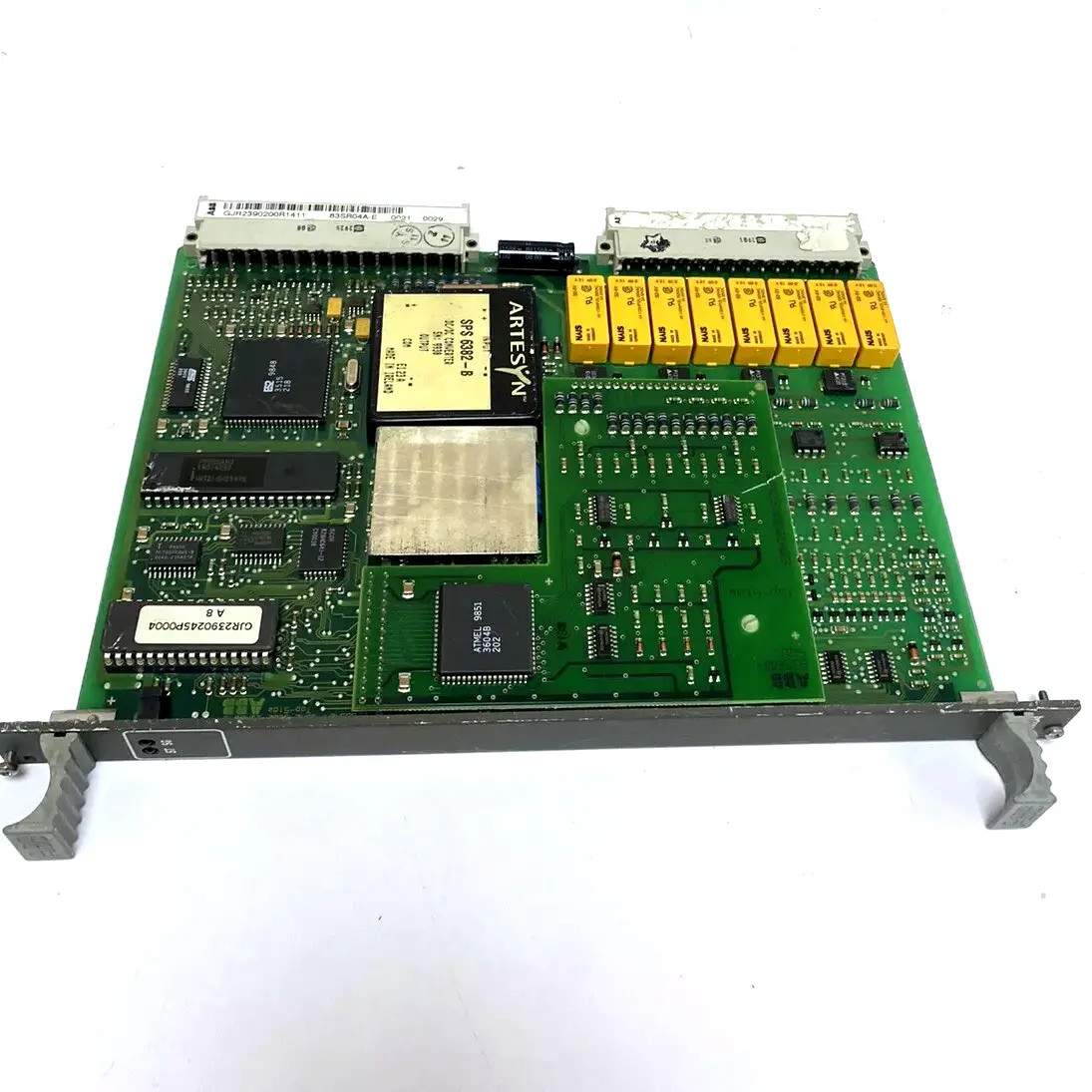

제품:83SR04 GJR2390200R1210 83SR04G-E ABB 바이너리 및 아날로그 제어 신호 처리 제어 모듈

설명

설명 된 모듈은 다양한 제어 장치에 사용되는 다재다능한 제어 모듈으로 보입니다.바이너리 및 아날로그 제어 작업다른 제어 수준에서드라이브 제어,그룹 통제, 그리고단위 제어아래는 그것의 특징, 기능 및 응용 프로그램의 요약과 설명입니다:

주요 특징 및 기능:

1. 제어 작업: 모듈은 저장 용도로 사용됩니다.프로그램둘 다 관리하는바이너리그리고아날로그 제어 기능그것은 다음과 같은 다양한 제어 작업을 처리 할 수 있습니다.
   • 드라이브 제어단방향 드라이브용
   • 드라이브 제어액추에이터 및 소전자 밸브에 사용된다.
   • 이진 함수 그룹 제어(예: 순서적 및 논리 제어)
   • 3단계 제어다른 종류의 작업에 적용됩니다.
   • 신호 조건화신호의 정확성을 향상시키거나 신호를 추가로 처리하기 위해 조정합니다.
2. 작동 방식: 모듈은 각기 다른 제어 시나리오에 적합한 세 가지 다른 작동 모드를 지원합니다.
   • 바이너리 제어 모드 (알고그 기본 기능): 이 모드는 변수 사이클 시간으로 작동하며 바이너리 제어 (동/ 꺼 또는 논리적 상태) 및 기본 아날로그 제어 기능을 지원합니다.
   • 아날로그 제어 모드 (다중 제어): 이 모드에서 사이클 시간은 고정되어 선택됩니다. 이진 제어 작업 외에도 연속 아날로그 제어 루프에 사용됩니다.
   • 신호 조절 모드: 신호를 수정하는 데 사용되며, 이 모드는 고정된 사이클 시간으로 작동하며 신호 처리 오류 또는 문제를 표시하기 위해 "장애 비트"를 출력할 수 있습니다.
3. 사용자 프로그램 및 메모리: 모듈의 사용자 프로그램은비휘발성 메모리 (EEPROM), 전력 고장 경우에도 보존되도록 보장합니다.PDDS (프로세스 데이터 배포 시스템)버스 시스템을 사용하여 모듈을 유연하고 쉽게 재구성 할 수 있습니다.
4. 자동 주소 할당: 모듈은 자동으로 주소를 설정다목적 처리 스테이션, 수동 주소 구성이 필요없이 설치와 설정을 단순화합니다.
5. 오류 검사 및 동률: 모듈은 통신 무결성을 위해 오류 검사를 내장했습니다. 그것은 그들의 동위 비트에 기초하여 역 버스에서 수신 된 텔레그램의 오류 없는 전송을 확인합니다. 마찬가지로,그것은 오류 없는 데이터 전송을 보장하기 위해 버스에 전송 된 텔레그램에 동위 비트를 추가합니다..
6. 전원 공급 및 전압: 모듈은+24V DC작동 전압과 내부적으로 다양한 전압 수준을 생성하여 프로세스 인터페이스 (US11, US21, US31, US41) 에 전원을 공급합니다.이 전압은 단절 방지 및 각기 다른 공급 수준 사이의 상호 작용을 피하기 위해 설계.
7. 진단 및 지표: 모듈은LED 표시기전면판에:
   • ST (장애): 이 빛은 모듈 내부 또는 모듈과의 데이터 통신에서 장애를 신호합니다.
   • SG (모듈 장애): 모듈 내부의 문제나 고장을 나타냅니다.
8. 인터페이스: 모듈은4개의 하드웨어 인터페이스스위치장치 및/또는 프로세스와의 통신을 위해 설계되었습니다. 이러한 인터페이스는 산업 시스템 내의 유연한 연결과 작동을 위해 설계되어 제어 및 모니터링을 가능하게합니다.

응용 프로그램:

이 모듈은 다음과 같은 애플리케이션을 위한 다양한 산업 자동화 및 제어 시스템에서 사용할 수 있습니다.

• 드라이브 제어:
  • 단방향 드라이브, 액추에이터 및 소레노이드 밸브를 제어하기 위해이 모듈은 필요한 신호 조건화 및 제어 논리를 제공합니다.
• 순서 및 논리 제어:
  • 이진 함수 그룹 제어 모드는 구현하는 데 사용됩니다순차적인 논리 제어또는단계별 제어생산 라인, 컨베이어 또는 조립 로봇과 같은 응용 프로그램에 이상적입니다.
• 신호 조건화:
  • 이 모듈은신호 조건화, 이는 입력 신호가 제어기 또는 다른 처리 장비로 전송되기 전에 정확하게 처리되도록하는 데 중요합니다.
• 3단계 제어:
  • 프로세스가 필요한 경우3단계 제어(온도 제어, 모터 제어 또는 다른 3 상태 시스템에서) 이 모듈은 필요한 기능을 제공합니다.

이점:

1. 유연성: 다양한 동작 모드 (다진 제어, 아날로그 제어, 신호 조건화) 를 선택할 수 있는 기능으로 모듈은 광범위한 응용 및 사용 사례에 적응할 수 있습니다.
2. 오류 처리 및 통신 무결성: 내장된 패리티 검사 및 오류 보고LED 표시기신뢰할 수 있는 통신과 시스템 무결성을 보장하는 데 도움이 되고, 산업 환경에서 모듈을 더 견고하게 만듭니다.
3. 편리 한 통합: 자동 주소 설정과 다목적 처리 스테이션과의 호환성으로 모듈은 더 큰 시스템에 쉽게 통합되어 설치 시간과 복잡성을 줄입니다.
4. 콤팩트 하고 신뢰성 있는 책: 콤팩트한 디자인과 견고한 진단 (장애 지표) 는 이 모듈을 시스템 신뢰성이 필수적인 중요한 산업 환경에 적합하게 만듭니다.

결론:

이 모듈은 강력하고 유연한 제어 솔루션으로바이너리 및 아날로그 제어,신호 조건화, 그리고오류 확인다양한 산업용 용도로 사용되는데, 구동 제어부터 순차 논리 및 신호 조건화까지, 복잡한 자동화 시스템에서 다재다능한 선택이 됩니다.제조업에 사용되는 경우, 프로세스 제어 또는 드라이브, 액추에이터 또는 센서에 대한 정확한 제어가 필요한 모든 응용 프로그램에서이 모듈은 신뢰할 수 있고 효율적이며 적응 가능한 성능을 제공합니다.
