ABB LD 800 HSE
,장치를 연결하는 토대 필드버스

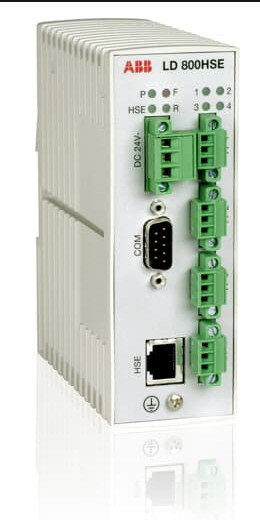

제품 : ABB LD 800 HSE 토대 필드버스 링크 장치 LD 800HSE 공장 새로운 포장
LD 800HSE 링크 장치는 H1 링크와 HSE 서브넷 위의 필드 장치 사이에 게이트웨이의 역할을 합니다.
LD 800HSE는 감독인 것으로부터 토대 필드버스 (FF)에 연결된 필드 장치와 관리 콘솔과 더불어 컨트롤 시스템즈로의 접근을 가능하게 합니다. 장치가 과다한 사용에 적합하게 되며, 그 곳에서 2개의 링크 장치의 상응하는 H1-공항은 1 H1 링크에 연결됩니다. 중요하고 이차적 링크 장치 사이의 분리된 중복 링크는 믿을 만한 페일오버와 과잉의 감시를 보증합니다.
2 다른 버전은 이용 가능하고, 안전 범위를 위한 1와 위험 지역을 위한 1입니다.
혜택
- FF의 고속 이더넷 (HSE) 프로토콜과 최고 4까지 H1 링크 사이에 링크를 제공합니다
- 호스트 시스템으로부터의 연결된 H1 장치의 투과형설정
- H1 장치 (Client/Server)에서 블록에 대한 접근을 허용합니다
- 네개의 독립적 H1 링크 마스터들 (LAS)
- /를 출판하고 (H1)를 가입합니다 (최고 4까지 서브사이클로)
- 1 H1으로부터의 데이터의 또 다른 것 안으로 또는 H1에서부터 HSE까지 링크를 재발행하기
- 다운로드 를 경유하는 펌웨어 업데이트
LD 800HSE 기술 데이터 | ||
기계설계 | 차원 | (길이 X 높이 X 폭) 47 X 131 X 111 밀리미터, 딘 레일 35 밀리미터에 장착했습니다 |
중량 | 대략. 0.4 킬로그램 | |
보호도 | IP 20 | |
환경적인 조건 | 작동 온도 | 0' C... +55' C, 비수직 증가하고 햄퍼링된 공기 대류는 상위 온도 한계를 감소시킬 수 있습니다 |
저장 온도 | -20' C... +70' C | |
상대 습도 | 0%... 95%, 불응축 | |
이더넷 인터페이스 | 채널 수 | 1 |
공항 | 이더넷 10BASE-T/100BASE-TX, TJ45 | |
전송 속도 | 10 메가비트 / S 또는 100 메가비트 / S (자동감지) | |
H1 필드버스는 조화시킵니다 | 채널 수 | 4 |
공항 | (끼워 넣을 수 있는) FF H1 3 막대기 스크롤 단자 트랜스포머 결합 동전기적 고립됩니다 |
|
물리 계층 프로필 | 본질 안전이 아니라 개별적으로 강화되는 종류 114, 기준 전력 시그널링 | |
전송 속도 | 31.25 kbit / S | |
직렬 인터페이스 | 공항 | 9 막대기 SubD 남자 RS-232, 115.2 kbit / S |
인증 | CE 순응성 acc. EMC 지시 2004/108/EG (EMC)에, 2006/95/EG (저전압)과 94/9/EG (아텍스) 전기도금한 것 자기를 띤 양립성 (EMC) acc. 에게. FCC 15 부 서브파트 비 클래스 A, VCCI 등급 2 정보 기술 장치 2002년 충격과 진동 acc. IEC68 파트 2를 울립니다 G3 코팅된 acc. ANSI / ISA 71.04, EN60068-2-60에 |
|
인증 (단지 LD 800HSE EX) |
위험 위치 인증 : |
