제품:TRICONEX Invensys 4119A
향상된 지능형 통신 모듈
모델 4119A EICM(Enhanced Intelligent Communication Module)을 통해 Tricon은 Modbus 마스터 및 슬레이브, TriStation 1131 및 프린터와 통신할 수 있습니다.
Modbus 연결의 경우 EICM 사용자는 하나의 마스터와 하나의 슬레이브에 대해 RS-232 지점간 인터페이스를 선택하거나 하나의 마스터와 최대 32개의 슬레이브에 대해 RS-485 인터페이스를 선택할 수 있습니다.RS-485 네트워크 트렁크는 최대 4,000피트(1,200미터)까지 1개 또는 2개의 꼬인 쌍선이 될 수 있습니다.
각 EICM에는 동시에 작동할 수 있는 4개의 직렬 포트와 1개의 병렬 포트가 있습니다.각 직렬 포트는 Tricon 섀시당 최대 7개의 Modbus 마스터가 있는 Modbus 마스터로 구성할 수 있습니다.단일 Tricon 시스템은 하나의 논리 슬롯에 있어야 하는 최대 2개의 EICM을 지원합니다.(핫 스페어 기능은 EICM에 사용할 수 없지만 컨트롤러가 온라인 상태일 때 결함이 있는 EICM을 교체할 수 있습니다.) 각 직렬 포트는 고유하게 주소가 지정되며 Modbus 또는 TriStation 인터페이스를 지원합니다.
Modbus 통신은 RTU 또는 ASCII 모드에서 수행할 수 있습니다.병렬 포트는 프린터에 Centronics 인터페이스를 제공합니다.각 EICM은 초당 57.6킬로비트의 총 데이터 속도를 지원합니다(4개의 직렬 포트 모두에 대해).Tricon용 프로그램은 변수 이름을 식별자로 사용하지만 Modbus 장치는 별칭이라는 숫자 주소를 사용합니다.따라서 Modbus 장치에서 읽거나 쓸 각 Tricon 변수 이름에 별칭을 할당해야 합니다.별칭은 Modbus 메시지 유형과 Tricon의 변수 주소를 나타내는 5자리 숫자입니다.별칭 번호는 TriStation 1131에 할당됩니다.
추천 제품:
| 4108 |
| 7400078-100 |
| 3000510-180 |
| 7400027-100 |
| 7400056-310 |
| 2553 |
| 2000077-002 |
| 3601E |
| 2661-1 |
| 7400121-310 |
| 9671-810 |
| 2553-1 |
| 2553-6 |
| 3000656-210 |
| 3504E |
| 2600-2 |
| 3000110-380 |
| 8306 |
| 4500 |
| 3601 |
| 3000120-360 |
| 3501 |
| TS-410 |
| 2652-350 |
| 2553-300 |

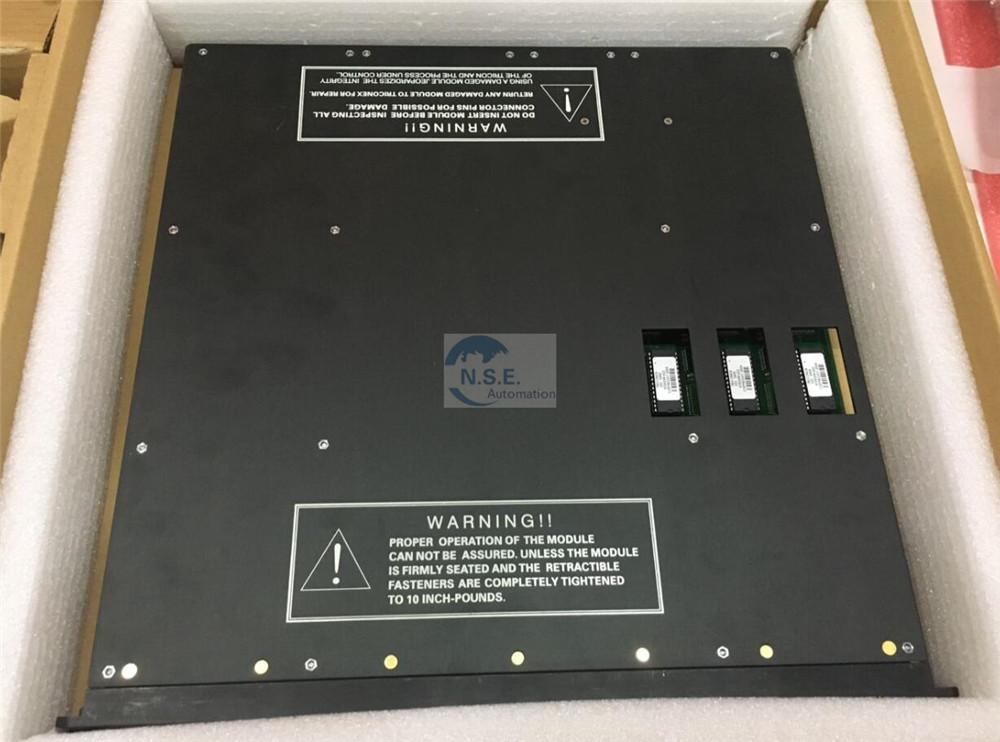

제품 사진:
