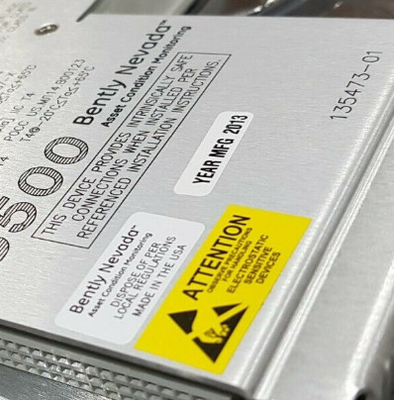

제품:벤틀리 네바다 3500/25-01-03-00 135473-01 내부 종료와 함께 내부 장벽 I / O

설명
3500/25 증강 키파소르 모듈은 키파소르 신호를 3500 랙의 모니터 모듈에 공급하는 데 사용되는 절반 높이의 2 채널 모듈입니다. The module receives input signals from proximity probes or magnetic pickups and converts the signals to digital Keyphasor signals that indicate when the Keyphasor mark on the shaft coincides with the Keyphasor transducer3500 기계 보호 시스템은 정상 구성을 위해 최대 4개의 키파소르 신호를 수용할 수 있고, 쌍으로 구성된 경우 최대 8개의 키파소르 신호를 수용할 수 있습니다.

키파저 신호는 회전당 한 번 또는 회전당 여러 이벤트의 펄스로서 회전축 또는 기어에서 정확한 시계를 측정하는 데 사용됩니다.이것은 3500 모니터 모듈과 외부 진단 장비를 1X 진동 진폭과 단계와 같은 샤프트 회전 속도와 벡터 매개 변수를 측정 할 수 있습니다..
강화된 키파소 모듈은 3500 시스템 모듈의 개선입니다.그것은 형태의 측면에서 완전한 하향 호환성을 유지하면서 이전 디자인에 비해 확장된 키파소르 신호 처리 기능을 제공합니다., 기존 Keyphasor 모듈과 융합되어 기존 시스템에서 사용할 수 있습니다. Keyphasor 모듈, PWA 125792-01, 완전히 업데이트 된 149369-01 모듈로 대체됩니다.

트리플 모듈러 리던던트 (TMR) 애플리케이션에 시스템 키파소르 입력 장치가 필요할 때 3500 시스템은 두 개의 키파소르 모듈을 사용해야 합니다.모듈은 평행으로 작동 하 고 레이크의 다른 모듈에 기본 및 중등 키파소르 신호를 제공 합니다.4개 이상의 키파소어 입력을 가진 시스템은 4개 이상의 주요 키파소어 입기가 없는 조건에서 짝이 된 구성을 사용할 수 있다.짝이 된 구성은 상부/하부 또는 두 반 슬롯 위치에서 두 개의 연속 모니터링 위치를 요구합니다.네 개의 키파소 모듈은 네 개의 기본 입력 채널과 네 개의 백업 입력 채널을 수용하고 네 개의 출력 채널을 제공 할 것입니다.또한 2개의 짝짓기 및 1개의 짝짓기 없는 (총 3개의 Keyphasor 모듈) 의 구성이 가능합니다.이러한 구성에서, 사용자는 하나의 부합되지 않은 키파저를 구성할 수 있습니다. (두 개의 2 채널 또는 1 채널 및 한 개의 2 채널 옵션을 주문)

격리된 키파소르 I/O 모듈은 키파소르 신호가 여러 장치와 병행하여 연결되는 애플리케이션을 위해 설계되었으며 제어 시스템과 같은 다른 시스템으로부터 격리를 요구합니다. The Isolated I/O module was created specifically for Magnetic Pickup applications but is compatible with and will provide isolation for Proximitor* applications as long as an external power supply is provided.

이 I/O 모듈의 목적은 주로 셰프트 속도를 측정하기 위한 것이지 단계가 아닙니다. 모듈은 단계 측정을 제공할 수 있습니다.하지만 이 I/O는 비 격리 I/O 버전보다 약간 더 높은 단계 전환을 도입그림 1은 격리된 I/O 모듈이 다른 기계 속도에 추가 할 단계 전환의 양을 보여줍니다.

향상된 제품 기능에는 한 번 당 턴 이벤트 신호를 여러 이벤트 당 턴 입력에서 생성하는 것, 현장 업그레이드 가능한 펌웨어 및 자산 관리 데이터 보고가 포함됩니다.
