ROCKWELL AUTOMATION ICS 트립렉스 T8461 신뢰할 수 있는 TMR 24V DC/48V DC 출력 모듈 - 40 채널
T8461
,T8461 디지털 출력 모듈
,알렌 브래들리 T8461
제품:ROCKWELL AUTOMATION ICS 트립렉스 T8461 신뢰할 수 있는 TMR 24V DC/48V DC 출력 모듈 - 40 채널
제품 개요:
트러스트드® 트리플 모듈 리던던트 (TMR) 24 Vdc / 48 Vdc 디지털 출력 모듈은
40 장의 현장 장치. 모듈 전체에 세 번 진단 테스트가 수행됩니다.
투표 출력 채널의 각 부분에서 전류와 전압을 측정합니다. 테스트는 또한
고착 및 고착 고장의 경우 수행됩니다. 고장 관용은 TMR을 통해 달성됩니다.
40개의 출력 채널들 각각을 위한 모듈 내부의 구조
현장 장치의 자동 라인 모니터링이 제공됩니다. 이 기능은 모듈을 탐지 할 수 있습니다.
필드 배선 및 부하 장치의 개방형 및 단회로 고장
모듈은 1ms의 해상도로 탑재된 이벤트 순서 (SOE) 보고를 제공합니다.
상태의 출력 변경은 SOE 항목을 트리거 합니다.
전압 및 전류 측정
이 모듈은 위험 영역에 직접 연결을 위해 승인되지 않습니다.
내재 안전 장벽 장치와 함께
| 제품 세부 정보 | |
| 제조/브랜드 | 로크웰 자동화 ICS 트립렉스 |
| 모델/형 | T8461 |
| 주문 정보/부문 번호 | T8461 |
| 설명 | 신뢰할 수 있는 TMR 24V DC/48V DC 출력 모듈 - 40 채널 |
| HS 코드 | 85044030 |
| 원산지 | 미국 |
| 차원 | 25*25*10cm |
| 무게 | 1.2kg |
데이터 시트:T8461.pdf
특징:
모듈당 40개의 TMR 출력 채널
• 종합적이고 자동적인 진단 및 자기 검사
• 채널별로 자동 라인 모니터링을 통해 개방 회로 및 단회로 필드 배선을 탐지합니다.
그리고 로드 결함.
• 2500V 충동 저항 광 / galvanic 격리 장벽.
• 자동 과류 보호 (통로별), 외부 피지 필요 없습니다.
• 1ms 해상도로 탑재된 이벤트 순서 (SOE) 보고.
• 모듈은 전용 Companion (접근) 슬롯 또는 SmartSlot을 사용하여 온라인을 통해 핫 교체 할 수 있습니다.
(많은 모듈에 대한 한 개의 예비 슬롯) 구성.

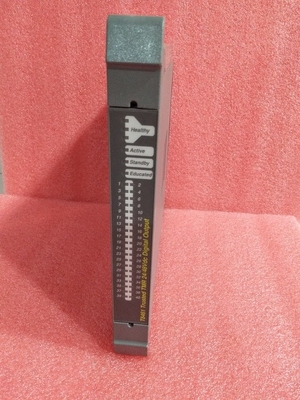

• 전면 패널 출력 상태 각 채널의 빛 방출 다이오드 (LED) 는 출력을 나타냅니다.
상태 및 현장 배선 결함
• 전면 패널 모듈 상태 LED는 모듈 상태 및 작동 모드 (활동,
준비, 교육)
• TϋV 인증 IEC 61508 SIL 3.
• 출력은 8개의 단위로 분리되어 전원을 공급합니다. 이러한 각 그룹은 전력 그룹 (PG) 입니다.
