invensys triconex
,triconex 3625
제품:TRICONEX 인벤시스 3805E
양호한 상태의 아날로그 출력 모듈
아날로그 출력(AO) 모듈은 3개의 레그 각각에 있는 메인 프로세서의 출력 신호를 수신합니다.각 데이터 세트가 투표되고 8개의 4-20mA 출력을 구동하기 위해 건강한 레그가 선택됩니다.AO 모듈은 자체 전류 출력(입력 전압으로)을 모니터링하고 자체 교정 및 모듈 상태 정보를 제공하는 내부 전압 기준을 유지합니다.모듈의 출력 범위 초과 기능은 +6퍼센트입니다.
AO 모듈의 각 레그에는 전류 루프백 회로가 있어 부하 존재 또는 레그 선택과 관계없이 아날로그 신호의 정확성과 존재를 검증합니다.선택되지 않은 레그는 아날로그 신호를 필드로 보낼 수 없습니다.모듈이 개방 루프로 인해 하나 이상의 출력으로 전류를 구동할 수 없는 경우 LOAD 표시기가 ON으로 설정됩니다.
AO 모듈은 루프 전원이 있을 때 ON으로 설정된 개별 표시기 PWR1 및 PWR2가 있는 중복 루프 전원을 제공합니다.각 애플리케이션에 대해 외부 루프 전원 공급 장치가 제공됩니다.각 모듈에는 24-42.5볼트에서 최대 1암페어가 필요합니다.
각 모듈은 각 레그에 대해 완전하고 지속적인 진단을 유지합니다.다리에 대한 진단에 실패하면 FAULT 표시기가 활성화되고 차례로 섀시 경보 접점이 활성화됩니다.FAULT 표시기는 모듈 오류가 아닌 1과 같은 오류를 가리킵니다.in odule은 단일 오류가 있는 경우 제대로 작동하도록 보장되며 특정 종류의 다중 오류가 있는 경우 계속해서 올바르게 작동할 수 있습니다.
추천 제품:
4507 |
8300 |
4118 |
8305 |
4119 |
3005 |
3004 |
8310 |
3607E |
3601T |
4327 |
2752 |
2658 |
3002 |
2661 |
2551 |
4329* |
3624 |

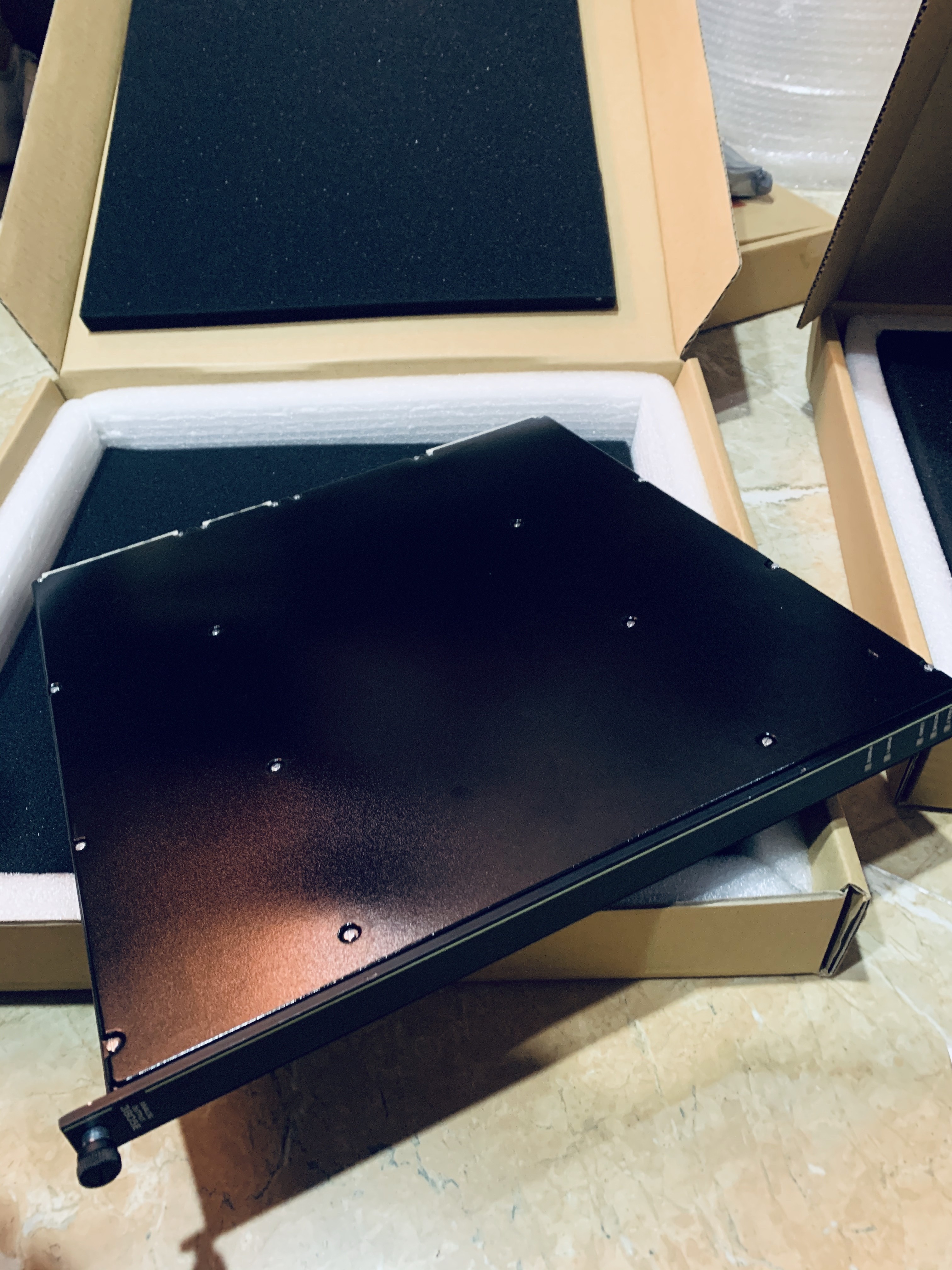

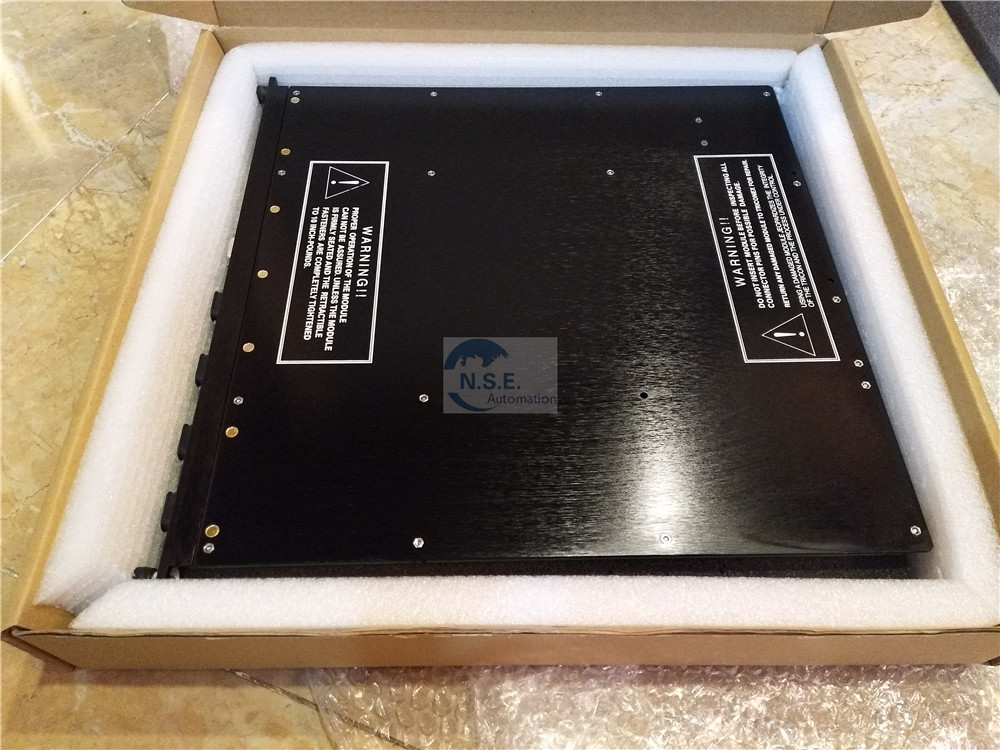

제품 사진:
